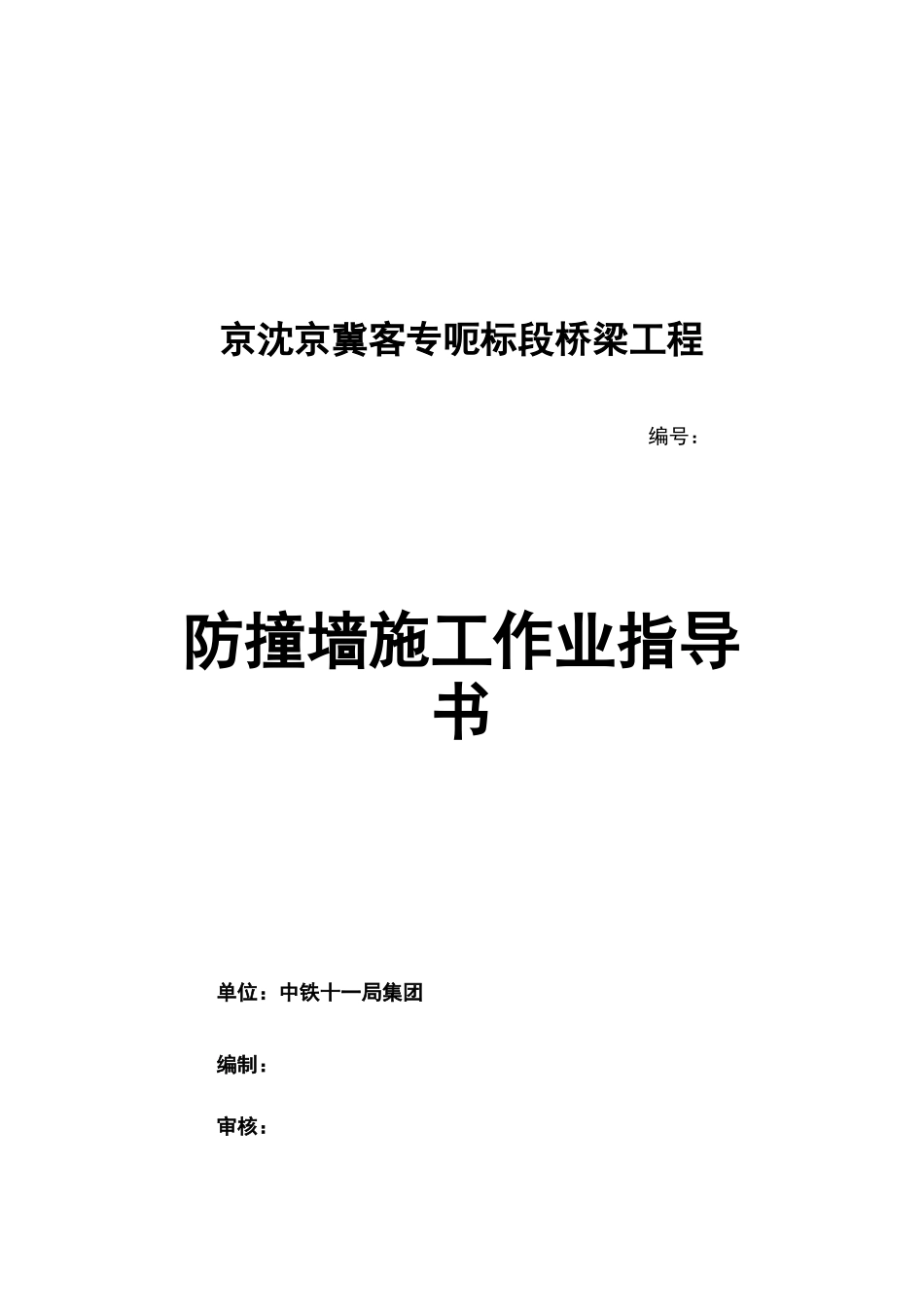

京沈京冀客专呃标段桥梁工程编号：防撞墙施工作业指导书单位：中铁十一局集团编制：审核：批准：2014 年 8 月 1 日发布2014 年 8 月 1 日实施京沈京冀客专桥梁工程防撞墙施工作业指导书1 适用范围适用于中铁十一局集团有限公司京沈京冀客专⑷标段高速铁路工程无碴轨道预制箱梁桥面附属工程。2 作业准备2.1 技术准备2.1.1 编制了桥面系施工可行方案。2.1.2 由测量人员对防撞墙进行放线测量，位置准确，顺直。2.2 场地准备2.2.1 预制梁已完成架设，或现浇梁已施工完毕，经检验符合要求。2.2.2 施工用电及施工用水满足施工需求。2.3 物资设备原材料进场按施工技术规范的有关要求分批进行抽检合格。2.4 人员准备劳动力组织采用内部队伍组织模式，主要人员见表1表 1 防撞墙施工主要劳力安排表序号职务数量序号职务数量1现场负责人17安全员12扌支术负责人18测工33钢筋工2~49试验员14电焊工210模板工25电工211普工若干人6修理工12.5 机械设备准备根据桥面系的施工特点和工期要求，其主要投入机械设备见表 2表 2 防撞墙施工主要机械设备表序号机械设备名称数量备注1混凝土罐车2 辆2汽车吊1 台3插入式振动棒2 个4钢筋弯曲器1 台5钢筋切割机1 台6电焊机1 台3 技术要求3.1 防撞墙在现浇梁施工时必须在跨间的支架及脚手架拆除后，桥跨处于自承的状态下才能进行。3.2 防撞墙施工中为防止蜂窝麻面应分层浇筑，分层振捣，振捣要密实到位，混凝土击落度不宜过大。3.3 每侧防撞墙所用的材料必须一致，砂、石须是同一料源，水泥是同一厂家同一批号。4 施工工艺流程及操作要点图 1 防撞墙施工流程工艺框图4.2 工艺操作桥面防撞墙均为 C40 钢筋混凝土，分为：钢筋工序、模板工序和混凝土工序，分述如下：4.2.1 钢筋工序（1）清除梁表面的灰渣，并弹出模板线和施工控制线；（2）对于已经锈蚀的钢筋应进行除锈，并将钢筋作调直处理，调整接地端子使其纵向、横向和竖向均达到设计要求；（3）清除松动的混凝土块，并对防撞墙基面进行凿毛。清扫混凝土块并用吹风机吹净灰尘；（4）钢筋的下料及制作应符合设计要求，确保模板的安装及保护层的厚度。钢筋应保持间距均匀一致，外观上要求横平竖直；（5）绑扎钢筋的铁丝头应推入骨架内侧，不得伸入保护层内；（6）垫块呈线形布置和钢筋绑扎牢固，数量不宜少于 4 个处,即每段每面应不少于 8 个；（7）32m、24m 梁的过水通道间距与桥面翼缘板泄水管在同一位置。4.2.2 模板工序模...
