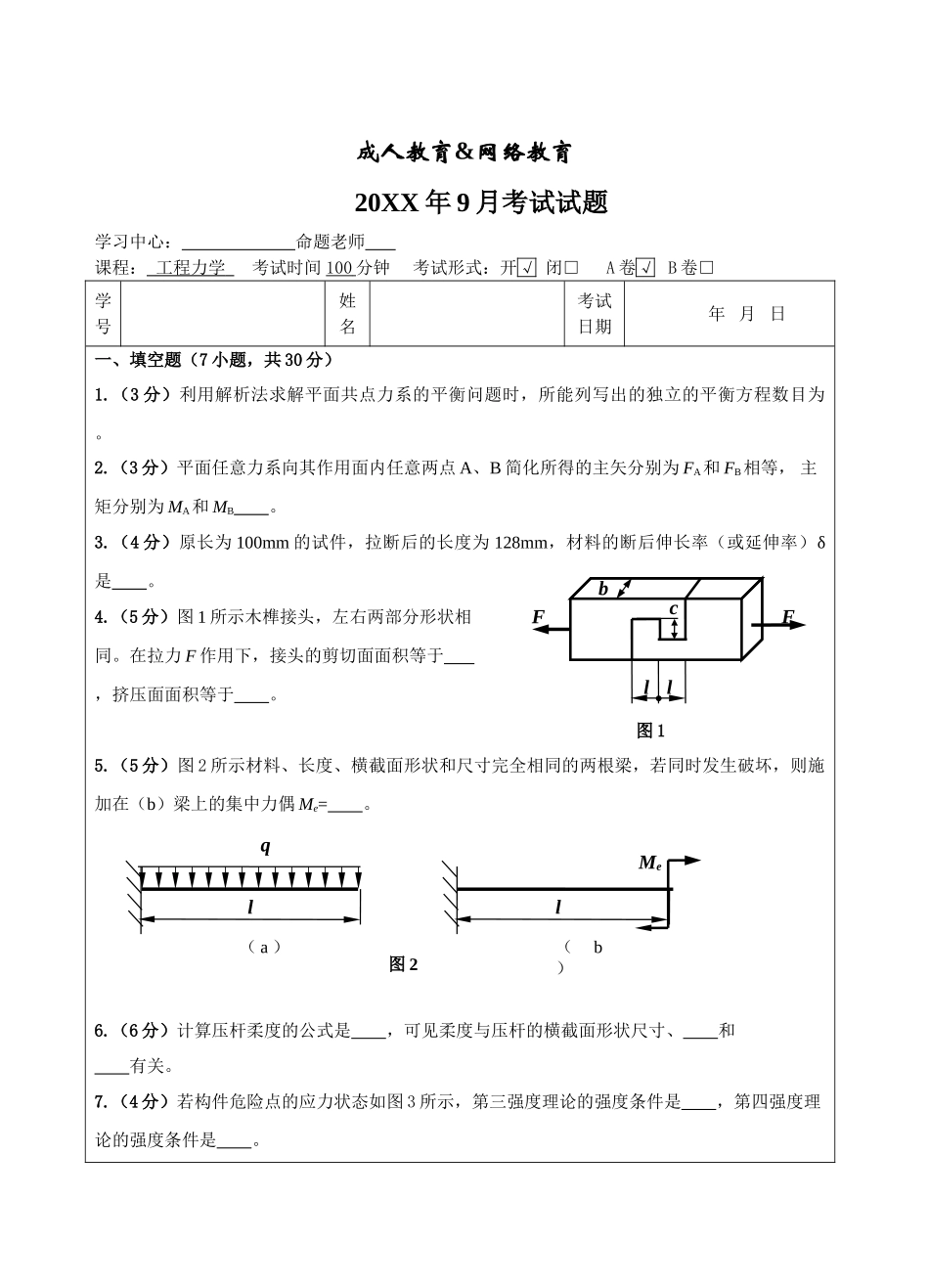

工程力学试题A卷-成人高等教育、网络教育_第1页
1/4

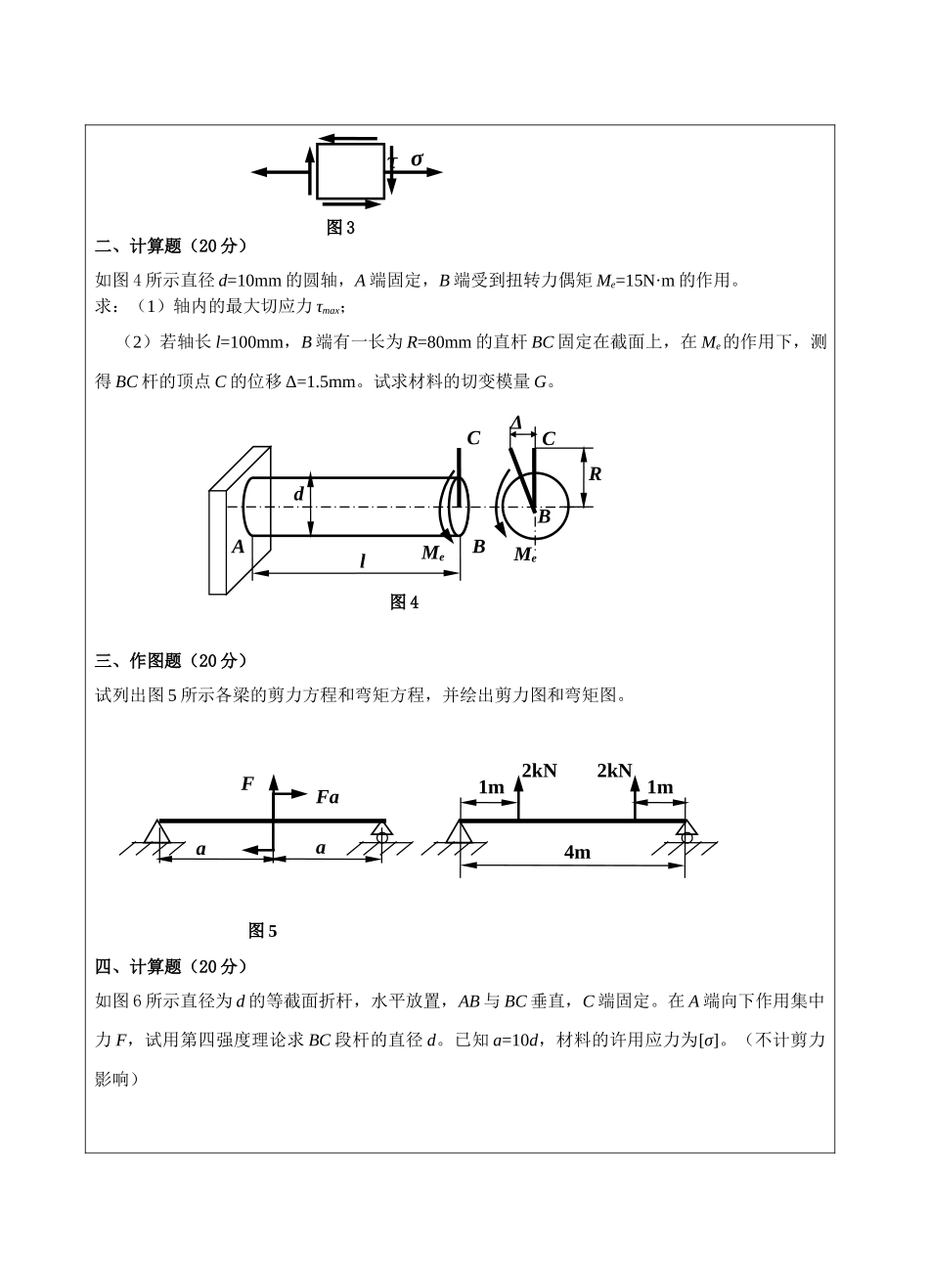

工程力学试题A卷-成人高等教育、网络教育_第2页
2/4

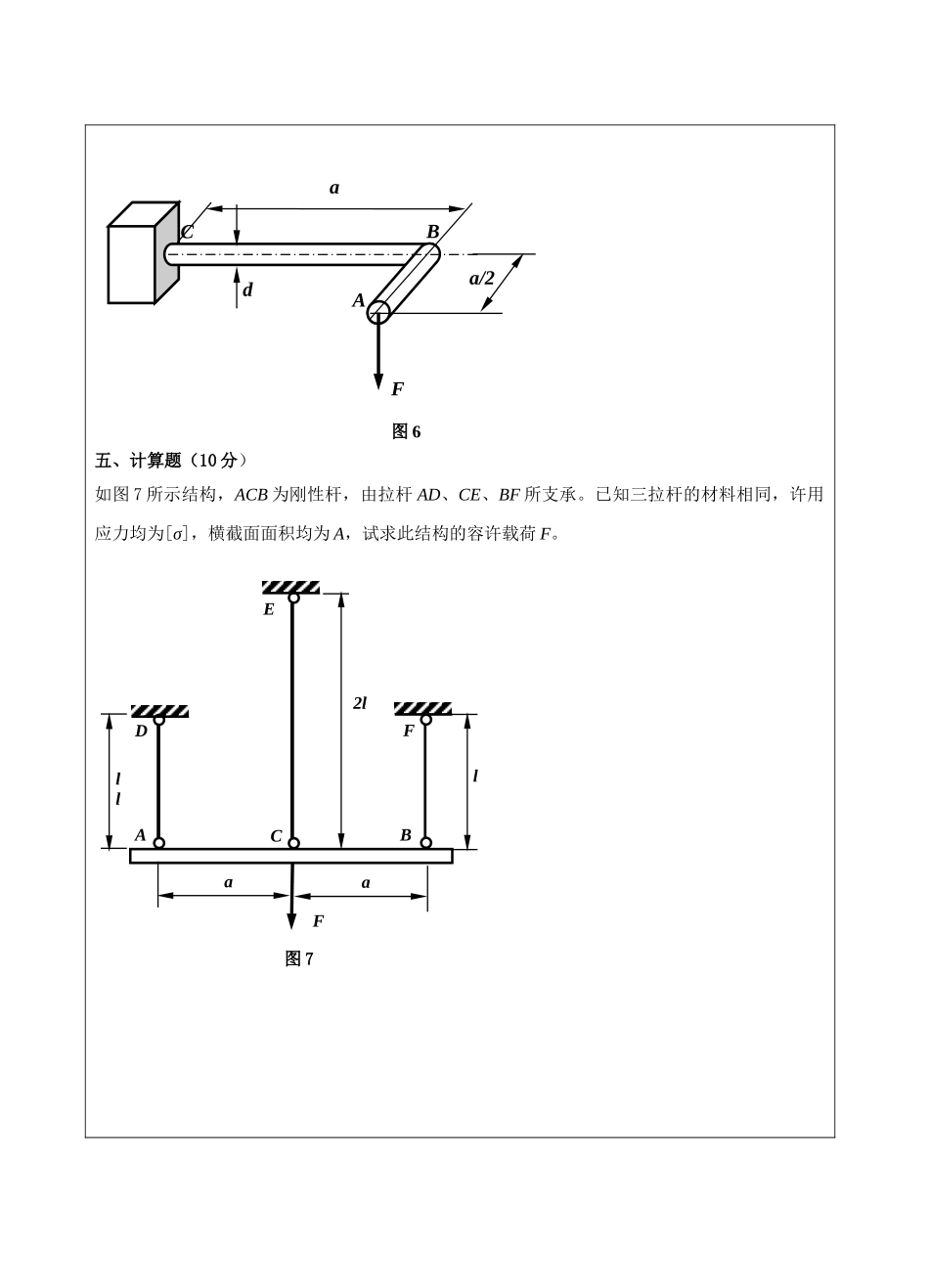

工程力学试题A卷-成人高等教育、网络教育_第3页
3/4
成人教育&网络教育 20XX 年 9 月考试试题学习中心: 命题老师 课程: 工程力学 考试时间 100 分钟 考试形式:开√ 闭□ A 卷√ B 卷□学号姓名考试日期 年 月 日一、填空题(7 小题,共 30 分)1.(3 分)利用解析法求解平面共点力系的平衡问题时,所能列写出的独立的平衡方程数目为 。2.(3 分)平面任意力系向其作用面内任意两点 A、B 简化所得的主矢分别为 FA和 FB相等, 主矩分别为 MA和 MB 。3.(4 分)原长为 100mm 的试件,拉断后的长度为 128mm,材料的断后伸长率(或延伸率)δ是 。4.(5 分)图 1 所示木榫接头,左右两部分形状相同。在拉力 F 作用下,接头的剪切面面积等于 ,挤压面面积等于 。 图 15.(5 分)图 2 所示材料、长度、横截面形状和尺寸完全相同的两根梁,若同时发生破坏,则施加在(b)梁上的集中力偶 Me= 。 6.(6 分)计算压杆柔度的公式是 ,可见柔度与压杆的横截面形状尺寸、 和 有关。7.(4 分)若构件危险点的应力状态如图 3 所示,第三强度理论的强度条件是 ,第四强度理论的强度条件是 。qlMe(b)l( a )图 2bFFcll二、计算题(20 分)如图 4 所示直径 d=10mm 的圆轴,A 端固定,B 端受到扭转力偶矩 Me=15N·m 的作用。求:(1)轴内的最大切应力 τmax;(2)若轴长 l=100mm,B 端有一长为 R=80mm 的直杆 BC 固定在截面上,在 Me的作用下,测得 BC 杆的顶点 C 的位移 Δ=1.5mm。试求材料的切变模量 G。 三、作图题(20 分)试列出图 5 所示各梁的剪力方程和弯矩方程,并绘出剪力图和弯矩图。 图 5四、计算题(20 分)如图 6 所示直径为 d 的等截面折杆,水平放置,AB 与 BC 垂直,C 端固定。在 A 端向下作用集中力 F,试用第四强度理论求 BC 段杆的直径 d。已知 a=10d,材料的许用应力为[σ]。(不计剪力影响)Δ图 4ABCdMelBCMeR2kN2kNFaaFa4m1m1mτ σ图 3五、计算题(10 分)如图 7 所示结构,ACB 为刚性杆,由拉杆 AD、CE、BF 所支承。已知三拉杆的材料相同,许用应力均为[σ],横截面面积均为 A,试求此结构的容许载荷 F。 图 7CAFaaBDFEl2lllF图 6aa/2dABC
