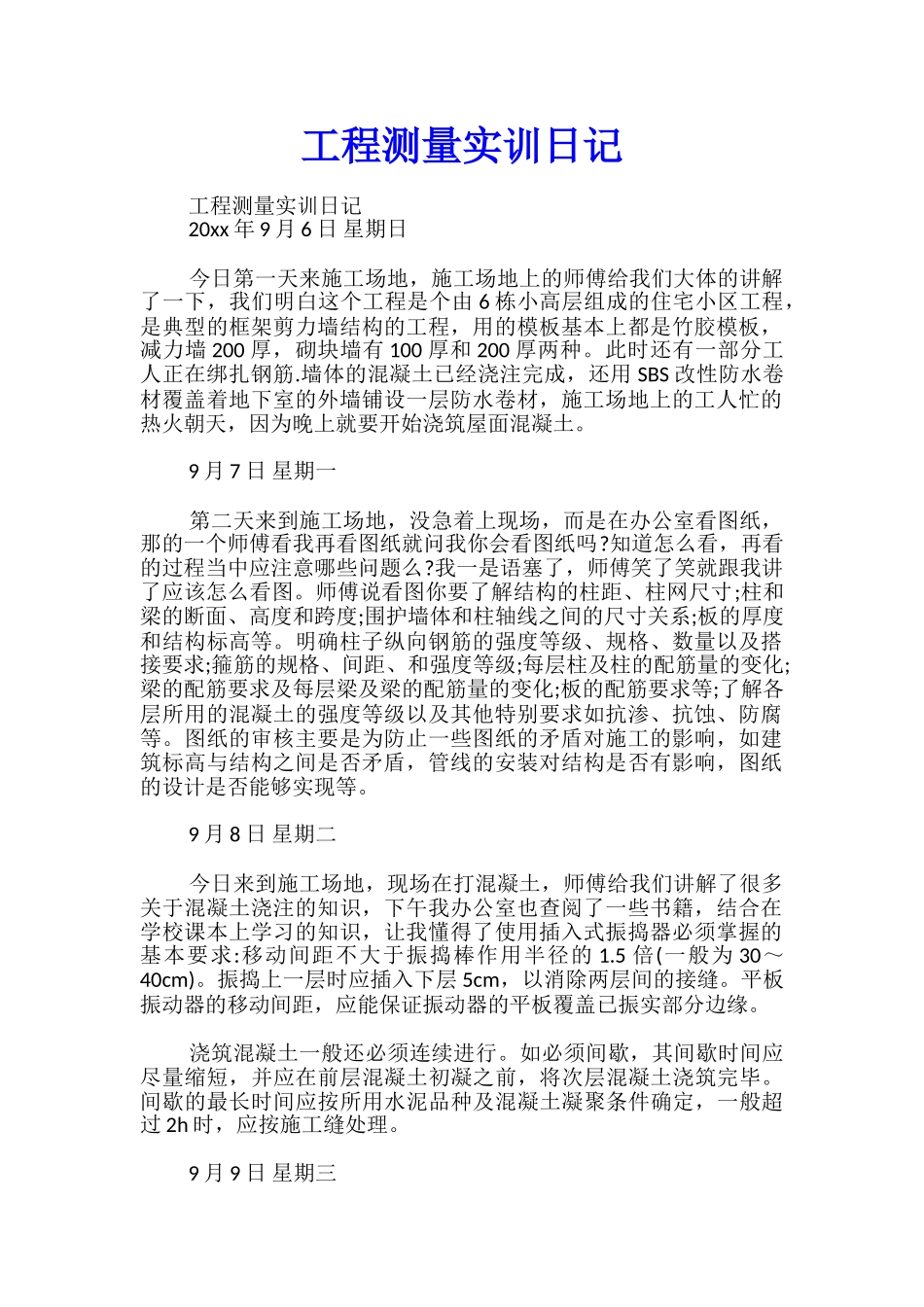

工程测量实训日记 工程测量实训日记 20xx 年 9 月 6 日 星期日 今日第一天来施工场地，施工场地上的师傅给我们大体的讲解了一下，我们明白这个工程是个由 6 栋小高层组成的住宅小区工程，是典型的框架剪力墙结构的工程，用的模板基本上都是竹胶模板，减力墙 200 厚，砌块墙有 100 厚和 200 厚两种
此时还有一部分工人正在绑扎钢筋
墙体的混凝土已经浇注完成，还用 SBS 改性防水卷材覆盖着地下室的外墙铺设一层防水卷材，施工场地上的工人忙的热火朝天，因为晚上就要开始浇筑屋面混凝土
9 月 7 日 星期一 第二天来到施工场地，没急着上现场，而是在办公室看图纸，那的一个师傅看我再看图纸就问我你会看图纸吗
知道怎么看，再看的过程当中应注意哪些问题么
我一是语塞了，师傅笑了笑就跟我讲了应该怎么看图
师傅说看图你要了解结构的柱距、柱网尺寸;柱和梁的断面、高度和跨度;围护墙体和柱轴线之间的尺寸关系;板的厚度和结构标高等
明确柱子纵向钢筋的强度等级、规格、数量以及搭接要求;箍筋的规格、间距、和强度等级;每层柱及柱的配筋量的变化;梁的配筋要求及每层梁及梁的配筋量的变化;板的配筋要求等;了解各层所用的混凝土的强度等级以及其他特别要求如抗渗、抗蚀、防腐等
图纸的审核主要是为防止一些图纸的矛盾对施工的影响，如建筑标高与结构之间是否矛盾，管线的安装对结构是否有影响，图纸的设计是否能够实现等
9 月 8 日 星期二 今日来到施工场地，现场在打混凝土，师傅给我们讲解了很多关于混凝土浇注的知识，下午我办公室也查阅了一些书籍，结合在学校课本上学习的知识，让我懂得了使用插入式振捣器必须掌握的基本要求:移动间距不大于振捣棒作用半径的 1
5 倍(一般为 30～40cm)
振捣上一层时应插入下层 5cm，以消除两层间的接缝
平板振动器的移动间距，应能保证振动器的平板覆盖已振实部分边缘
浇筑混凝土一般
