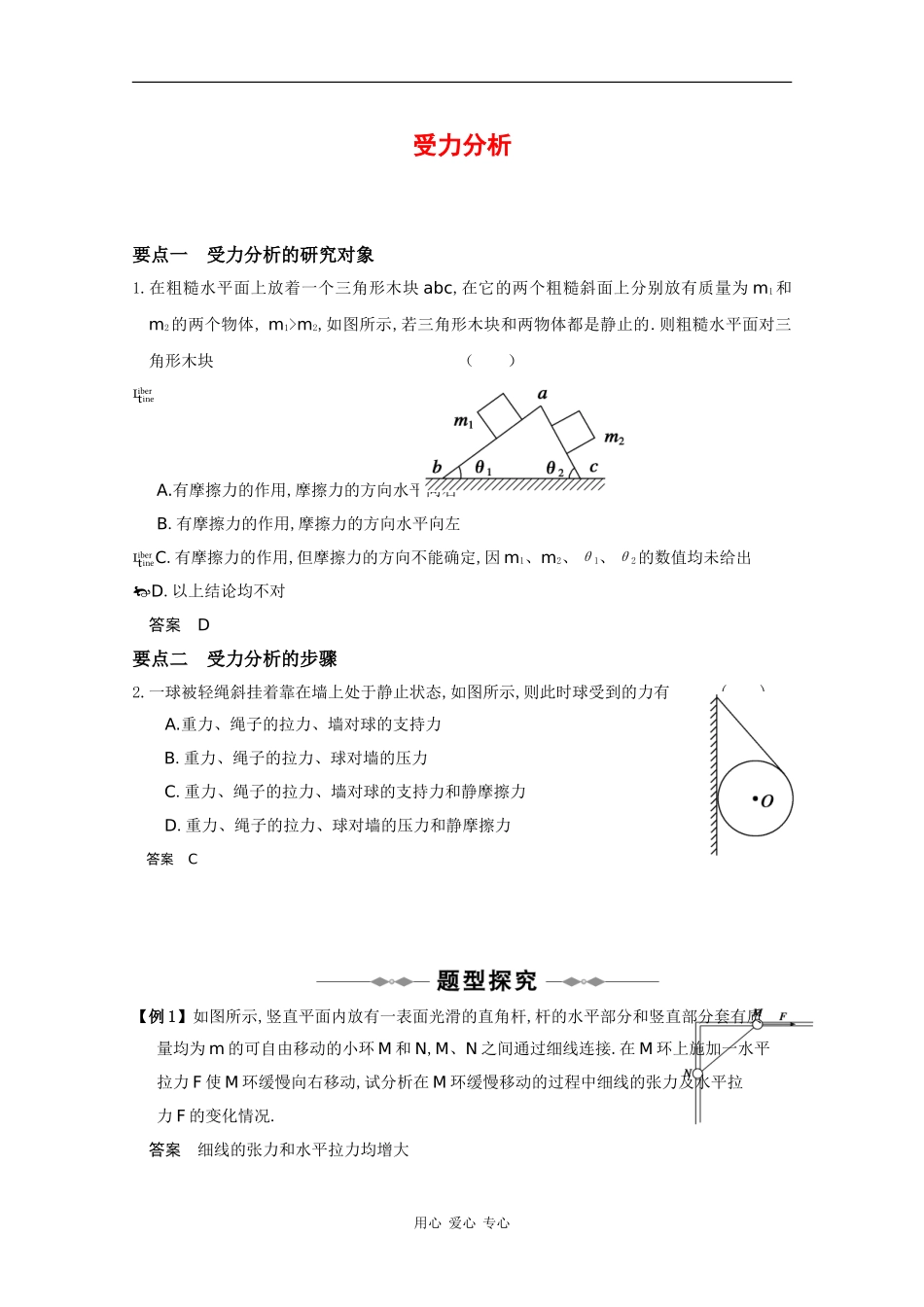

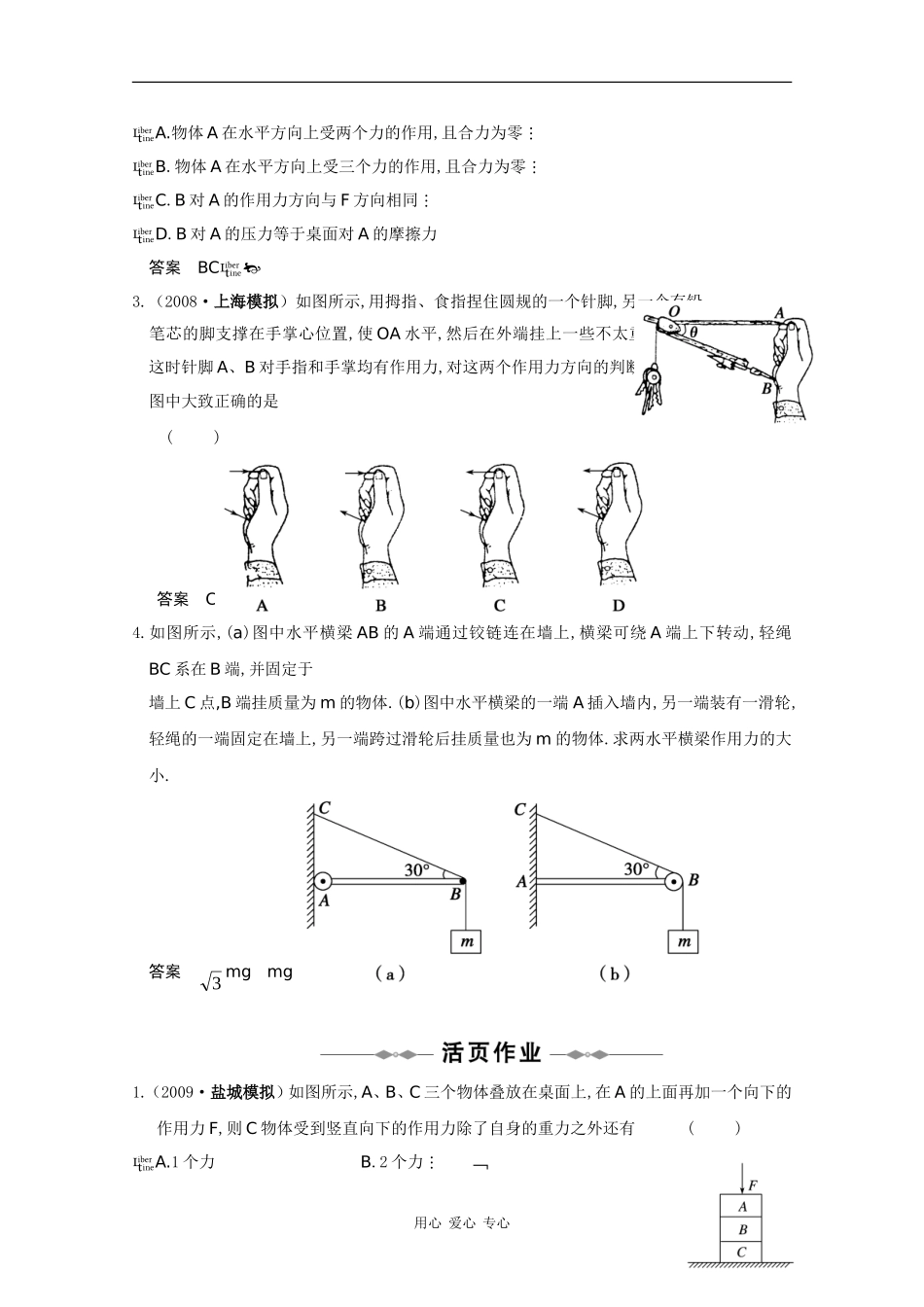

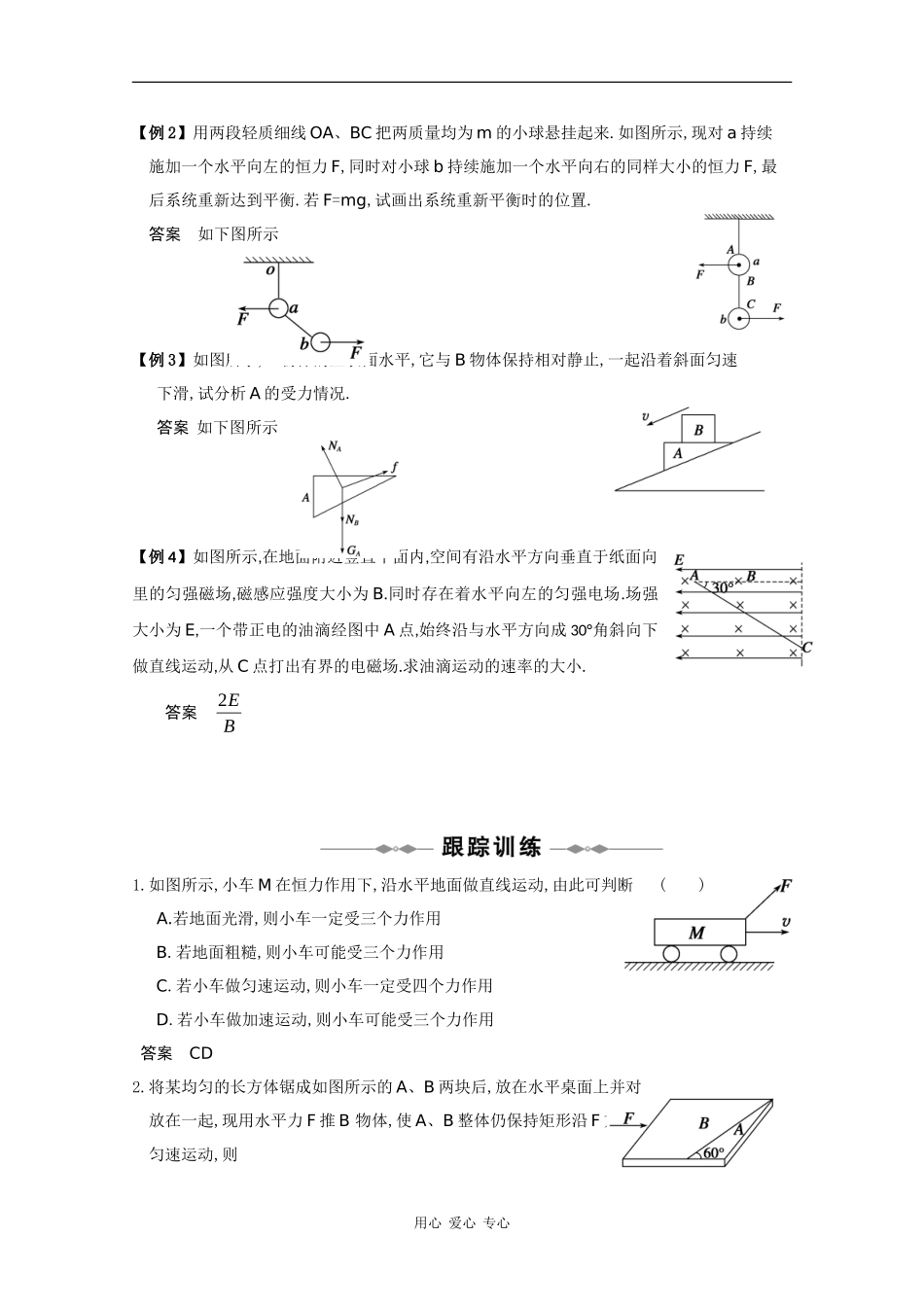

受力分析要点一 受力分析的研究对象1.在粗糙水平面上放着一个三角形木块 abc,在它的两个粗糙斜面上分别放有质量为 m1 和m2的两个物体, m1>m2,如图所示,若三角形木块和两物体都是静止的.则粗糙水平面对三角形木块 （ ）A.有摩擦力的作用,摩擦力的方向水平向右B.有摩擦力的作用,摩擦力的方向水平向左C.有摩擦力的作用,但摩擦力的方向不能确定,因 m1、m2、θ1、θ2的数值均未给出D.以上结论均不对答案 D要点二 受力分析的步骤2.一球被轻绳斜挂着靠在墙上处于静止状态,如图所示,则此时球受到的力有 ( )A.重力、绳子的拉力、墙对球的支持力B.重力、绳子的拉力、球对墙的压力C.重力、绳子的拉力、墙对球的支持力和静摩擦力D.重力、绳子的拉力、球对墙的压力和静摩擦力答案 C【例 1】如图所示,竖直平面内放有一表面光滑的直角杆,杆的水平部分和竖直部分套有质量均为 m 的可自由移动的小环 M 和 N,M、N 之间通过细线连接.在 M 环上施加一水平拉力 F 使 M 环缓慢向右移动,试分析在 M 环缓慢移动的过程中细线的张力及水平拉力 F 的变化情况.答案 细线的张力和水平拉力均增大用心 爱心 专心【例 2】用两段轻质细线 OA、BC 把两质量均为 m 的小球悬挂起来.如图所示,现对 a 持续施加一个水平向左的恒力 F,同时对小球 b 持续施加一个水平向右的同样大小的恒力 F,最后系统重新达到平衡.若 F=mg,试画出系统重新平衡时的位置.答案 如下图所示【例 3】如图所示,A 物体的上表面水平,它与 B 物体保持相对静止,一起沿着斜面匀速下滑,试分析 A 的受力情况.答案 如下图所示【例 4】如图所示,在地面附近竖直平面内,空间有沿水平方向垂直于纸面向里的匀强磁场,磁感应强度大小为 B.同时存在着水平向左的匀强电场.场强大小为 E,一个带正电的油滴经图中 A 点,始终沿与水平方向成 30°角斜向下做直线运动,从 C 点打出有界的电磁场.求油滴运动的速率的大小.答案 BE21.如图所示,小车 M 在恒力作用下,沿水平地面做直线运动,由此可判断 ( )A.若地面光滑,则小车一定受三个力作用B.若地面粗糙,则小车可能受三个力作用C.若小车做匀速运动,则小车一定受四个力作用D.若小车做加速运动,则小车可能受三个力作用答案 CD2.将某均匀的长方体锯成如图所示的 A、B 两块后,放在水平桌面上并对放在一起,现用水平力 F 推 B 物体,使 A、B 整体仍保持矩形沿 F 方向匀速运动,则 ( )用心 爱心 专心A.物体 A...
