2012高中物理 4.2《变压器》学案1 鲁科版选修3-2

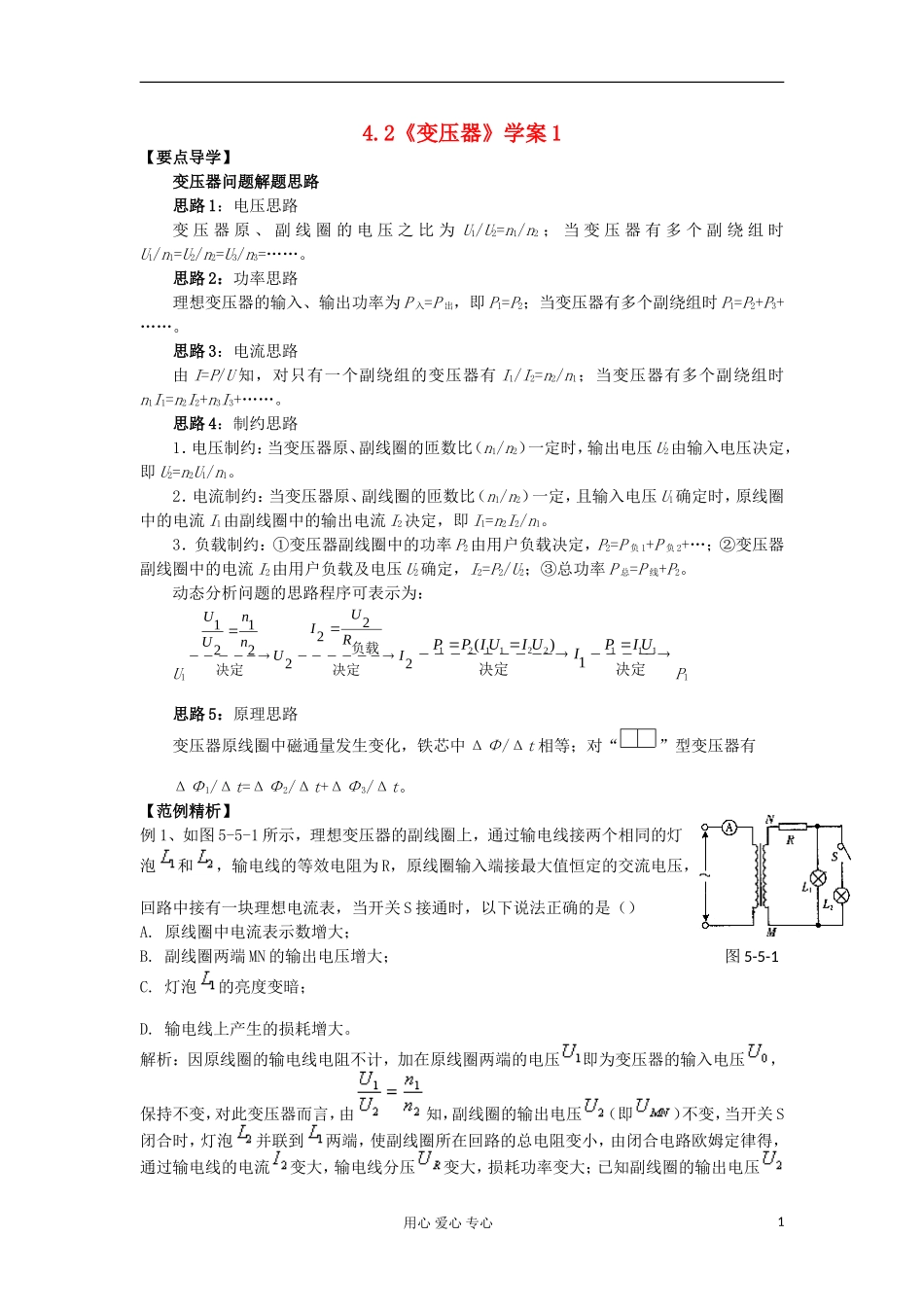

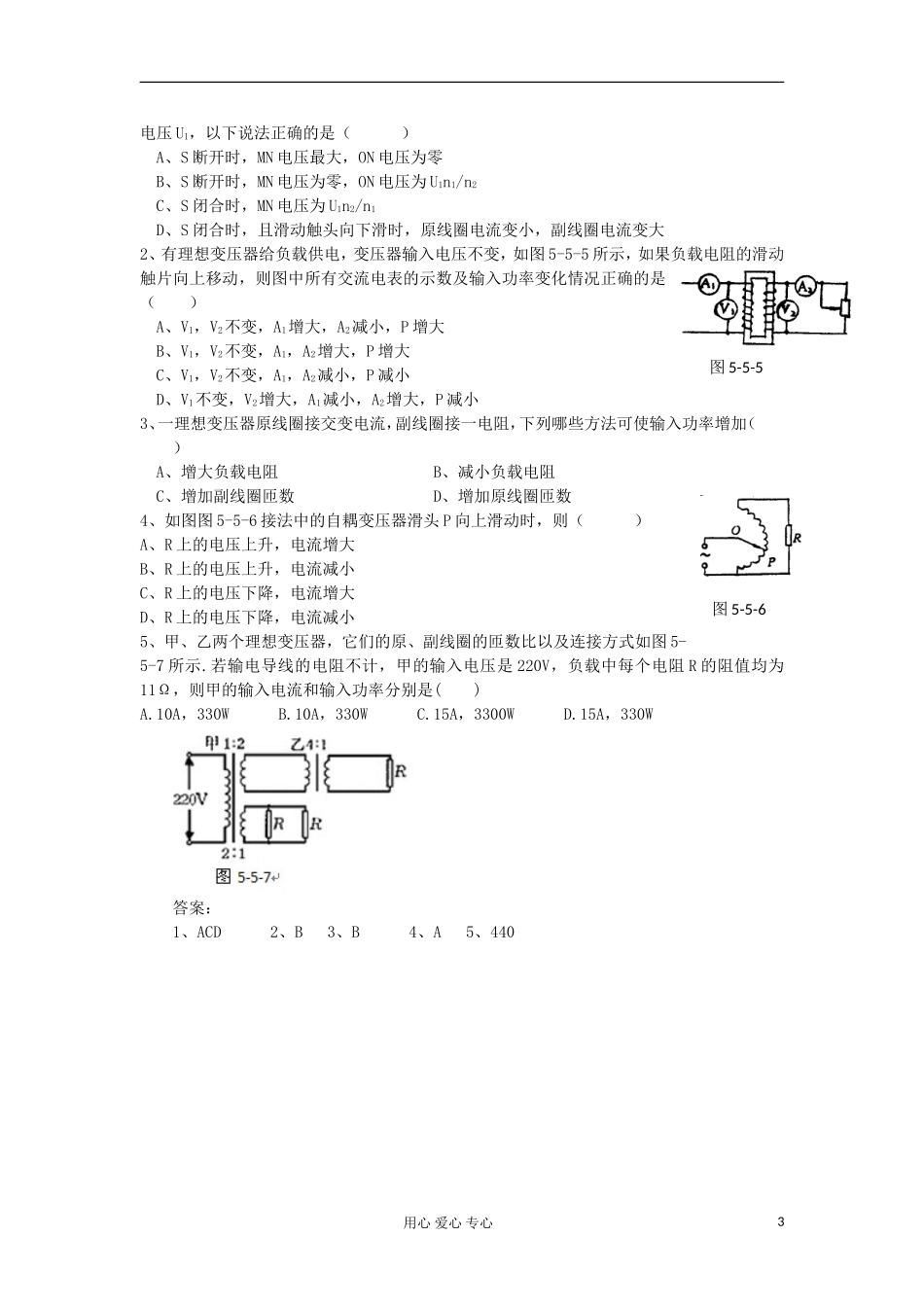

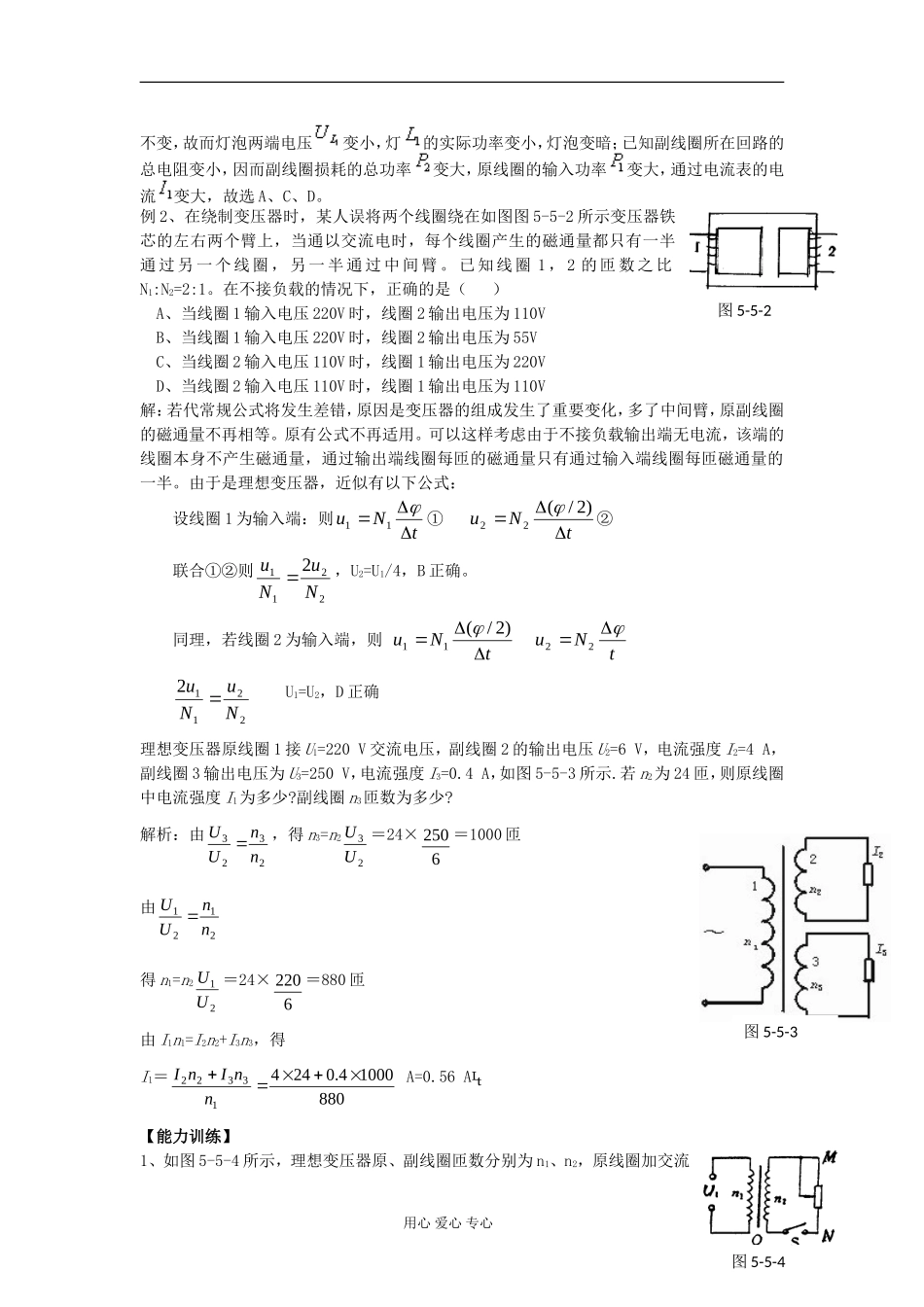

4.2《变压器》学案 1【要点导学】变压器问题解题思路思路 1：电压思路变 压 器 原 、 副 线 圈 的 电 压 之 比 为 U1/U2=n1/n2 ； 当 变 压 器 有 多 个 副 绕 组 时U1/n1=U2/n2=U3/n3=……。思路 2：功率思路理想变压器的输入、输出功率为 P 入=P 出，即 P1=P2；当变压器有多个副绕组时 P1=P2+P3+……。思路 3：电流思路由 I=P/U 知，对只有一个副绕组的变压器有 I1/I2=n2/n1；当变压器有多个副绕组时n1I1=n2I2+n3I3+……。思路 4：制约思路1．电压制约：当变压器原、副线圈的匝数比（n1/n2）一定时，输出电压 U2由输入电压决定，即 U2=n2U1/n1。2．电流制约：当变压器原、副线圈的匝数比（n1/n2）一定，且输入电压 U1确定时，原线圈中的电流 I1由副线圈中的输出电流 I2决定，即 I1=n2I2/n1。3．负载制约：①变压器副线圈中的功率 P2由用户负载决定，P2=P 负 1+P 负 2+…；②变压器副线圈中的电流 I2由用户负载及电压 U2确定，I2=P2/U2；③总功率 P 总=P 线+P2。动态分析问题的思路程序可表示为：U122222121IRUIUnnUU决定负载决定决定决定1112211211)(UIPIUIUIPPP1思路 5：原理思路变压器原线圈中磁通量发生变化，铁芯中 ΔΦ/Δt 相等；对“”型变压器有ΔΦ1/Δt=ΔΦ2/Δt+ΔΦ3/Δt。【范例精析】例 1、如图 5-5-1 所示，理想变压器的副线圈上，通过输电线接两个相同的灯泡和，输电线的等效电阻为 R，原线圈输入端接最大值恒定的交流电压，回路中接有一块理想电流表，当开关 S 接通时，以下说法正确的是（）A. 原线圈中电流表示数增大；B. 副线圈两端 MN 的输出电压增大；C. 灯泡的亮度变暗；D. 输电线上产生的损耗增大。解析：因原线圈的输电线电阻不计，加在原线圈两端的电压即为变压器的输入电压，保持不变，对此变压器而言，由知，副线圈的输出电压（即）不变，当开关 S闭合时，灯泡并联到两端，使副线圈所在回路的总电阻变小，由闭合电路欧姆定律得，通过输电线的电流变大，输电线分压变大，损耗功率变大；已知副线圈的输出电压用心 爱心 专心1图 5-5-1不变，故而灯泡两端电压变小，灯的实际功率变小，灯泡变暗；已知副线圈所在回路的总电阻变小，因而副线圈损耗的总功率变大，原线圈的输入功率变大，通过电流表的电流变大，故选 A、C、D。例 2、在绕制变压器时，某人误将两个线圈绕...
