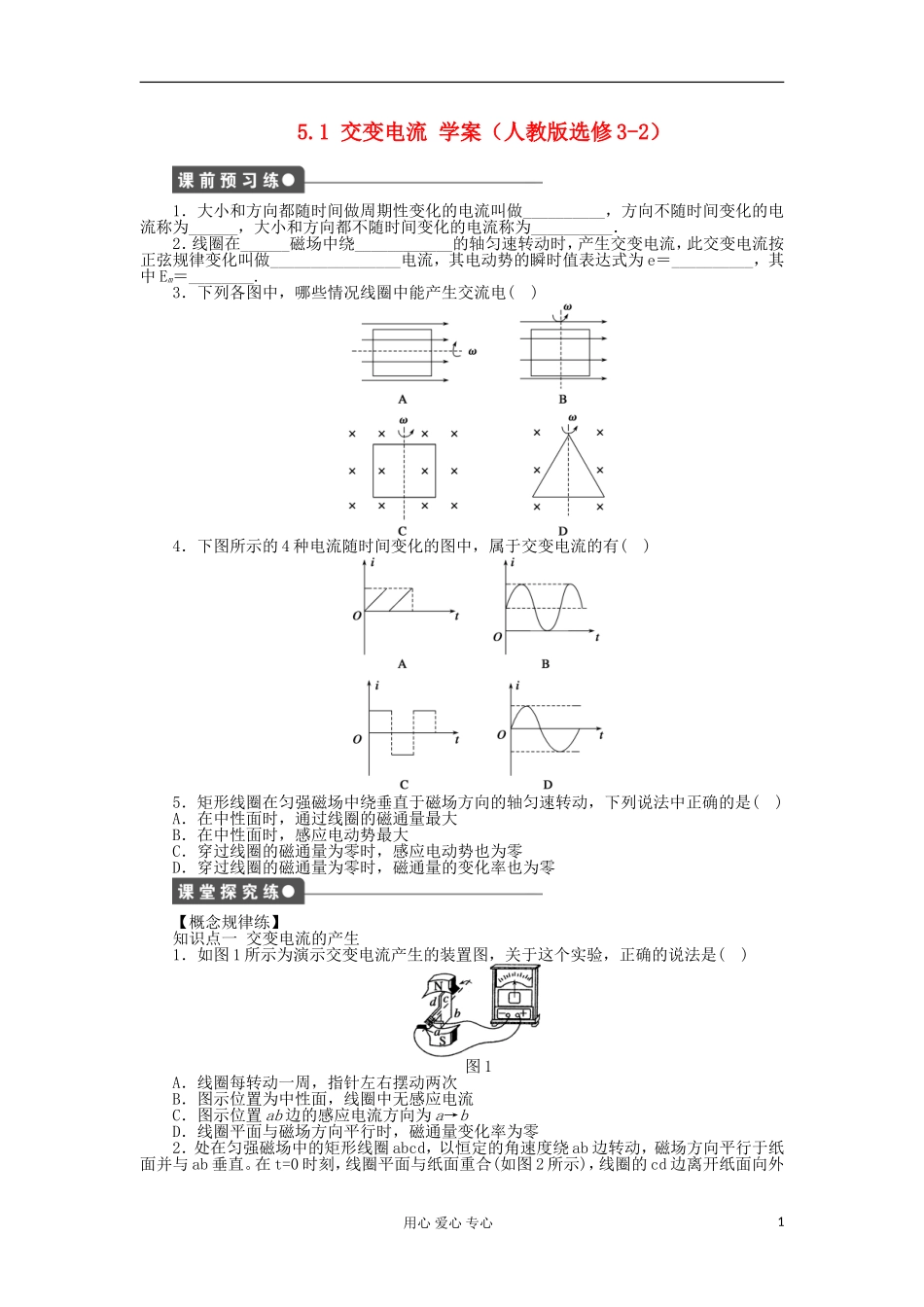

5.1 交变电流 学案（人教版选修 3-2）1．大小和方向都随时间做周期性变化的电流叫做__________，方向不随时间变化的电流称为______，大小和方向都不随时间变化的电流称为__________．2．线圈在______磁场中绕____________的轴匀速转动时，产生交变电流，此交变电流按正弦规律变化叫做________________电流，其电动势的瞬时值表达式为 e＝__________，其中 Em＝________.3．下列各图中，哪些情况线圈中能产生交流电( )4．下图所示的 4 种电流随时间变化的图中，属于交变电流的有( )5．矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动，下列说法中正确的是( )A．在中性面时，通过线圈的磁通量最大B．在中性面时，感应电动势最大C．穿过线圈的磁通量为零时，感应电动势也为零D．穿过线圈的磁通量为零时，磁通量的变化率也为零【概念规律练】知识点一 交变电流的产生1．如图 1 所示为演示交变电流产生的装置图，关于这个实验，正确的说法是( )图 1A．线圈每转动一周，指针左右摆动两次B．图示位置为中性面，线圈中无感应电流C．图示位置 ab 边的感应电流方向为 a→bD．线圈平面与磁场方向平行时，磁通量变化率为零2．处在匀强磁场中的矩形线圈 abcd，以恒定的角速度绕 ab 边转动，磁场方向平行于纸面并与 ab 垂直。在 t=0 时刻，线圈平面与纸面重合(如图 2 所示)，线圈的 cd 边离开纸面向外用心 爱心 专心1运动。若规定由 a→b→c→d→a 方向的感应电流为正，则能反映线圈中感应电流 I 随时间 t变化的图线是 ( )知识点二 交变电流的变化规律3．闭合线圈在匀强磁场中匀速转动，转速为 240 r/min，若线圈平面转至与磁场方向平行时的电动势为 2 V，则从中性面开始计时，所产生的交流电动势的表达式为 e＝________ V，电动势的峰值为________ V，从中性面起经 s，交流电动势的大小为________ V.4．有一个 10 匝正方形线框，边长为 20 cm，线框总电阻为 1 Ω，线框绕 OO′轴以 10π rad/s 的角速度匀速转动，如图 3 所示，垂直于线框平面向里的匀强磁场的磁感应强度为 0.5 T．问：图 3(1)该线框产生的交变电流电动势最大值、电流最大值分别是多少？(2)线框从图示位置转过 60°时，感应电动势的瞬时值是多大？(3)写出感应电动势随时间变化的表达式．【方法技巧练】一、瞬时值、平均值的计算方法5．矩形线圈在匀强磁场中绕垂直于磁感线的对称轴转动，线圈共 100 匝，转速为 r/min，在...
