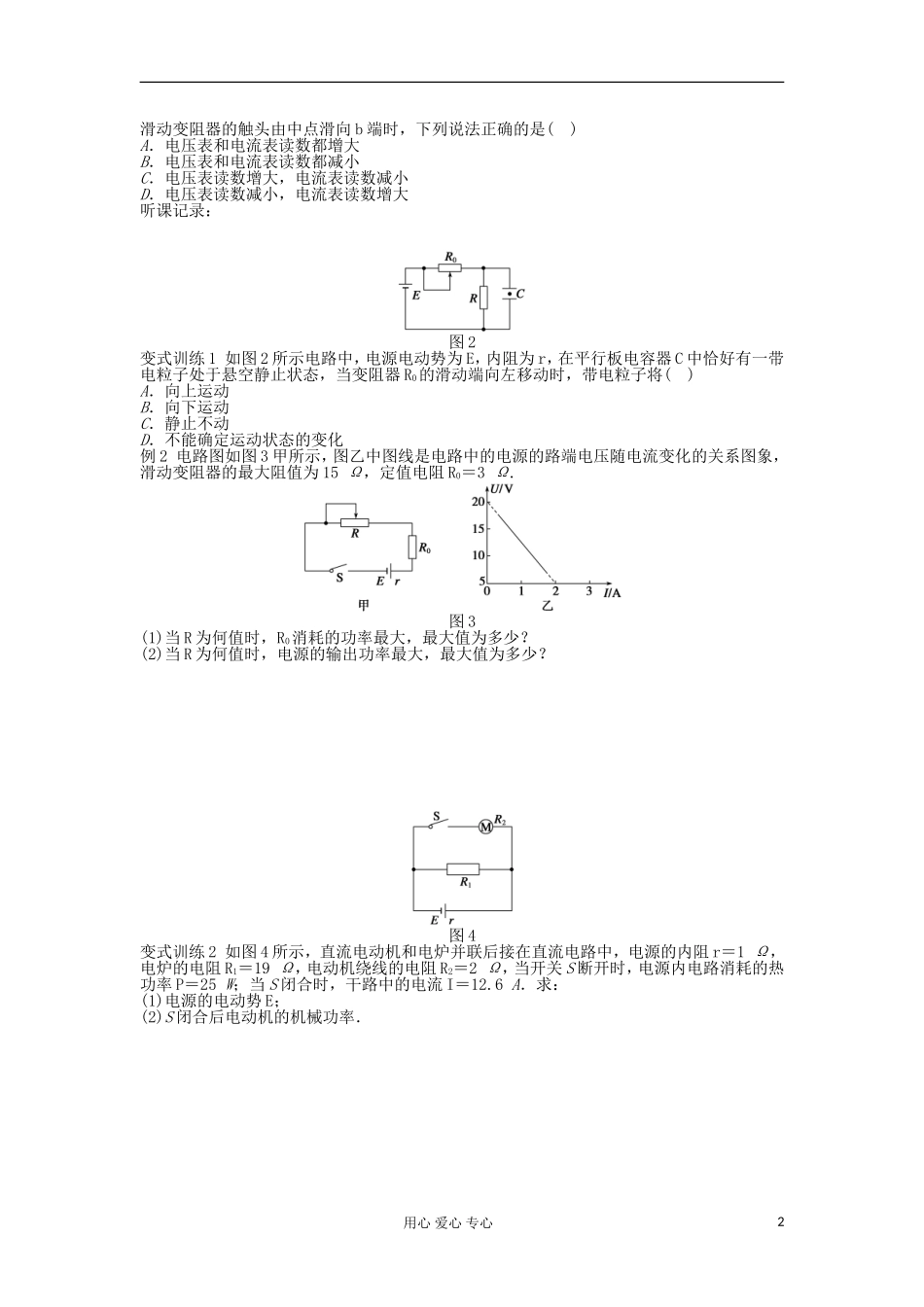

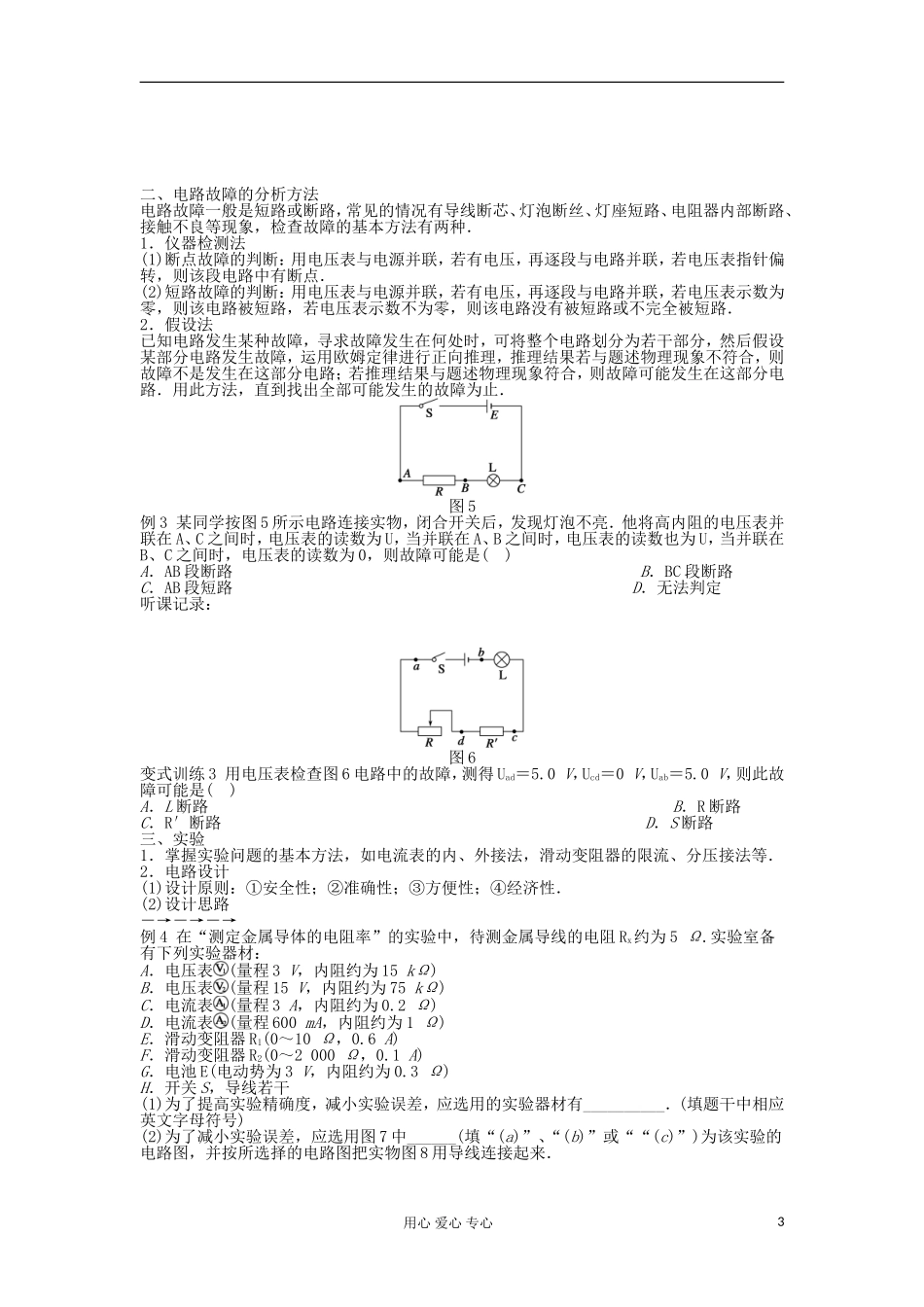

第二章 电路 章末总结 学案（粤教版选修 3-1）一、电路的分析和计算1．认清外电路上各元件的串、并联关系，必要时需画出等效电路图帮助分析．要特别注意电流表和电压表所对应的电路．2．闭合电路的动态分析问题闭合电路中由于局部电阻变化(或开关的通断)引起各部分电压、电流(或灯泡明暗)发生变化的问题分析的基本步骤是：(1)认清电路，明确各部分电路的串、并联关系及电流表或电压表的测量对象；(2)由局部电阻变化判断总电阻的变化；(3)由 I＝判断总电流的变化；(4)据 U＝E－Ir 判断路端电压的变化；(5)由欧姆定律及串并联电路的规律判断各部分电路电压及电流的变化．3．闭合电路中的功率(1)各部分功率关系分析由 EIt＝I2Rt＋I2rt 知，EI＝I2R＋I2r其中 EI 为电源的总功率，I2r 为电源内电路消耗功率，I2R 为外电路消耗功率，也是电源的输出功率．(2)判断可变电阻的功率变化时，可将可变电阻以外的其他电阻均看做内阻．例 1 图 1电动势为 E、内阻为 r 的电源与定值电阻 R1、R2及滑动变阻器 R 连接成如图 1 所示的电路，当用心 爱心 专心1滑动变阻器的触头由中点滑向 b 端时，下列说法正确的是( )A．电压表和电流表读数都增大B．电压表和电流表读数都减小C．电压表读数增大，电流表读数减小D．电压表读数减小，电流表读数增大听课记录： 图 2变式训练 1 如图 2 所示电路中，电源电动势为 E，内阻为 r，在平行板电容器 C 中恰好有一带电粒子处于悬空静止状态，当变阻器 R0的滑动端向左移动时，带电粒子将( )A．向上运动B．向下运动C．静止不动D．不能确定运动状态的变化例 2 电路图如图 3 甲所示，图乙中图线是电路中的电源的路端电压随电流变化的关系图象，滑动变阻器的最大阻值为 15 Ω，定值电阻 R0＝3 Ω.图 3(1)当 R 为何值时，R0消耗的功率最大，最大值为多少？(2)当 R 为何值时，电源的输出功率最大，最大值为多少？图 4变式训练 2 如图 4 所示，直流电动机和电炉并联后接在直流电路中，电源的内阻 r＝1 Ω，电炉的电阻 R1＝19 Ω，电动机绕线的电阻 R2＝2 Ω，当开关 S 断开时，电源内电路消耗的热功率 P＝25 W；当 S 闭合时，干路中的电流 I＝12.6 A．求：(1)电源的电动势 E；(2)S 闭合后电动机的机械功率．用心 爱心 专心2二、电路故障的分析方法电路故障一般是短路或断路，常见的情况有导线断芯、灯泡断丝、灯座短路、电阻器内部断路、接触不良等现象，检...
