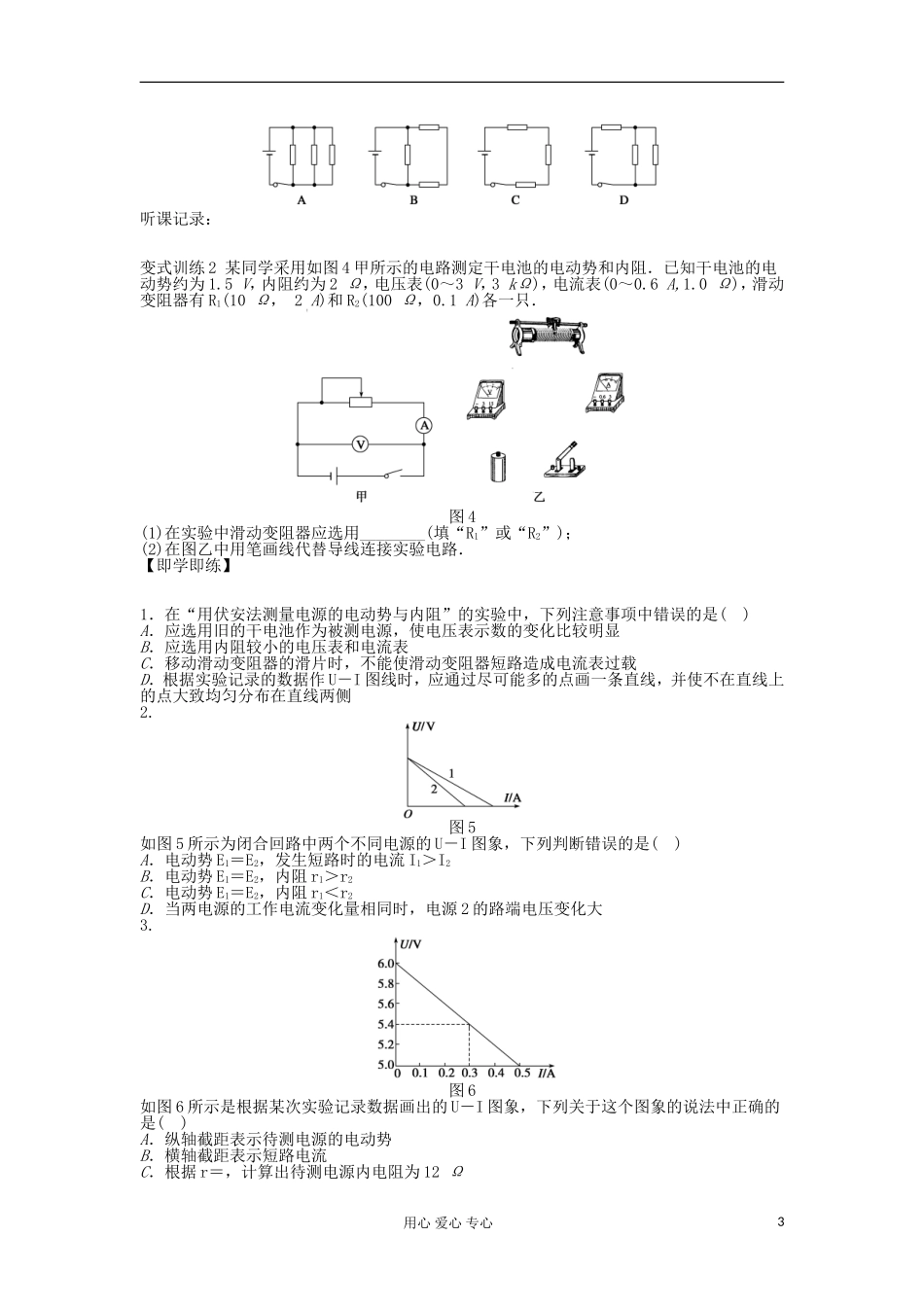

实验：测量电源的电动势和内阻 学案（粤教版选修 3-1）一、实验原理和方法1．画出用电压表、电流表加上滑动变阻器来测量电源的电动势和内阻的电路图．2．画出用电流表、电阻箱测量电源的电动势和内阻的电路图．3．画出用电压表、电阻箱测量电源电动势和内阻的电路图．二、数据处理1．计算法：取两组实验中获得的数据，列方程：，解得：E＝_____，r＝______________.为了减小误差，多取几组数据，分别列若干组联立方程，求若干组 E 和 r，最后以电动势的________和内电阻的________作为实验结果．2．图象法：若采用第一种实验电路，在坐标纸上以________为横坐标、________为纵坐标建立直角坐标系，根据实验测得的几组数据在坐标系中描点作图.一、实验原理和方法[问题情境]电池已成为人类生活的亲密伙伴，生活中处处需要电池，新旧电池的主要不同是内阻不同．从前面的学习可知伏安法可以测电阻，用欧姆表也可以直接测电阻．而电源的内阻在里面，那又应该怎样测量呢？1．三种测量方案，其原理均遵从什么定律？ 2．第二、三种方案中的可变电阻与第一种方案中的相同吗？ [要点提炼]1．根据具体的实验条件，有下列三种测量电路，如图 1(1)、(2)、(3)所示分别写出对应的物理关系式：(1)________；(2)______；(3)________．图 12．水果电池不太稳定，也可改为测量干电池的电动势和内阻，____________(填“新”或“旧”)干电池的内阻较大，容易测量．[问题延伸]恰当选择实验器材，照电路图连好实验器材，使开关处于________状态且滑动变阻器的滑动触头滑到使接入电阻值________的一端．二、数据处理[问题情境] 我们都有这样的体会：手电筒内的电池用久了，灯泡的亮度会下降；收音机、录音机内的电用心 爱心 专心1池用久了，声音会变小，这是什么原因呢？1．用两组 I 和 U 的数据，解方程组就可以算出电池的电动势 E 和内阻 r.这样做虽然简单，但有什么缺点？ 2．描点作图时，为便于研究问题，画出的图象是直线好，还是曲线好？ [要点提炼]1．数据处理的方法可用以下两个方法，________法和________法．2．用图象法处理实验数据时，建立合适的坐标系，使画出的图象尽量是直线，如________图象．[问题延伸]干电池内阻较小时路端电压 U 的变化也较小，即不会比电动势小很多，这时，在画 U－I 图象时，纵轴的刻度可以不从零开始，而是根据测得的数据从某一恰当值开始(横坐标 I 必须从零开始)．此时图线和横轴的交点不再是__________...
