4 传感器的应用实例学习目标：１、知道二极管的单向导电性和发光二极管的发光特性
２、知道晶体三极管的放大特性
３、掌握逻辑电路的基本知识和基本应用
４、综合实验培养动手能力，体会物理知识实际中的应用
自主学习： １、普通二极管和发光二极管 （１）二极管具有＿＿＿＿＿＿导电性
（２）发光二极管除了具有单向导电性外，导电时还能＿＿＿＿
普通的发光二极管是用磷化镓和磷砷化镓等半导体材料制成，直接将电能转化为光能
该类发光二极管的正向导通电压大于 1
２、晶体三极管 （１）晶体三极管能够把微弱的信号＿＿＿＿＿
晶体三极管的三极分别为发射极 e
基极b 和集电极 c
（２）传感器输出的电流或电压很＿＿＿，用一个三极管可以放大几十倍以至上百倍
三极管的放大作用表现为基极 b 的电流对电极 c 的电流起了控制作用
３、逻辑电路（１）对于与门电路，只要一个输入端输入为“＿＿”，则输出端一定是“０”；反之，只有当所有输入都同时为“＿＿”，输出才是“１”
（２）对于或门电路，只要有一个输入“＿＿”，则输出一定是“１”；反之，只有当所有输入都同时为“＿＿”时，输出才是“０”
（３）非门电路中，当输入为“０”时，输出总是“＿＿”；当输入为“１”时，输出反而是“＿＿”
非门电路也称为反相器
（４）斯密特触发器是具有特殊功能的非门
典型例题：例１：如图所示的光控电路，用二极管 LED模仿路灯，ＲG 为 光 敏 电 阻 ， Ｒ1 的 最 大 电 阻 为, Ｒ 2 为，试分析其工作原理

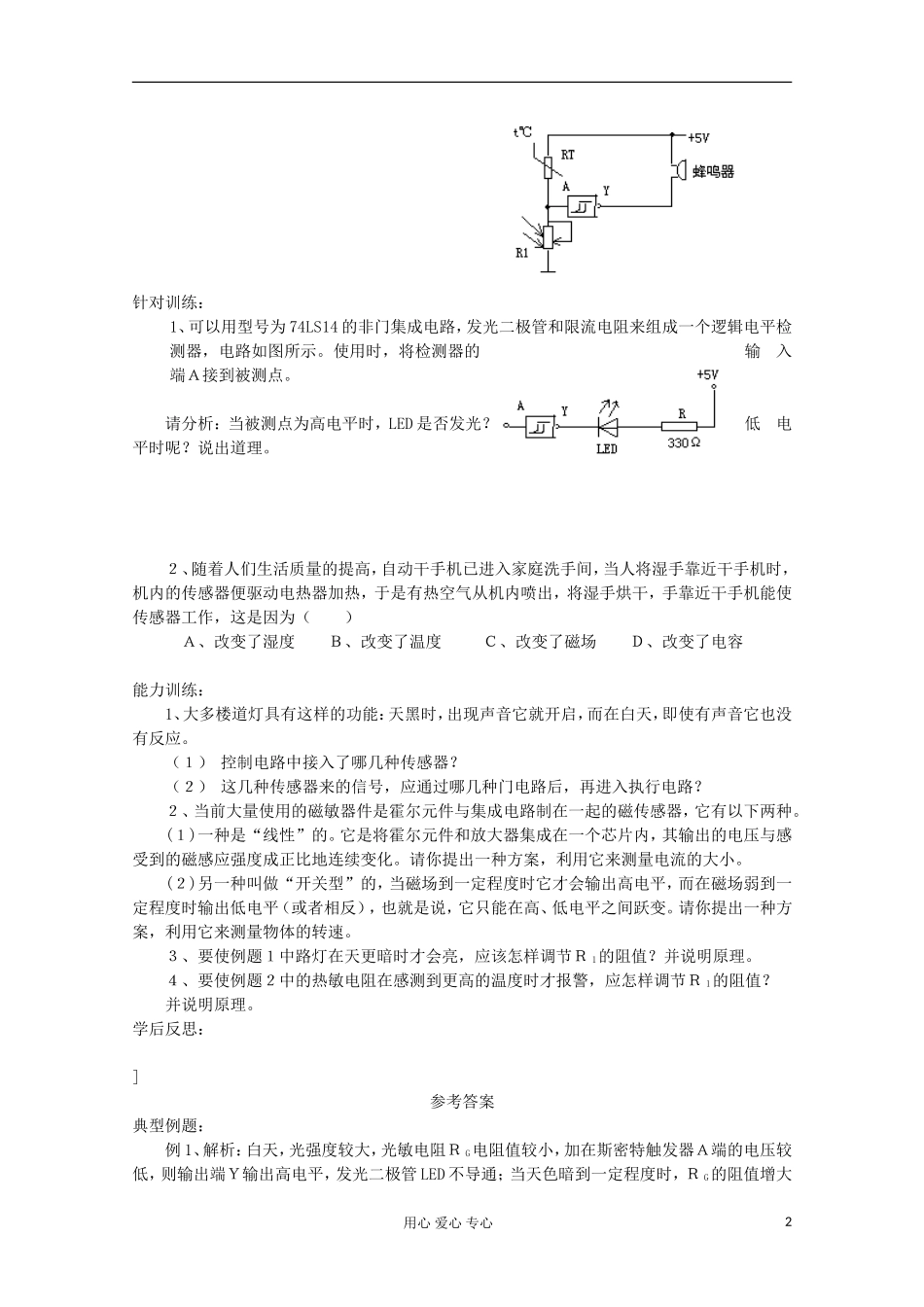

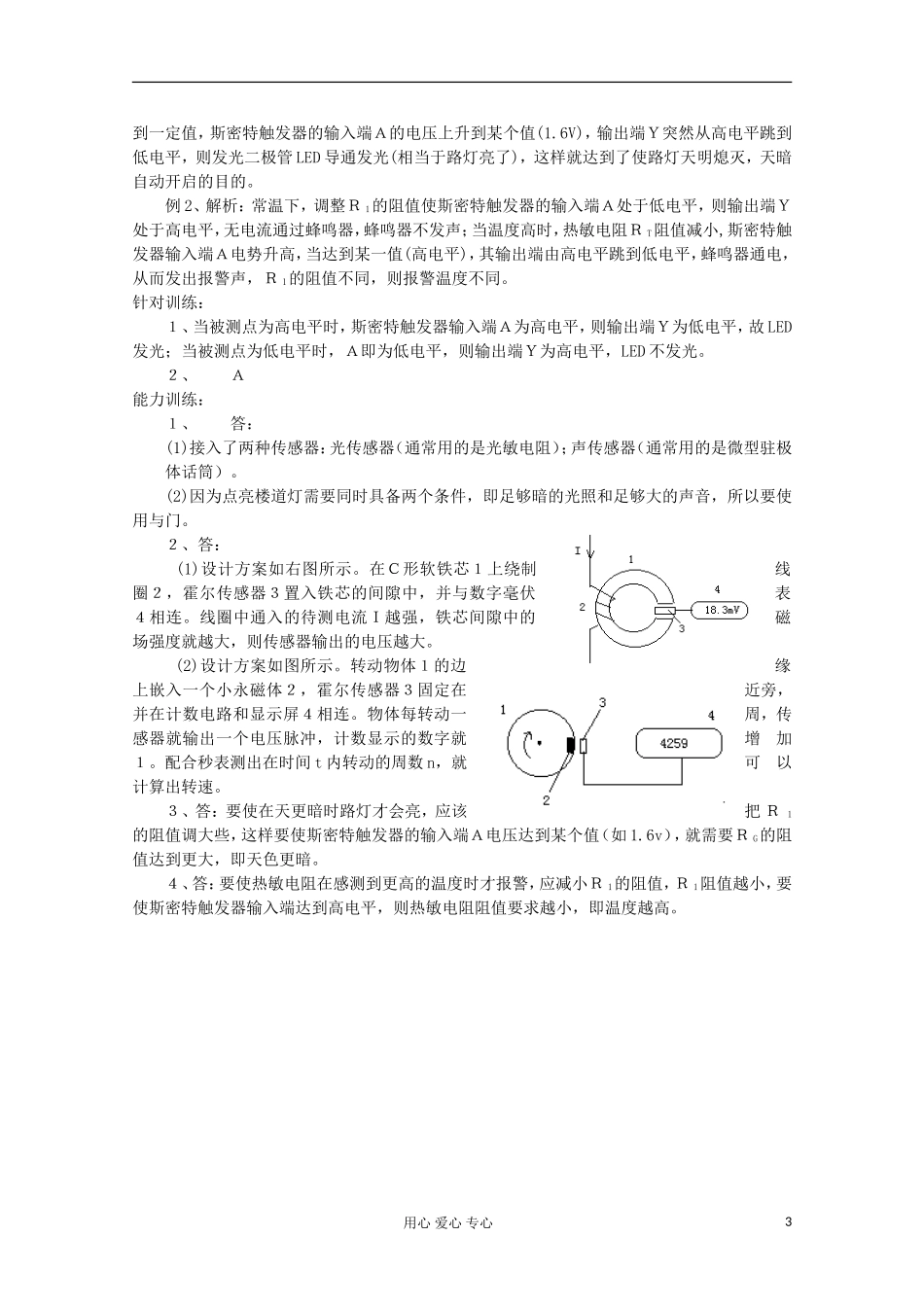

例２：温度报警器电路如图所示，请说明其工作原理
用心 爱心 专心1 针对训练：1、可以用型号为 74LS14 的非门集成电路，发光二极管和限流电阻来组成一个逻辑电平检测器，电路如图所示
使用时，将检测器的输入端Ａ接到被测点
请分析：当被测点为高电平时，LED 是否发光
