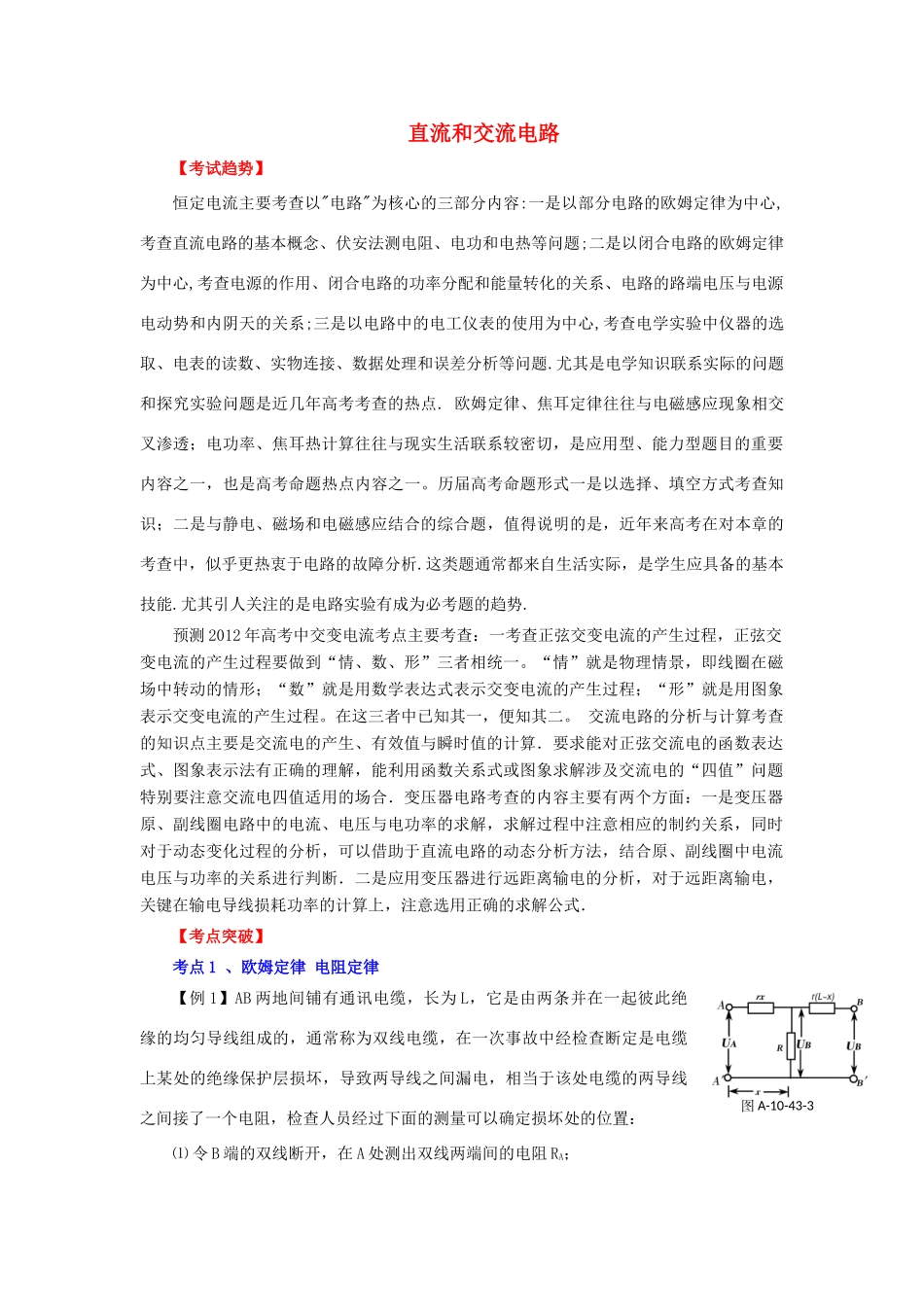

直流和交流电路【考试趋势】恒定电流主要考查以"电路"为核心的三部分内容:一是以部分电路的欧姆定律为中心,考查直流电路的基本概念、伏安法测电阻、电功和电热等问题;二是以闭合电路的欧姆定律为中心,考查电源的作用、闭合电路的功率分配和能量转化的关系、电路的路端电压与电源电动势和内阴天的关系;三是以电路中的电工仪表的使用为中心,考查电学实验中仪器的选取、电表的读数、实物连接、数据处理和误差分析等问题.尤其是电学知识联系实际的问题和探究实验问题是近几年高考考查的热点. 欧姆定律、焦耳定律往往与电磁感应现象相交叉渗透；电功率、焦耳热计算往往与现实生活联系较密切，是应用型、能力型题目的重要内容之一，也是高考命题热点内容之一。历届高考命题形式一是以选择、填空方式考查知识；二是与静电、磁场和电磁感应结合的综合题，值得说明的是，近年来高考在对本章的考查中，似乎更热衷于电路的故障分析.这类题通常都来自生活实际，是学生应具备的基本技能.尤其引人关注的是电路实验有成为必考题的趋势.预测 2012 年高考中交变电流考点主要考查：一考查正弦交变电流的产生过程，正弦交变电流的产生过程要做到“情、数、形”三者相统一。“情”就是物理情景，即线圈在磁场中转动的情形；“数”就是用数学表达式表示交变电流的产生过程；“形”就是用图象表示交变电流的产生过程。在这三者中已知其一，便知其二。 交流电路的分析与计算考查的知识点主要是交流电的产生、有效值与瞬时值的计算．要求能对正弦交流电的函数表达式、图象表示法有正确的理解，能利用函数关系式或图象求解涉及交流电的“四值”问题特别要注意交流电四值适用的场合．变压器电路考查的内容主要有两个方面：一是变压器原、副线圈电路中的电流、电压与电功率的求解，求解过程中注意相应的制约关系，同时对于动态变化过程的分析，可以借助于直流电路的动态分析方法，结合原、副线圈中电流电压与功率的关系进行判断．二是应用变压器进行远距离输电的分析，对于远距离输电，关键在输电导线损耗功率的计算上，注意选用正确的求解公式．【考点突破】考点 1 、欧姆定律 电阻定律【例 1】AB 两地间铺有通讯电缆，长为 L，它是由两条并在一起彼此绝缘的均匀导线组成的，通常称为双线电缆，在一次事故中经检查断定是电缆上某处的绝缘保护层损坏，导致两导线之间漏电，相当于该处电缆的两导线之间接了一个电阻，检查人员经过下面的测量可以确定损坏处的位置：⑴...
