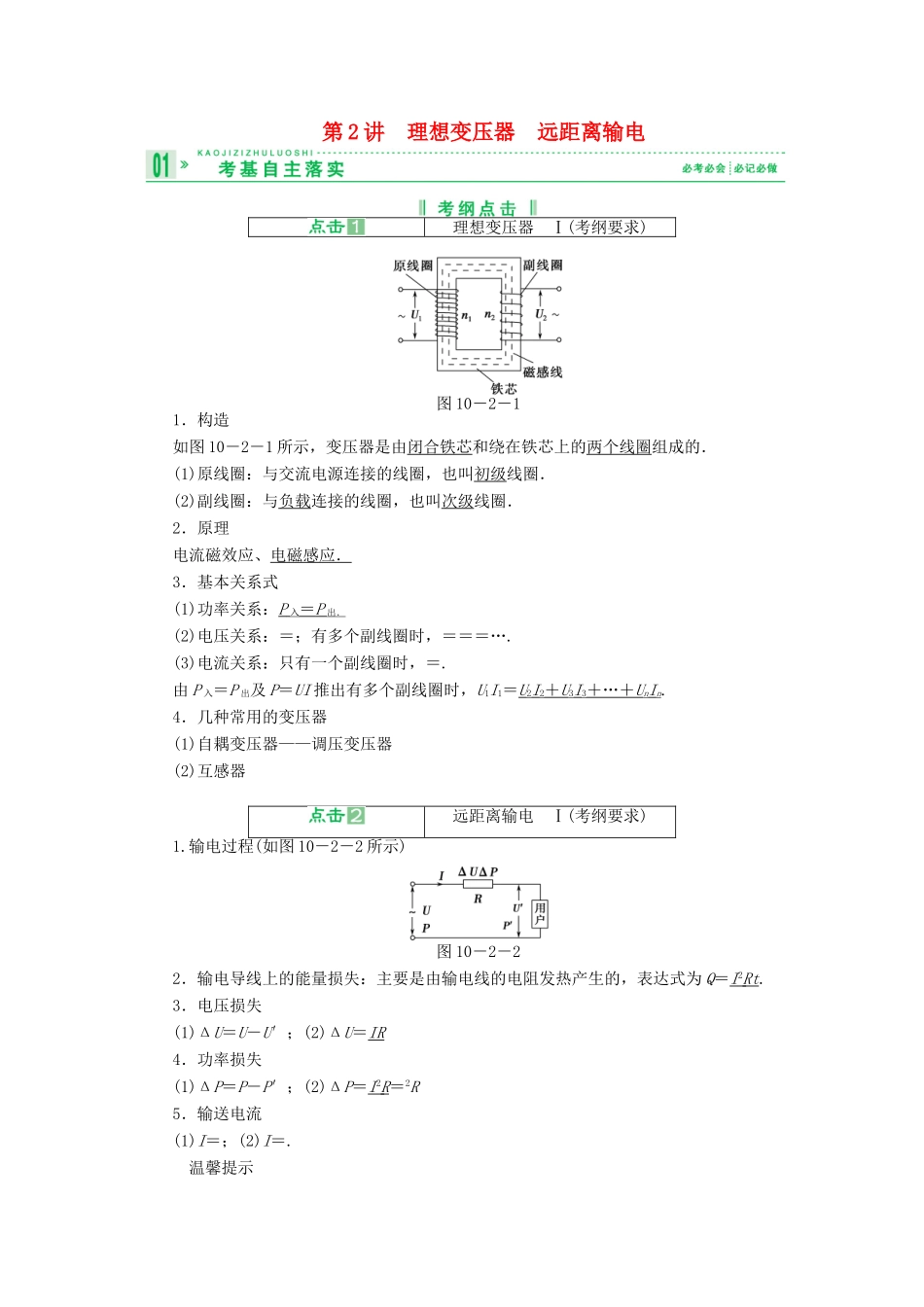

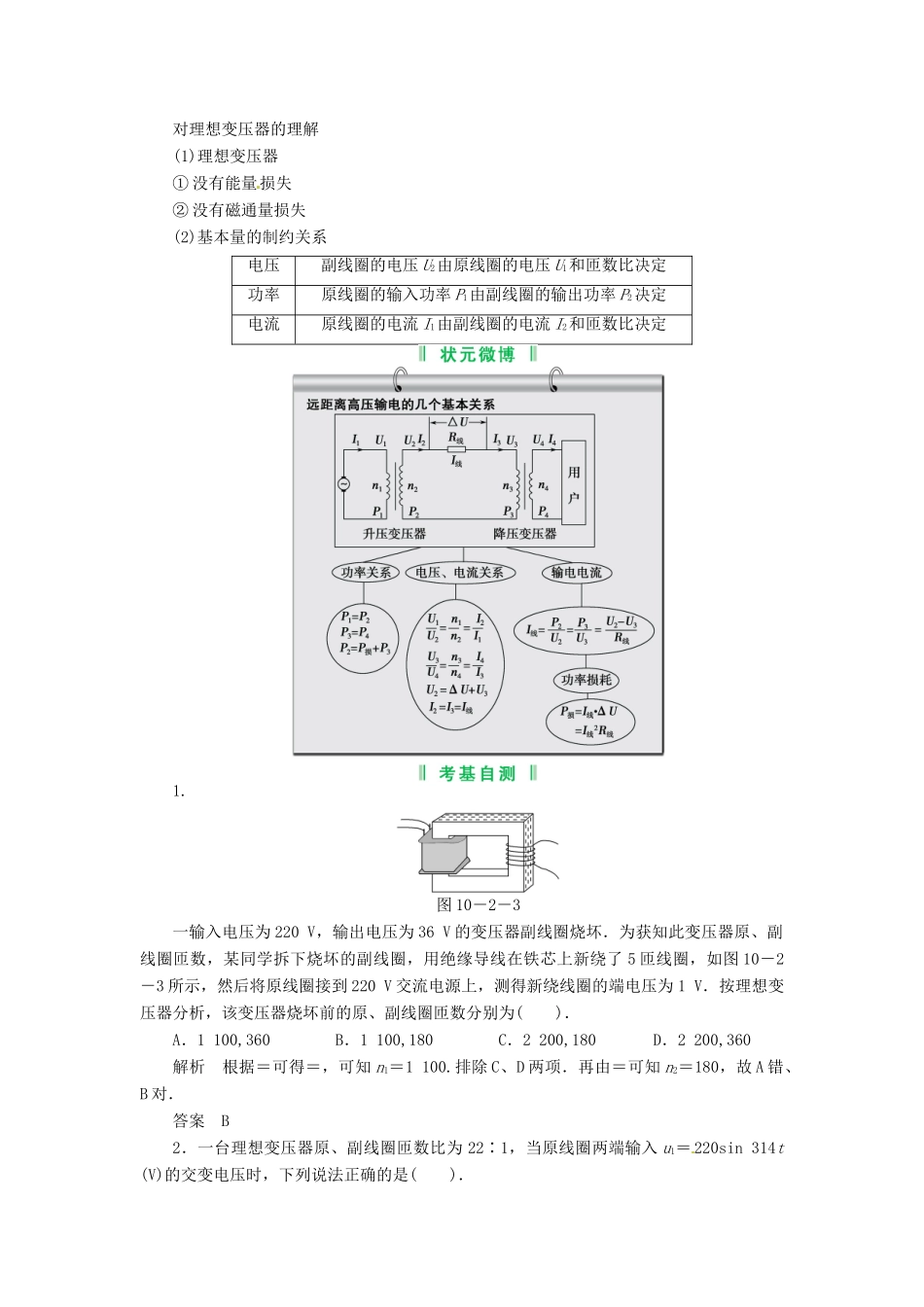

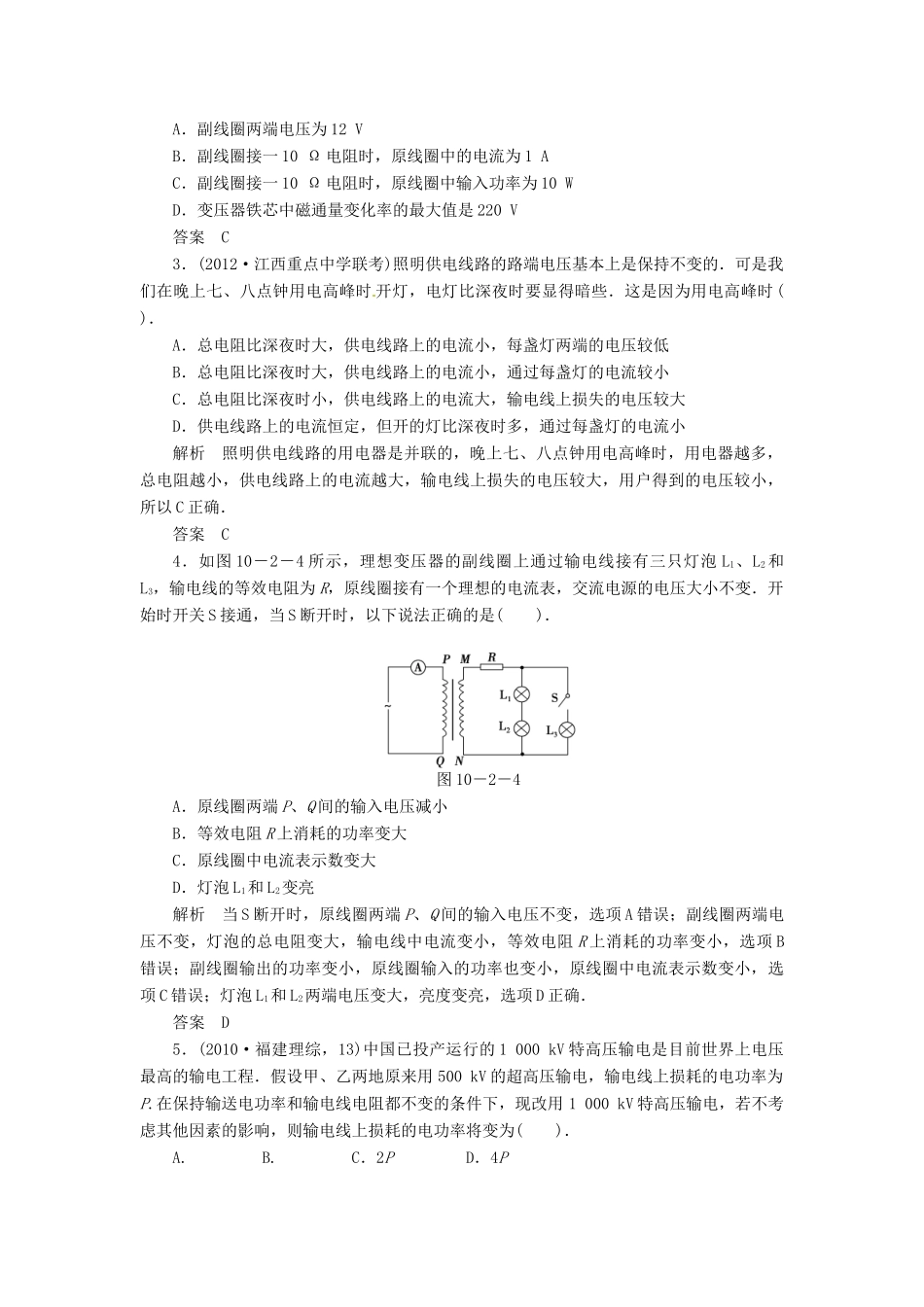

第 2 讲 理想变压器 远距离输电理想变压器 Ⅰ(考纲要求)图 10-2-11.构造如图 10-2-1 所示,变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的.(1)原线圈:与交流电源连接的线圈,也叫初级线圈.(2)副线圈:与负载连接的线圈,也叫次级线圈.2.原理电流磁效应、电磁感应.3.基本关系式(1)功率关系:P 入= P 出.(2)电压关系:=;有多个副线圈时,===….(3)电流关系:只有一个副线圈时,=.由 P 入=P 出及 P=UI 推出有多个副线圈时,U1I1=U2I2+ U 3I3+…+ U nIn.4.几种常用的变压器(1)自耦变压器——调压变压器(2)互感器远距离输电 Ⅰ(考纲要求)1.输电过程(如图 10-2-2 所示)图 10-2-22.输电导线上的能量损失:主要是由输电线的电阻发热产生的,表达式为 Q=I 2 Rt .3.电压损失(1)ΔU=U-U′;(2)ΔU=IR4.功率损失(1)ΔP=P-P′;(2)ΔP=I 2 R =2R5.输送电流(1)I=;(2)I=.温馨提示对理想变压器的理解(1)理想变压器① 没有能量损失② 没有磁通量损失(2)基本量的制约关系电压副线圈的电压 U2由原线圈的电压 U1和匝数比决定功率原线圈的输入功率 P1由副线圈的输出功率 P2决定电流原线圈的电流 I1由副线圈的电流 I2和匝数比决定1.图 10-2-3一输入电压为 220 V,输出电压为 36 V 的变压器副线圈烧坏.为获知此变压器原、副线圈匝数,某同学拆下烧坏的副线圈,用绝缘导线在铁芯上新绕了 5 匝线圈,如图 10-2-3 所示,然后将原线圈接到 220 V 交流电源上,测得新绕线圈的端电压为 1 V.按理想变压器分析,该变压器烧坏前的原、副线圈匝数分别为( ).A.1 100,360 B.1 100,180 C.2 200,180 D.2 200,360解析 根据=可得=,可知 n1=1 100.排除 C、D 两项.再由=可知 n2=180,故 A 错、B 对.答案 B2.一台理想变压器原、副线圈匝数比为 22∶1,当原线圈两端输入 u1= 220sin 314t (V)的交变电压时,下列说法正确的是( ).A.副线圈两端电压为 12 VB.副线圈接一 10 Ω 电阻时,原线圈中的电流为 1 AC.副线圈接一 10 Ω 电阻时,原线圈中输入功率为 10 WD.变压器铁芯中磁通量变化率的最大值是 220 V答案 C3.(2012·江西重点中学联考)照明供电线路的路端电压基本上是保持不变的.可是我们在晚上七、八点钟用电高峰时 开灯,电灯比深夜时要显得暗些.这是因为用电高峰时 ( ).A.总电阻比深夜时大,供电线路...
