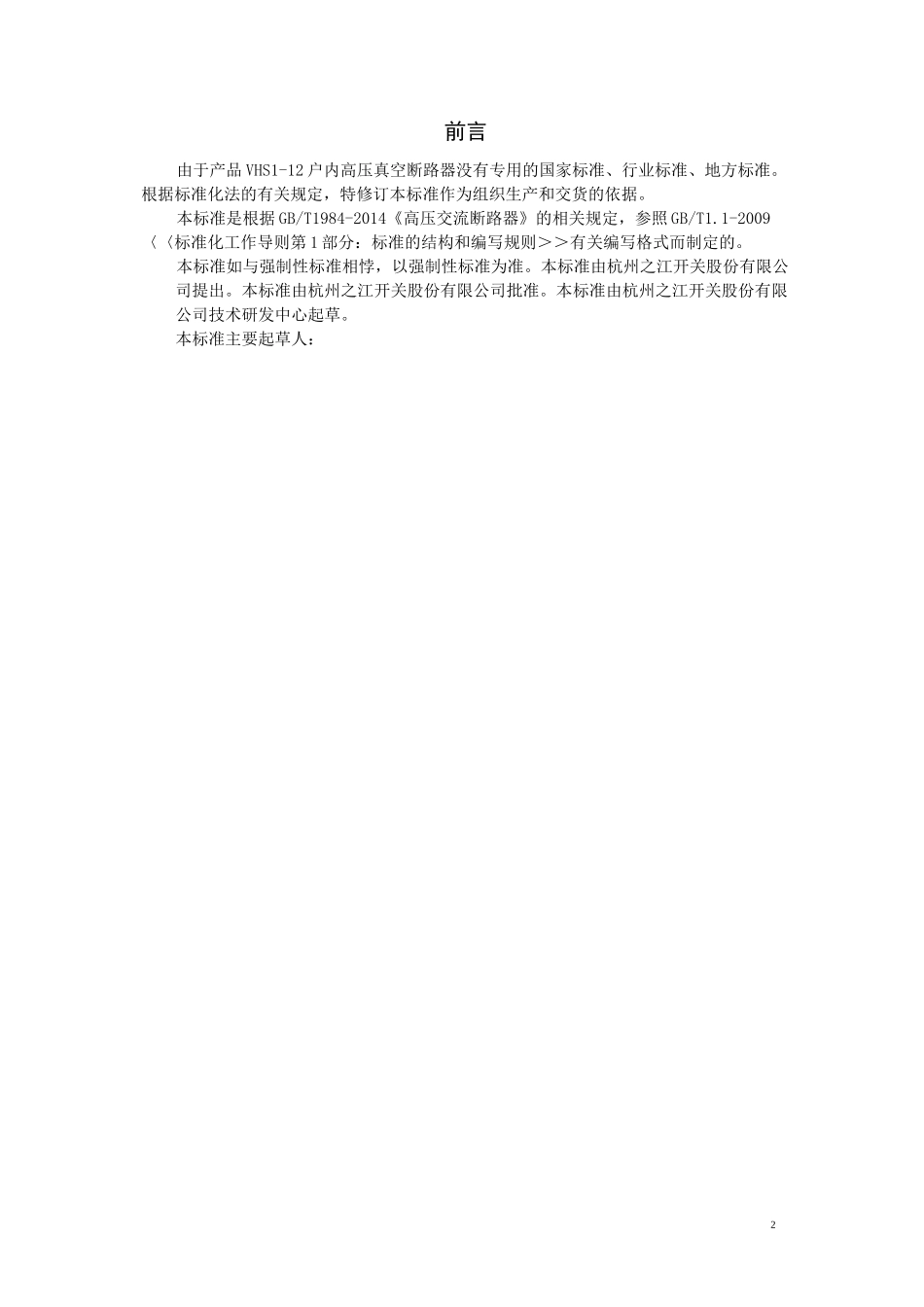

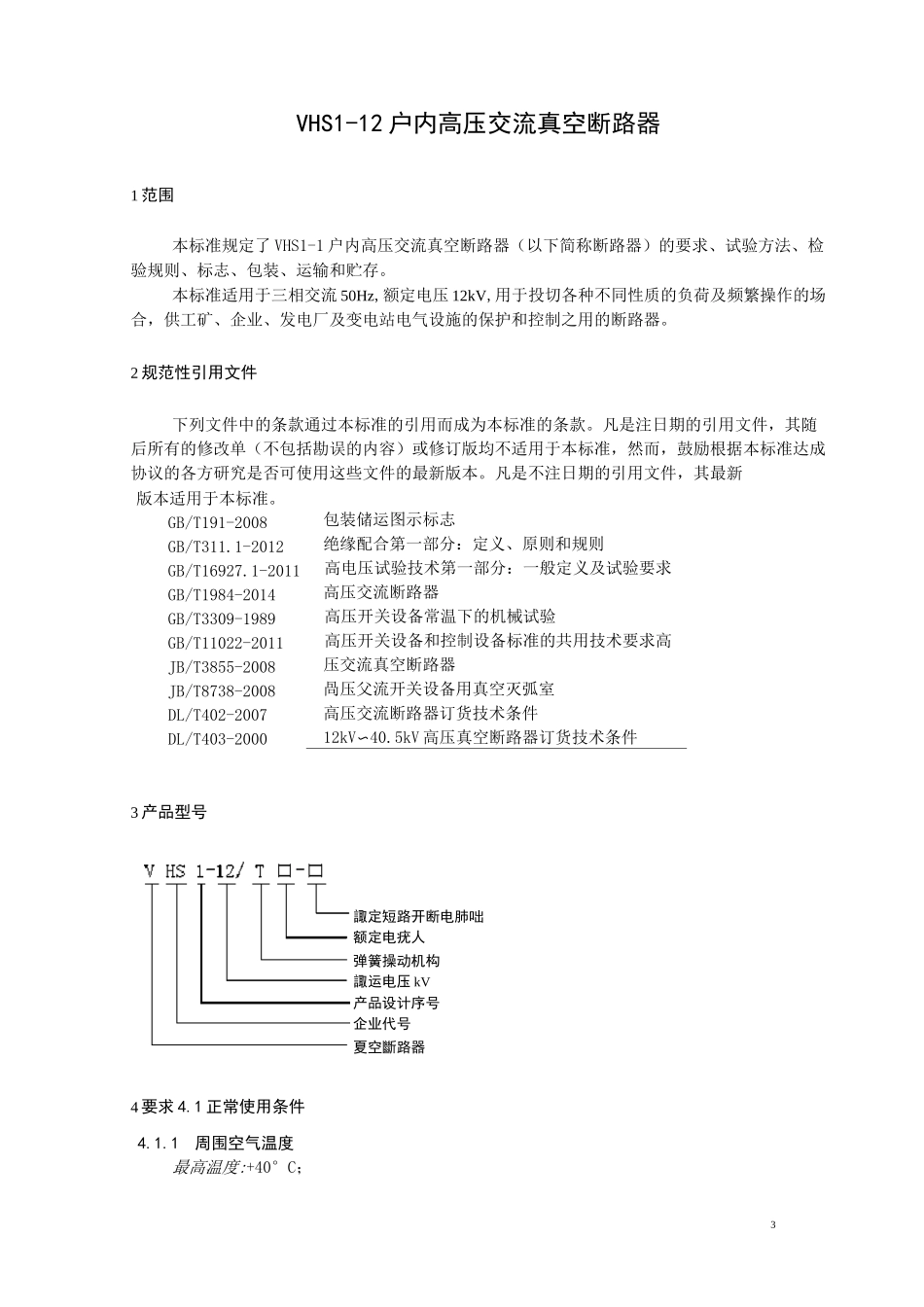

1Q/HZK杭州之江开关股份有限公司企业标准Q/HZK594-2009VHS1-12 户内高压交流真空断路器2009-05-22 发布 2009-06-30 实施杭州之江开关股份有限公司发布K-44 备案号2前言由于产品 VHS1-12 户内高压真空断路器没有专用的国家标准、行业标准、地方标准。根据标准化法的有关规定，特修订本标准作为组织生产和交货的依据。本标准是根据 GB/T1984-2014《高压交流断路器》的相关规定，参照 GB/T1.1-2009〈〈标准化工作导则第 1 部分：标准的结构和编写规则＞＞有关编写格式而制定的。本标准如与强制性标准相悖，以强制性标准为准。本标准由杭州之江开关股份有限公司提出。本标准由杭州之江开关股份有限公司批准。本标准由杭州之江开关股份有限公司技术研发中心起草。本标准主要起草人：3VHS1-12 户内高压交流真空断路器1 范围本标准规定了 VHS1-1 户内高压交流真空断路器（以下简称断路器）的要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于三相交流 50Hz,额定电压 12kV,用于投切各种不同性质的负荷及频繁操作的场合，供工矿、企业、发电厂及变电站电气设施的保护和控制之用的断路器。2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191-2008GB/T311.1-2012GB/T16927.1-2011GB/T1984-2014GB/T3309-1989GB/T11022-2011JB/T3855-2008JB/T8738-2008DL/T402-2007DL/T403-2000包装储运图示标志绝缘配合第一部分：定义、原则和规则高电压试验技术第一部分：一般定义及试验要求高压交流断路器高压开关设备常温下的机械试验高压开关设备和控制设备标准的共用技术要求高压交流真空断路器咼压父流开关设备用真空灭弧室高压交流断路器订货技术条件12kV〜40.5kV 高压真空断路器订货技术条件3 产品型号諏定短路开断电肺咄额定电疣人弹簧操动机构諏运电压 kV产品设计序号企业代号夏空斷路器4 要求 4.1 正常使用条件4.1.1周围空气温度最高温度:+40°C；4最低温度：T5C，且在 24h 内测得的平均值不超过 35C。4.1.2周围空气湿度日平均相对湿度：W95%；月平均相对湿度：W90%；日平均饱和蒸气压：W2.2X10-3Mpa；月平均饱和蒸气压：W1.8X10-3Mpa。4.1.3海拔高度：WIOOOm4.1.4地震烈度...
