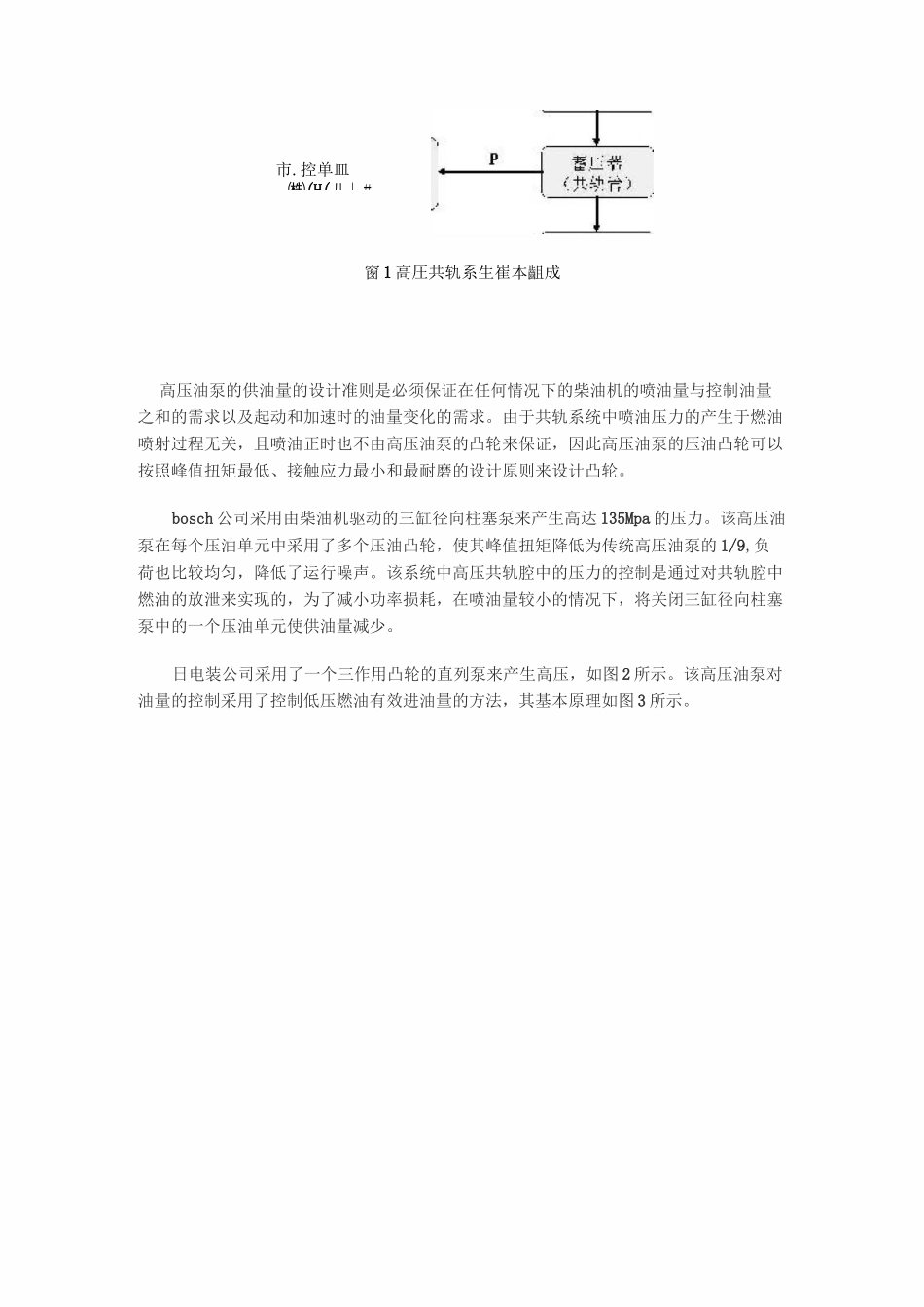

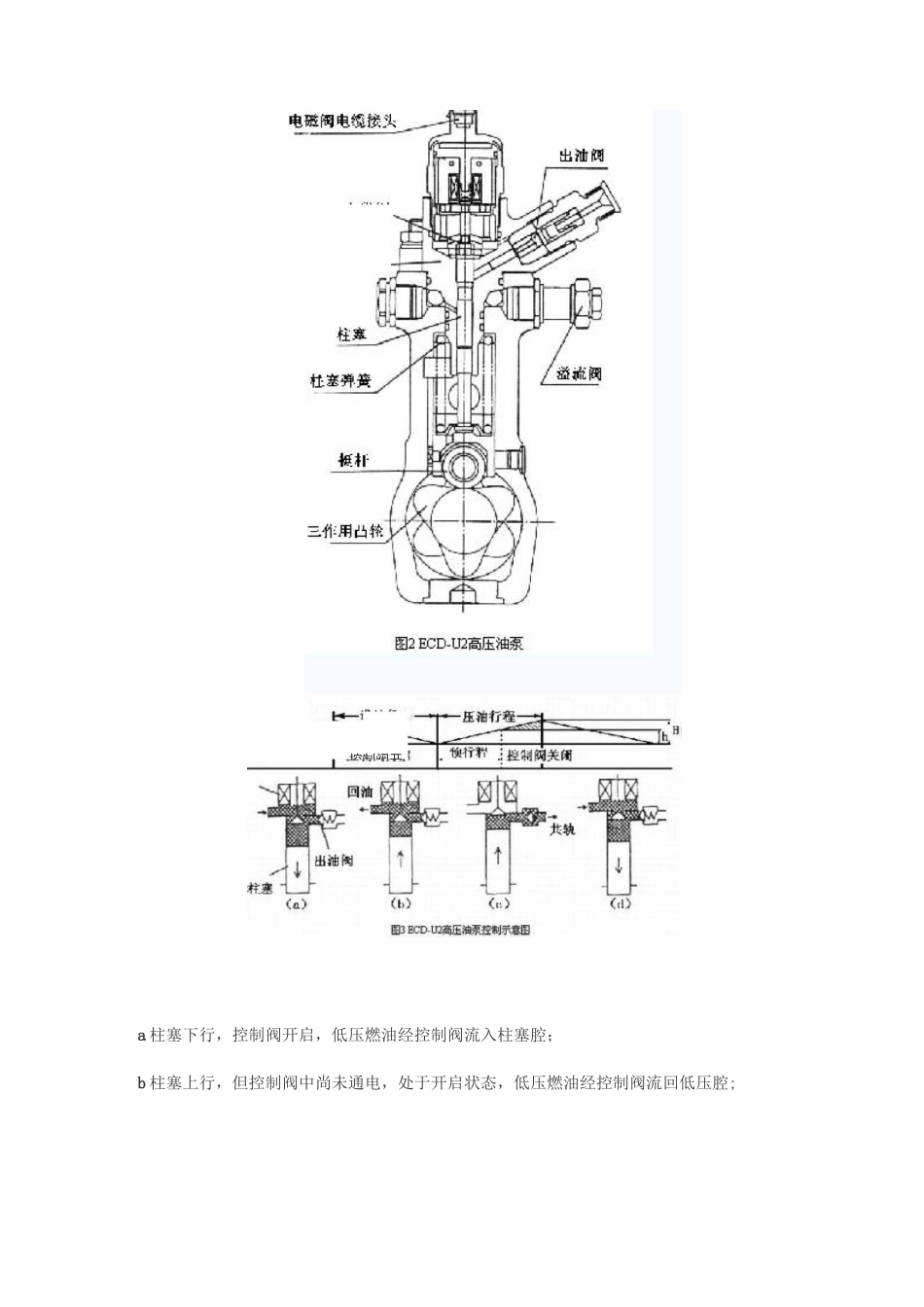

高压共轨燃油系统介绍2005-8-1510:45:55 来源：编辑：一、高压共轨燃油系统概况共轨式喷油系统于二十世纪 90 年代中后期才正式进入实用化阶段。这类电控系统可分为：蓄压式电控燃油喷射系统、液力增压式电控燃油喷射系统和高压共轨式电控燃油喷射系统。高压共轨系统可实现在传统喷油系统中无法实现的功能，其优点有：a. 共轨系统中的喷油压力柔性可调，对不同工况可确定所需的最佳喷射压力，从而优化柴油机综合性能。b. 可独立地柔性控制喷油正时，配合高的喷射压力（120MPa〜200MPa），可同时控制 NOx和微粒（PM）在较小的数值内，以满足排放要求。c. 柔性控制喷油速率变化，实现理想喷油规律，容易实现预喷射和多次喷射，既可降低柴油机 NOx，又能保证优良的动力性和经济性。d. 由电磁阀控制喷油，其控制精度较高，高压油路中不会出现气泡和残压为零的现象，因此在柴油机运转范围内，循环喷油量变动小，各缸供油不均匀可得到改善，从而减轻柴油机的振动和降低排放。由于高压共轨系统具有以上的优点，现在国内外柴油机的研究机构均投入了很大的精力对其进行研究。比较成熟的系统有：德国 ROBERTBOSCH 公司的 CR 系统、日本电装公司的 ECD-U2 系统、意大利的 FIAT 集团的 unijet 系统、英国的 DELPHIDIESELSYSTEMS 公司的LDCR 系统等。二、高压共轨燃油喷射系统主要部件介绍图 1 为高压共轨电控燃油喷射系统的基本组成图。它主要由电控单元、高压油泵、共轨管、电控喷油器以及各种传感器等组成。低压燃油泵将燃油输入高压油泵，高压油泵将燃油加压送入高压油轨，高压油轨中的压力由电控单元根据油轨压力传感器测量的油轨压力以及需要进行调节，高压油轨内的燃油经过高压油管，根据机器的运行状态，由电控单元从预设的 map 图中确定合适的喷油定时、喷油持续期由电液控制的电子喷油器将燃油喷入气缸。1、高压油泵市.控单皿㈱(H(儿」#*电揑窗 1 高圧共轨系生崔本齟成高压油泵的供油量的设计准则是必须保证在任何情况下的柴油机的喷油量与控制油量之和的需求以及起动和加速时的油量变化的需求。由于共轨系统中喷油压力的产生于燃油喷射过程无关，且喷油正时也不由高压油泵的凸轮来保证，因此高压油泵的压油凸轮可以按照峰值扭矩最低、接触应力最小和最耐磨的设计原则来设计凸轮。bosch 公司采用由柴油机驱动的三缸径向柱塞泵来产生高达 135Mpa 的压力。该高压油泵在每个压油单元中采用了多个压油凸轮，使其峰值扭矩降...
