氯碱化工_氯气处理工艺规程VIP专享

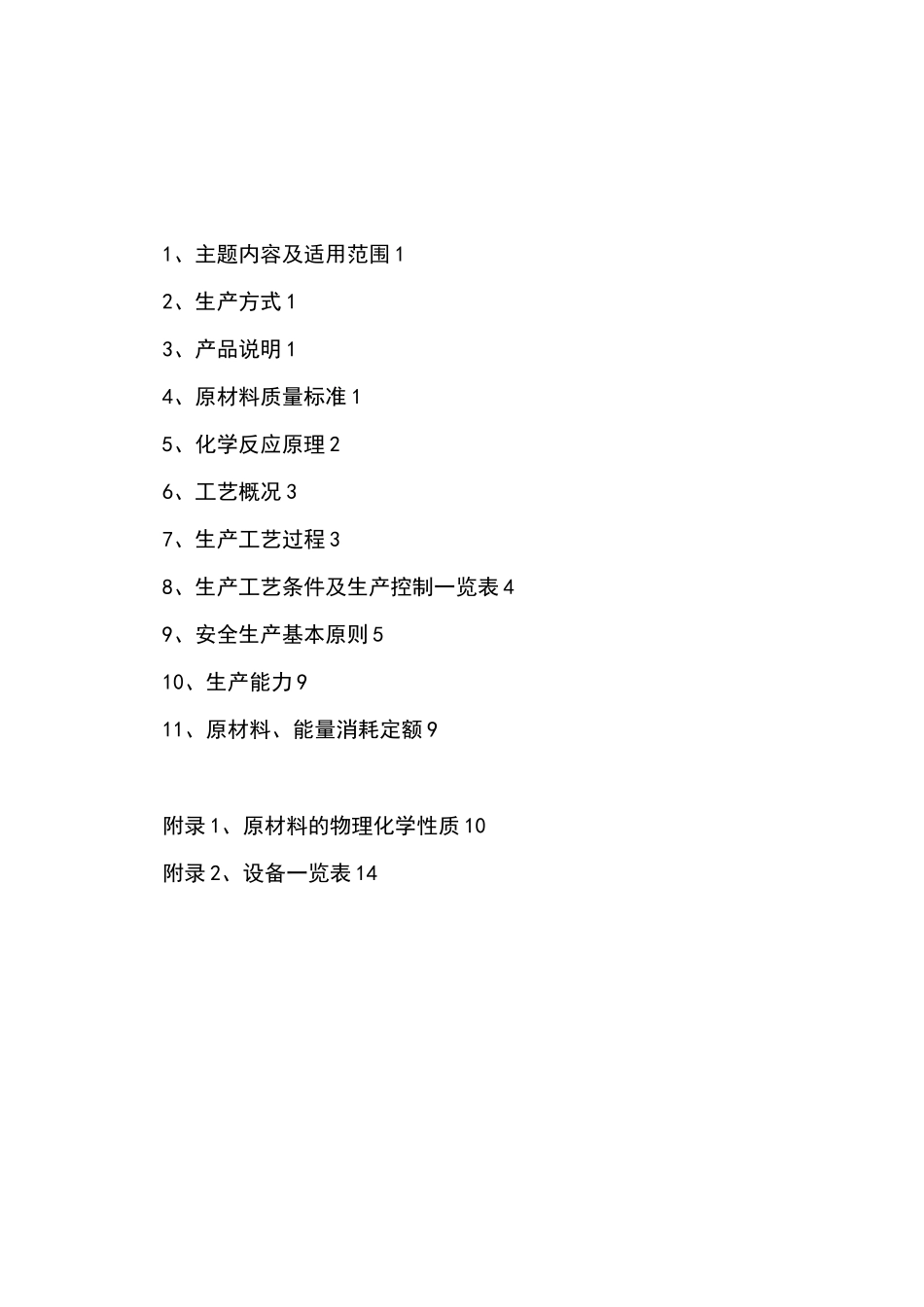

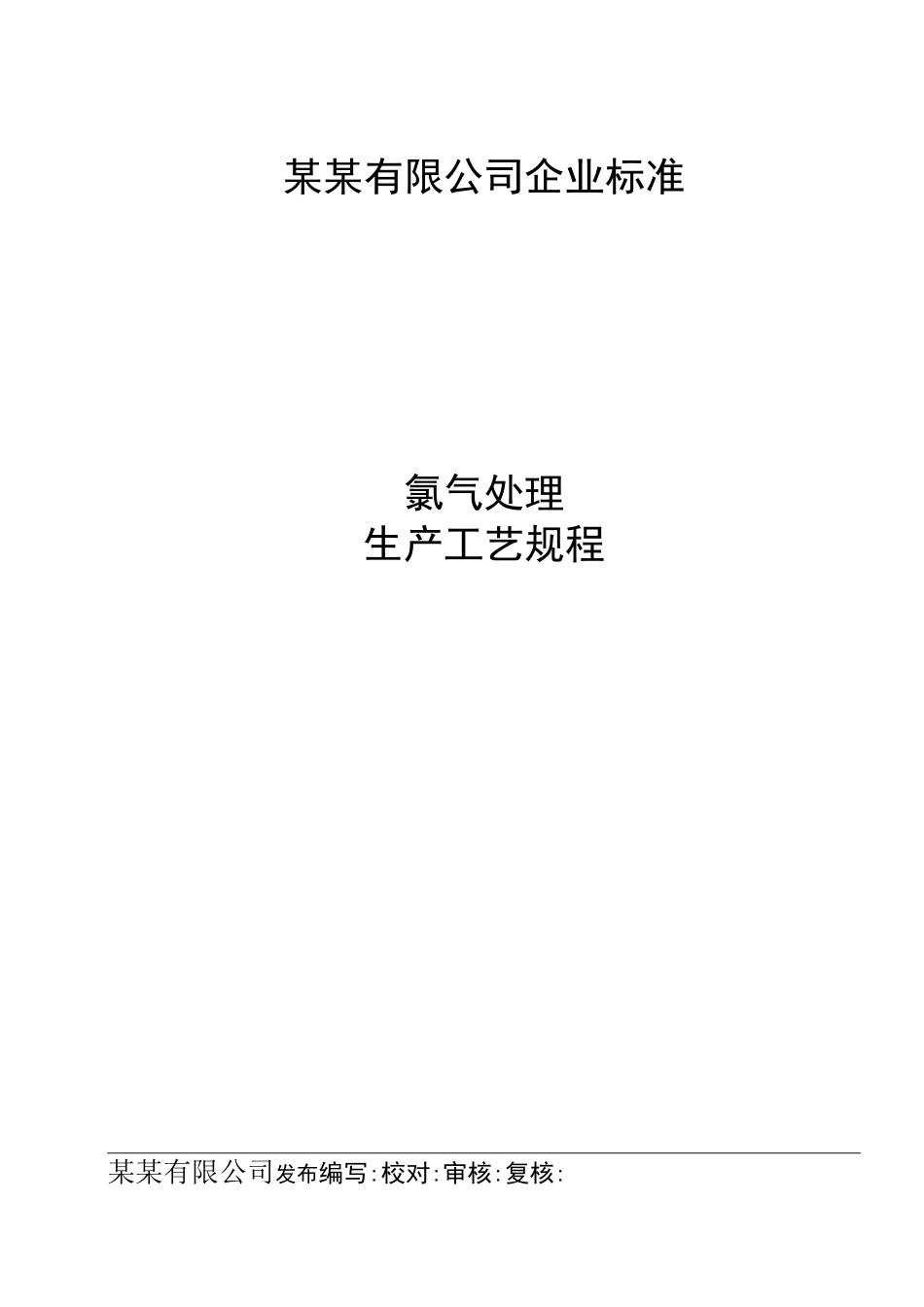

某某有限公司企业标准氯气处理生产工艺规程某某有限公司发布编写:校对:审核:复核:审批1、主题内容及适用范围 12、生产方式 13、产品说明 14、原材料质量标准 15、化学反应原理 26、工艺概况 37、生产工艺过程 38、生产工艺条件及生产控制一览表 49、安全生产基本原则 510、生产能力 911、原材料、能量消耗定额 9附录 1、原材料的物理化学性质 10附录 2、设备一览表 14221氯气处理生产工艺规程1.主题内容及适用范围本标准制定了湿氯气干燥处理的生产工艺规程。本标准适用于湿氯气干燥处理工艺。2. 生产方式采用洗涤降温，98%浓硫酸吸湿法干燥氯气。3. 产品说明3.1 化学名称：氯气分子式:Cl2分子量:71结构式：Cl-Cl3.1 性质3.2.1 物理性质氯气为黄绿色气体，一个大气压下密度为 3.214g/l,熔点 T00.98°C,沸点-34.6°C,有毒，有剧烈的刺激臭味，当空气中的浓度超过 40PPm,在 30 秒钟内就能危及人的生。3.2.2 化学性质氯为活泼元素，具有强氧化性，故用做强氧化剂和氯化剂，除氧、氮稀有气体，溴、碘、碳等外，能与一切单质及多种含氢化合物反应。(1)与水作用:Cl+HO=HCl+HClO(2)与氮氢化合物反应:2NH+3C1=NCl+3HCl323(3)与硫化氢作用:HS+Cl=2HCl+SI223.2.3 用途氯气用于制造漂白粉，漂白纸浆和布、合成盐酸，制造氯化物，饮水消毒，合成塑料和农药等。4. 原材料质量标准浓硫酸 98%(wt)循环水 30°C工业水 8C动力电 380V湿氯气质量规格:CL296%2COW1.5%2NWl.l%2HW0.4%20Wl%25. 化学反应过程由电解来的湿氯气首先经过氯水洗涤塔，进行洗涤降温，然后经过钛冷却器用冷却水间接冷却，使氯气温度降到一定值，经冷却后的氯气液依次进入泡沫干燥塔，填料塔、与从塔顶下来的硫酸直接进行逆向接触，与硫酸进行吸收脱水，最后氯气经氯压机加压输送到后部工序。6. 工艺概况3氯气处理工艺流程简图7. 生产工艺过程从电解来的 85°C 的湿氯气及来自真空脱氯的湿氯气首先进入氯水洗涤塔,被钛冷却器及水雾除沫器下来的氯水洗涤后,除去了夹带的大量杂质及盐雾,然后进入第一段钛冷，被 30C 的循环水冷却，再由 8C 的新鲜水在第二段钛冷进行冷却，此时氯气的温度被冷却到 12-15C 冷却后的氯气经水雾除沫器除去其中夹带的水雾,从泡沫干燥塔底部进入塔内,与塔顶加入的来自塔酸高位槽的硫酸进行直接逆向接触，形成泡沫层吸收水分，然后从泡沫塔顶部出来进入填料塔底部，用从循环槽来的硫酸进行干燥，由氯压机压缩后，经酸雾除沫器...
