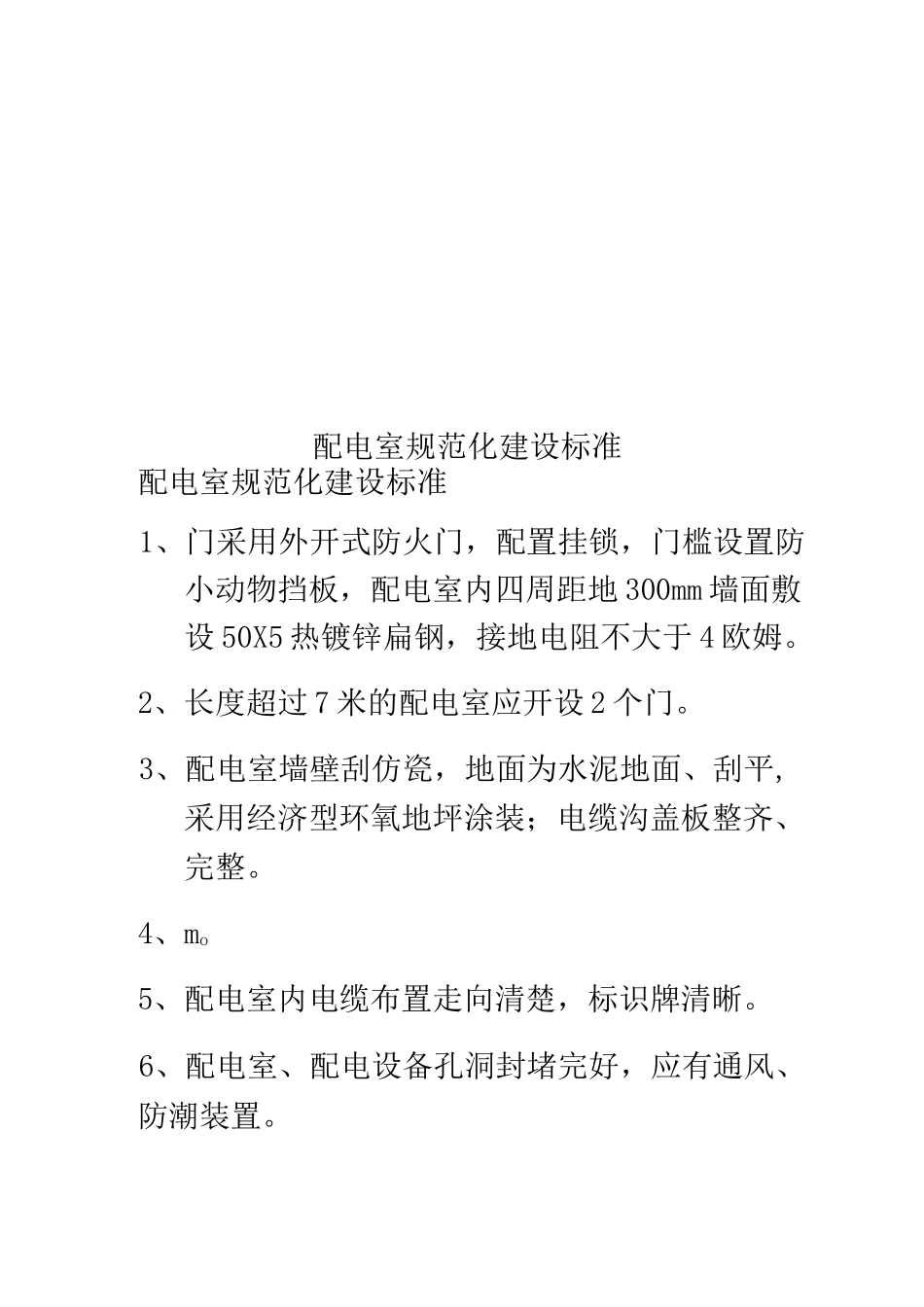

配电室规范化建设标准

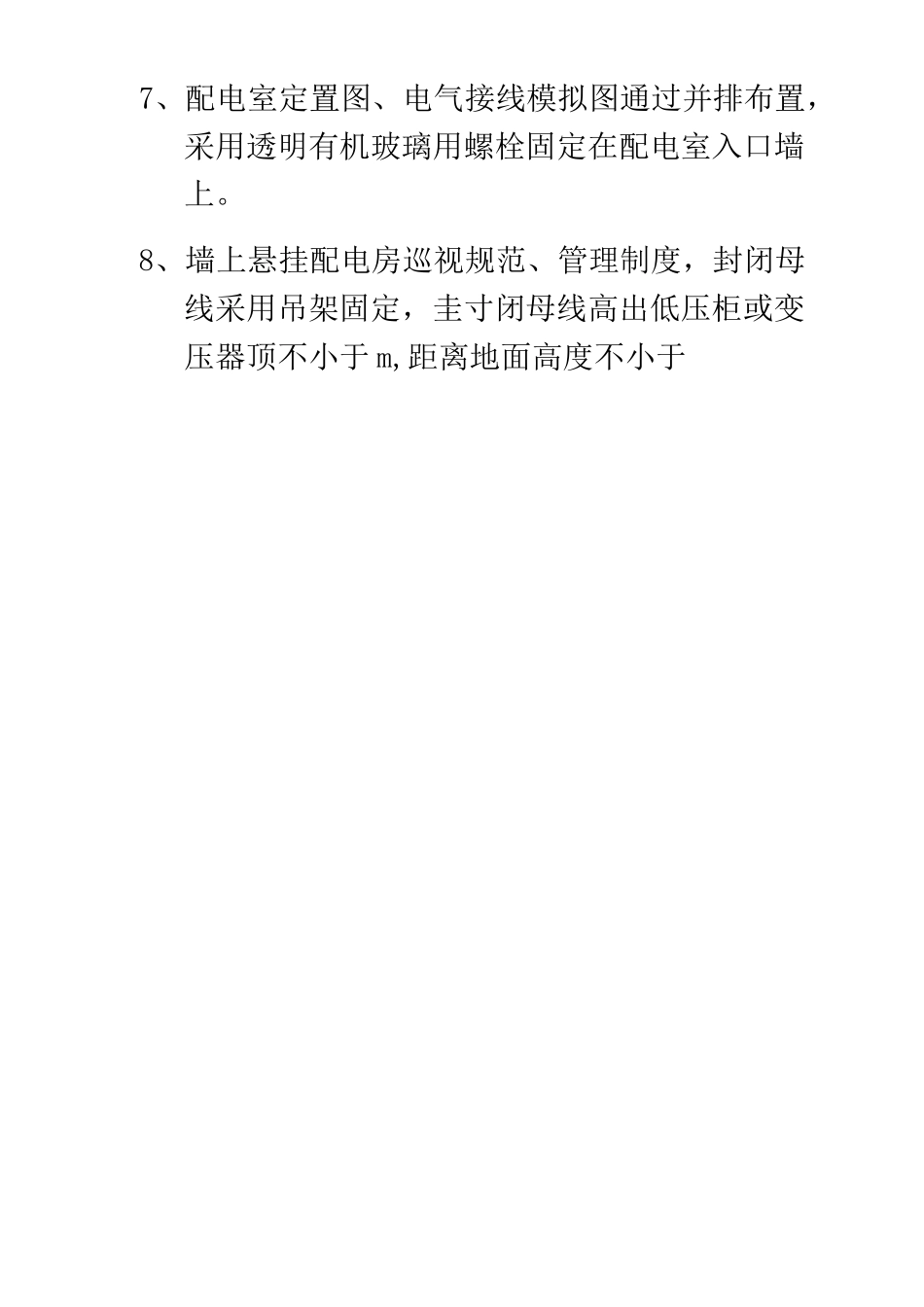

配电室规范化建设标准配电室规范化建设标准1、门采用外开式防火门，配置挂锁，门槛设置防小动物挡板，配电室内四周距地 300mm 墙面敷设 50X5 热镀锌扁钢，接地电阻不大于 4 欧姆。2、长度超过 7 米的配电室应开设 2 个门。3、配电室墙壁刮仿瓷，地面为水泥地面、刮平,采用经济型环氧地坪涂装；电缆沟盖板整齐、完整。4、mo5、配电室内电缆布置走向清楚，标识牌清晰。6、配电室、配电设备孔洞封堵完好，应有通风、防潮装置。7、配电室定置图、电气接线模拟图通过并排布置，采用透明有机玻璃用螺栓固定在配电室入口墙上。8、墙上悬挂配电房巡视规范、管理制度，封闭母线采用吊架固定，圭寸闭母线高出低压柜或变压器顶不小于 m,距离地面高度不小于2.5m。9、配电室放置巡视标准化记录卡、台区相关图纸、设备技术资料。10、本标准由公司生产技术部负责解释与修订。附表：配电室、开关站等规范化建设标准配置表序号物资名称型号规格单位数量规范说明1配电室铭牌550*350mm块3悬挂所（室）门上方正中间2“禁止烟火”警示牌200*160mm块2采用自功螺丝安装在所（室）左扇门1.8 米高度。所配置 2 块分别安装在所（室）的大、小门上。3“未经许可不得入内”警示牌200*160mm块34“必须带安全帽”警示牌200*160mm块25“注意通风”警示牌200*160mm块26“紧急出口”警示牌350*300mm块37“灭火器”警示牌350*300mm块4粘贴在放“灭火器箱”处的墙面上方，并编号8“防火封堵”标识200*75mm处 按实根据设计在所（室）内有“防火隔堵”的电缆沟盖板上方制作9电气接线模拟图板1200*1000mm块1一次结构图10定置图用 A3 纸采用CAD 绘制，并制作图框图（450*块1所（室）内各设施放置位置图350mm)11温、湿度定时控制箱根据温、湿度定时控制，不锈钢箱戈112应急灯墙挂式盏6装设高度为距地面 2m13排气扇低噪音强力进出排风机(0.25km,①mm)台4数量可视“通风”情况增减14配电柜双重编号红色不干胶，字体为粗圆，柜 按实配电柜前后面应粘贴一致RM6、SM6 柜中 文 字为3*2cm,数 字 为3*l・5cm，一般 高 压柜 中 文字为7*4cm,数 字 为7*3・5cm。15设备标示所（室）内各开关名称、开关分合、高（低）处 按实均可采用标签机 TZ-631—12mm 标签色带打印，粘贴标示压柜相序、带电显示器、故障指示器和空开、刀闸、指示灯、交直流熔丝、压板名称及温控箱等标示。箱式干式变高、低压侧标示、。16安全工具器柜1865W*520D*1 戈1落地或壁挂式645H（铝合金外...
