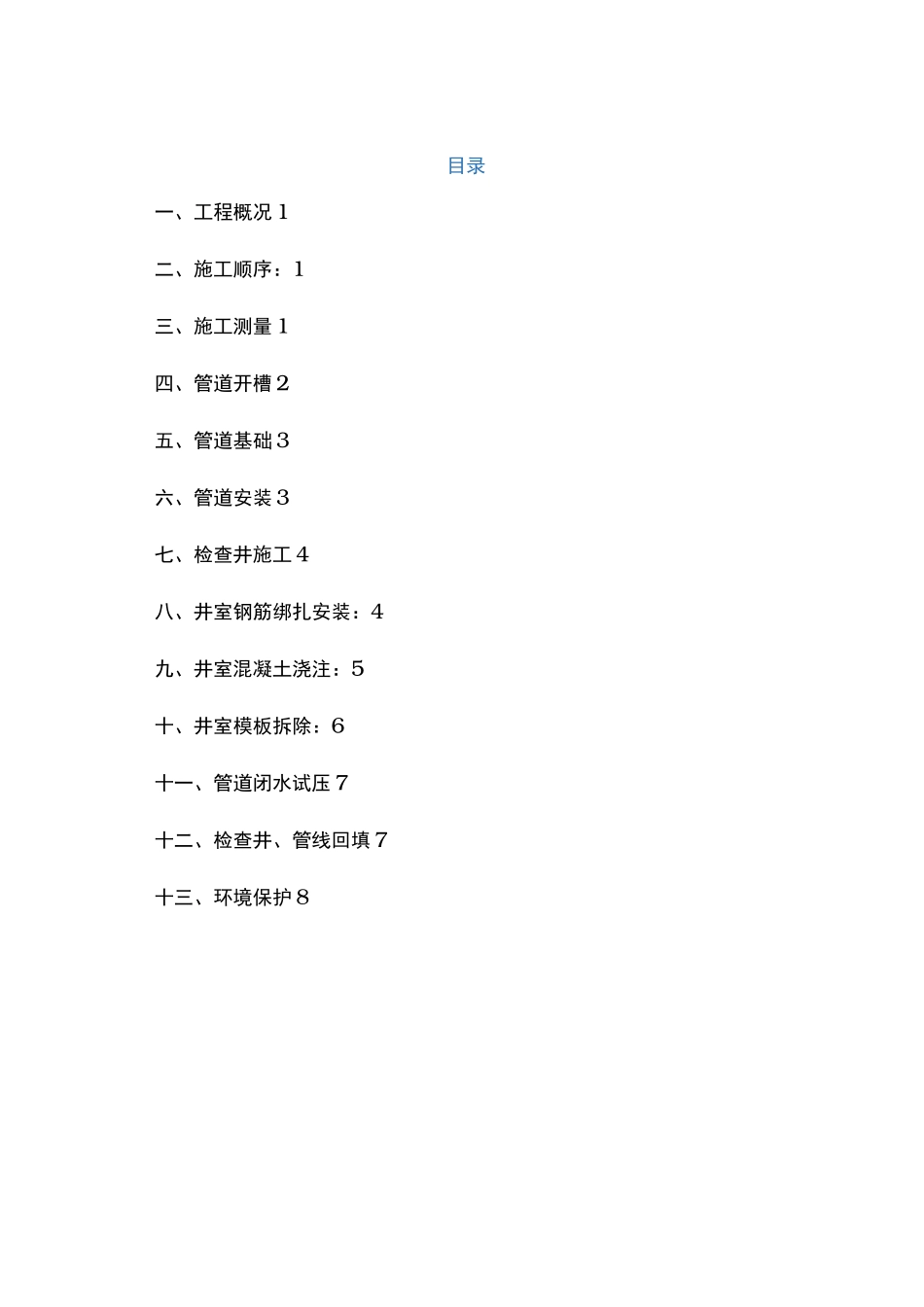

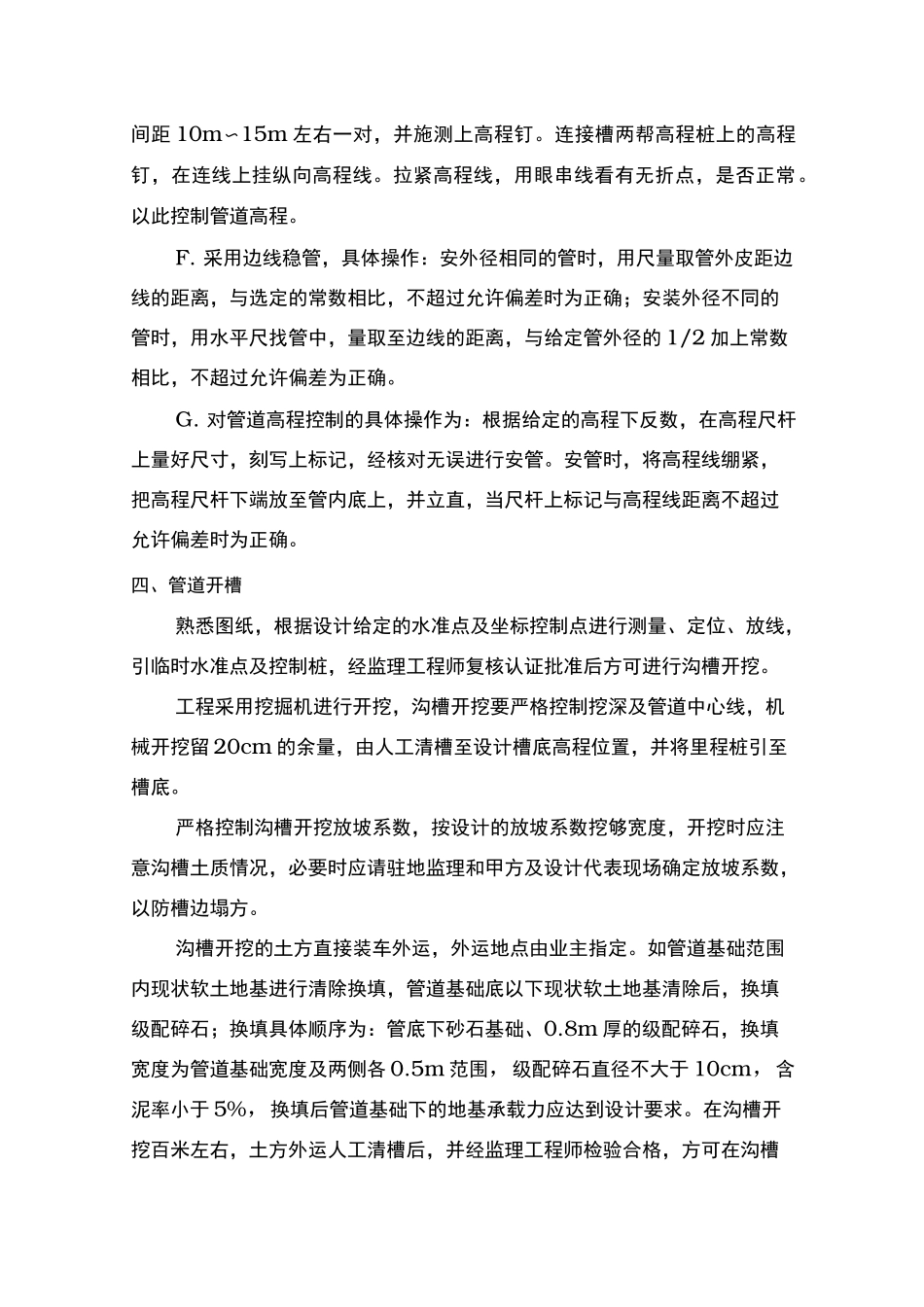

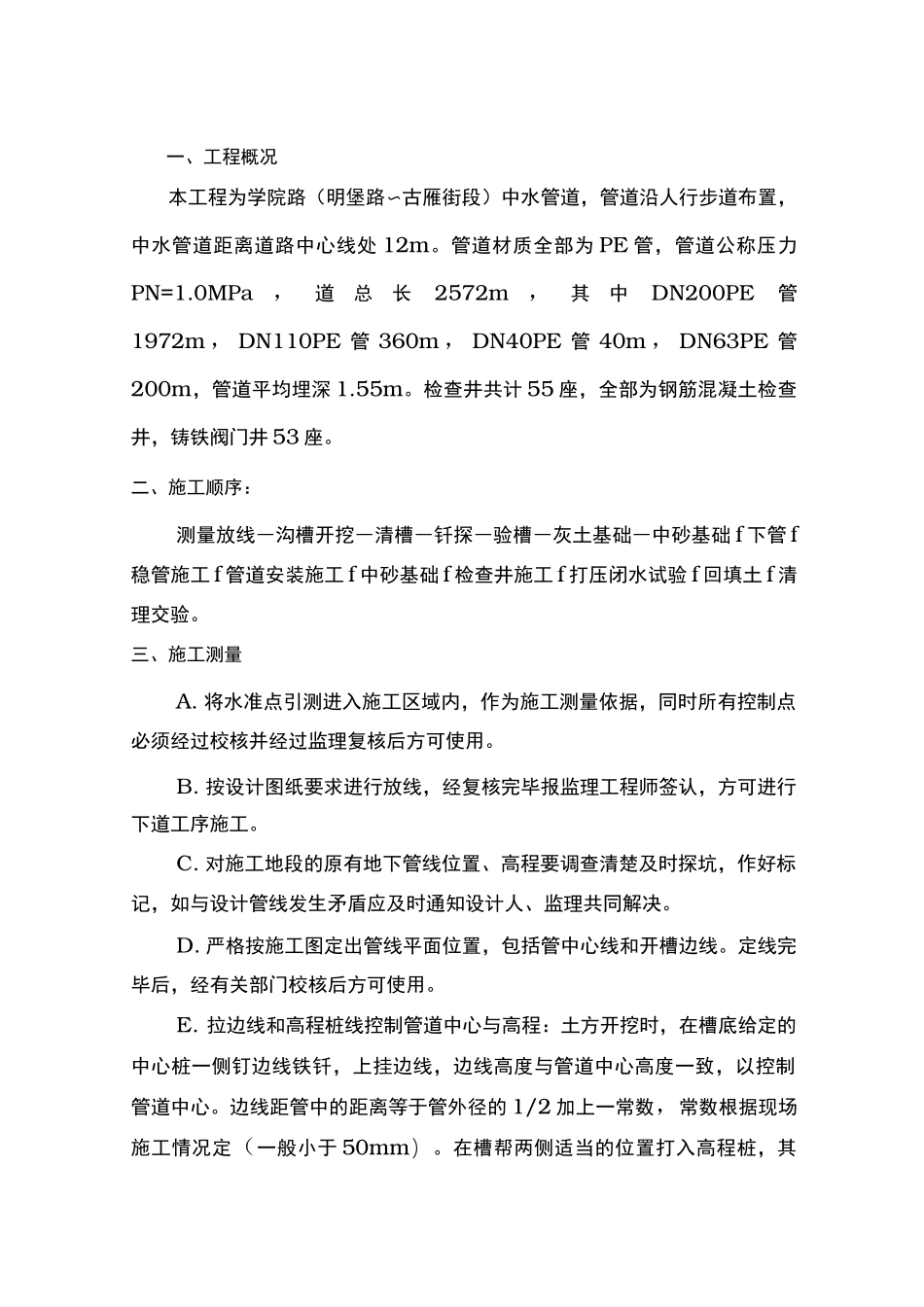

目录一、工程概况 1二、施工顺序：1三、施工测量 1四、管道开槽 2五、管道基础 3六、管道安装 3七、检查井施工 4八、井室钢筋绑扎安装：4九、井室混凝土浇注：5十、井室模板拆除：6十一、管道闭水试压 7十二、检查井、管线回填 7十三、环境保护 8一、工程概况本工程为学院路（明堡路〜古雁街段）中水管道，管道沿人行步道布置，中水管道距离道路中心线处 12m。管道材质全部为 PE 管，管道公称压力PN=1.0MPa ，道总长2572m ，其中DN200PE管1972m ， DN110PE 管 360m ， DN40PE 管 40m ， DN63PE 管200m，管道平均埋深 1.55m。检查井共计 55 座，全部为钢筋混凝土检查井，铸铁阀门井 53 座。二、施工顺序：测量放线―沟槽开挖―清槽―钎探―验槽―灰土基础―中砂基础 f 下管 f稳管施工 f 管道安装施工 f 中砂基础 f 检查井施工 f 打压闭水试验 f 回填土 f 清理交验。三、施工测量A. 将水准点引测进入施工区域内，作为施工测量依据，同时所有控制点必须经过校核并经过监理复核后方可使用。B. 按设计图纸要求进行放线，经复核完毕报监理工程师签认，方可进行下道工序施工。C. 对施工地段的原有地下管线位置、高程要调查清楚及时探坑，作好标记，如与设计管线发生矛盾应及时通知设计人、监理共同解决。D. 严格按施工图定出管线平面位置，包括管中心线和开槽边线。定线完毕后，经有关部门校核后方可使用。E. 拉边线和高程桩线控制管道中心与高程：土方开挖时，在槽底给定的中心桩一侧钉边线铁钎，上挂边线，边线高度与管道中心高度一致，以控制管道中心。边线距管中的距离等于管外径的 1/2 加上一常数，常数根据现场施工情况定（一般小于 50mm）。在槽帮两侧适当的位置打入高程桩，其间距 10m〜15m 左右一对，并施测上高程钉。连接槽两帮高程桩上的高程钉，在连线上挂纵向高程线。拉紧高程线，用眼串线看有无折点，是否正常。以此控制管道高程。F. 采用边线稳管，具体操作：安外径相同的管时，用尺量取管外皮距边线的距离，与选定的常数相比，不超过允许偏差时为正确；安装外径不同的管时，用水平尺找管中，量取至边线的距离，与给定管外径的 1/2 加上常数相比，不超过允许偏差为正确。G. 对管道高程控制的具体操作为：根据给定的高程下反数，在高程尺杆上量好尺寸，刻写上标记，经核对无误进行安管。安管时，将高程线绷紧，把高程尺杆下端放至管内底上，并立直，当尺杆上标记与高程线距离不...
