桩基施工总结报告

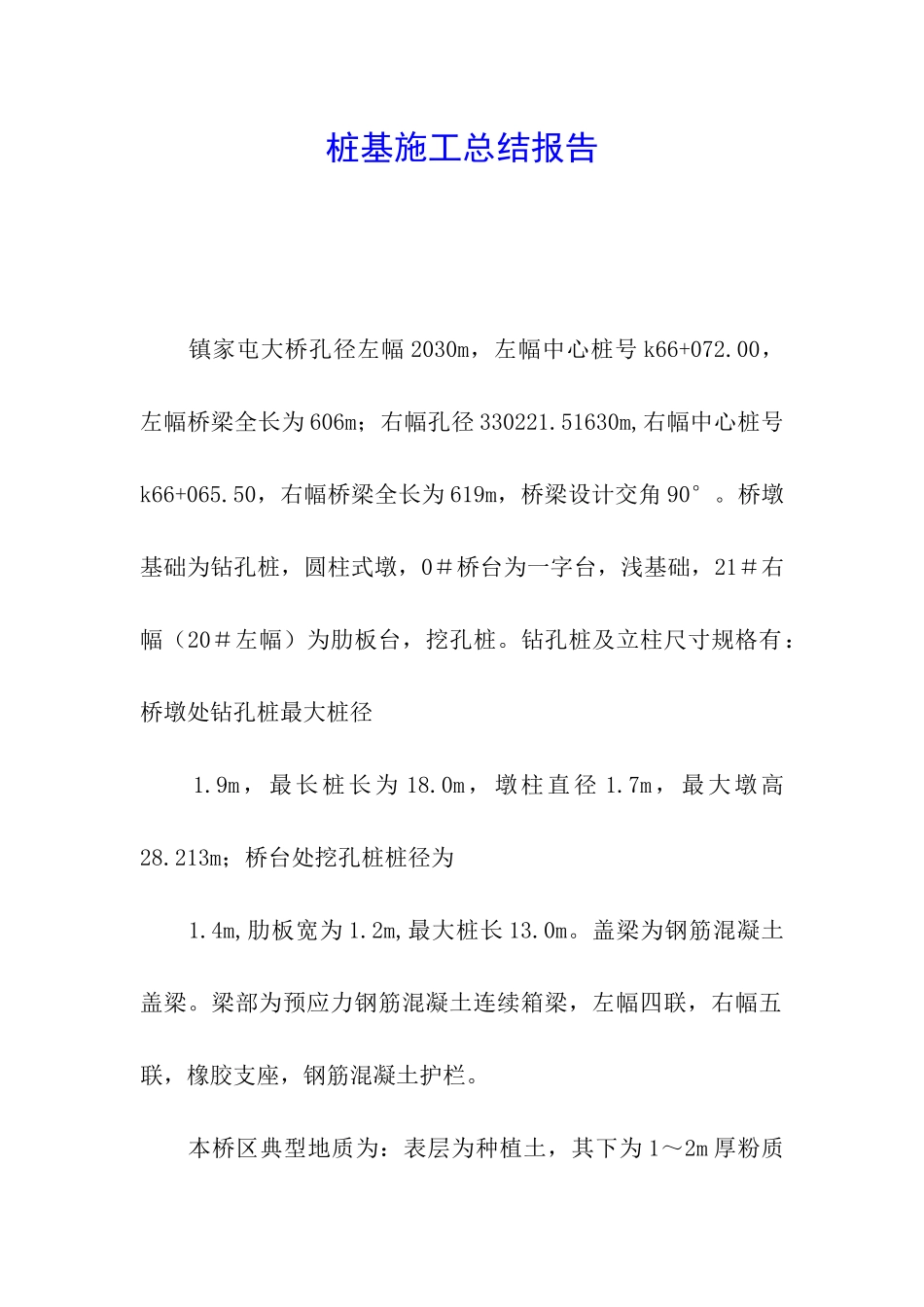

桩基施工总结报告 镇家屯大桥孔径左幅 2030m，左幅中心桩号 k66+072.00，左幅桥梁全长为 606m；右幅孔径 330221.51630m,右幅中心桩号k66+065.50，右幅桥梁全长为 619m，桥梁设计交角 90°。桥墩基础为钻孔桩，圆柱式墩，0＃桥台为一字台，浅基础，21＃右幅（20＃左幅）为肋板台，挖孔桩。钻孔桩及立柱尺寸规格有：桥墩处钻孔桩最大桩径 1.9m，最长桩长为 18.0m，墩柱直径 1.7m，最大墩高28.213m；桥台处挖孔桩桩径为 1.4m,肋板宽为 1.2m,最大桩长 13.0m。盖梁为钢筋混凝土盖梁。梁部为预应力钢筋混凝土连续箱梁，左幅四联，右幅五联，橡胶支座，钢筋混凝土护栏。 本桥区典型地质为：表层为种植土，其下为 1～2m 厚粉质粘土、5～6m 漂石土及中风化砂质板岩。首件桩基工程选择在镇家屯大桥，因为此处地址情况可完全代表全线桩基地址。 二、施工机械人员的配备 首件桩基实际投入的主要设备： Z50L 装载机 1 台，20T 吊车 1 台，PC200 挖机 1 台，JZQ500型冲击钻机 2 台， 3.5KW 泥浆泵 3 台，2.2KW 抽水泵 3 台，砼搅拌车 3 辆(8m3)，BX400/500 型电焊机 2 台，钢筋弯曲机 2 台，钢筋切断机 1 台，φ=30cm 导管（丝扣接头）及漏斗 2 套，75KW 发电机 1台（备用），SET2130 全站仪 1 台，SDZ2 水准仪 1 台。 实际投入的人员有 10 人，其中现场负责人员 1，电焊工 2人，吊车司机 1 人，其他辅助作业人员 6 人，砼搅拌站机械各配有相应司机人员。 三、施工工艺 ① 测量放样 根据设计图纸采纳坐标法用全站仪进行测量放样，定出各个桩位并打上木桩，再钉上小铁钉，施工人员用白灰标记，并向两侧呈“十”字引出护桩；钻机就位后用水准仪测定孔位护筒标高，算出桩底标高以便在施工中用测绳控制钻孔深度。 ②制作和埋设护筒 护筒是钻孔灌注桩施工的重要内容之一，有固定桩位、锥导向、隔离地面水并保证泥浆在孔内高出地下水或施工水位一定高度，形成静水压力，以保证孔壁不致坍塌的作用。在施工过程中往往由于护筒埋设不法律规范，发生坍孔，偏位等事故，造成不必要损失，护筒看起来简单，其实它的作用万万不可轻视。 A、 护筒的材料和制作 护筒采纳 δ=8mm 钢板卷制而成，内径 2.2m，每节高度2.5m。 B、护筒的埋设 护筒的埋设实行挖埋法、加压法。将护筒底埋入较为密实的稳定土层，保证护筒位置平、直、稳固、准确、不变位，底部不漏水，能保持孔内水头稳定，形成静水压力...
