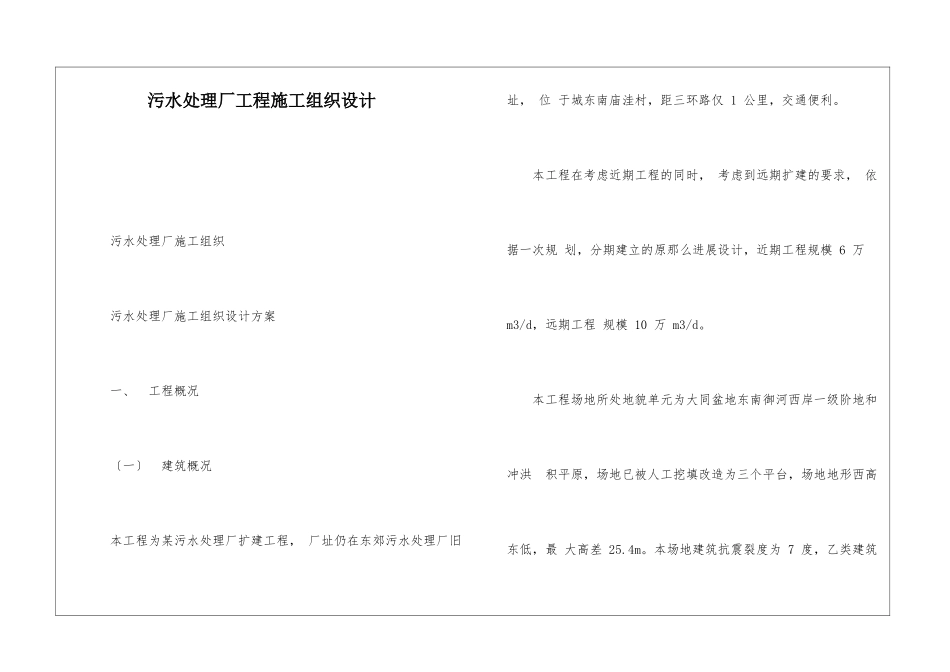

污水处理厂工程施工组织设计

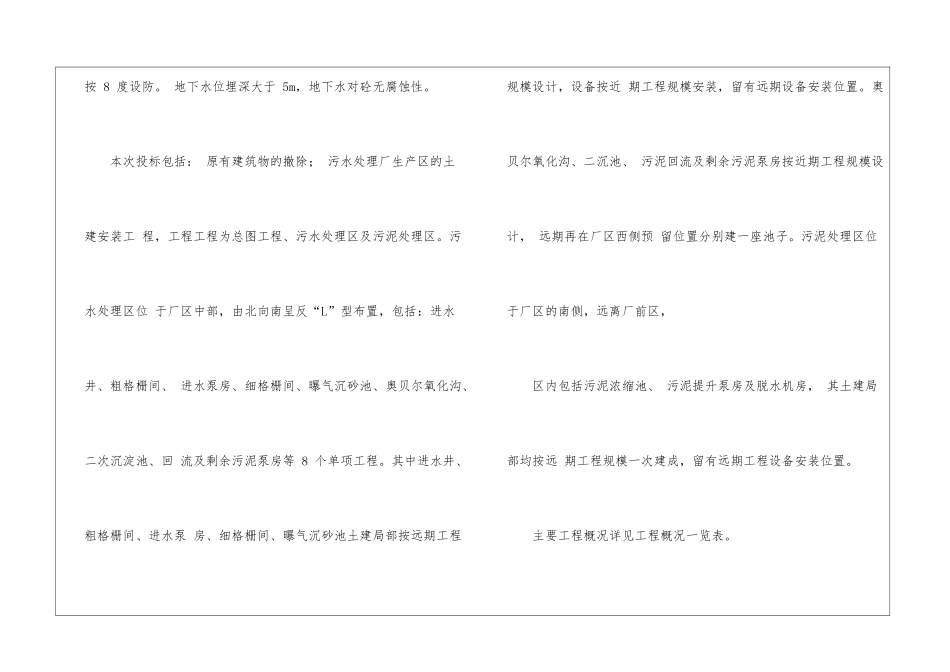

污水处理厂工程施工组织设计 污水处理厂施工组织 污水处理厂施工组织设计方案 一、 工程概况 〔一〕 建筑概况 本工程为某污水处理厂扩建工程， 厂址仍在东郊污水处理厂旧址， 位 于城东南庙洼村，距三环路仅 1 公里，交通便利。 本工程在考虑近期工程的同时， 考虑到远期扩建的要求， 依据一次规 划，分期建立的原那么进展设计，近期工程规模 6 万 m3/d，远期工程 规模 10 万 m3/d。 本工程场地所处地貌单元为大同盆地东南御河西岸一级阶地和冲洪 积平原，场地已被人工挖填改造为三个平台，场地地形西高东低，最 大高差 25.4m。本场地建筑抗震裂度为 7 度，乙类建筑按 8 度设防。 地下水位埋深大于 5m，地下水对砼无腐蚀性。 本次投标包括： 原有建筑物的撤除； 污水处理厂生产区的土建安装工 程，工程工程为总图工程、污水处理区及污泥处理区。污水处理区位 于厂区中部，由北向南呈反“L”型布置，包括：进水井、粗格栅间、 进水泵房、细格栅间、曝气沉砂池、奥贝尔氧化沟、二次沉淀池、回 流及剩余污泥泵房等 8 个单项工程。其中进水井、粗格栅间、进水泵 房、细格栅间、曝气沉砂池土建局部按远期工程规模设计，设备按近 期工程规模安装，留有远期设备安装位置。奥贝尔氧化沟、二沉池、 污泥回流及剩余污泥泵房按近期工程规模设计， 远期再在厂区西侧预 留位置分别建一座池子。污泥处理区位于厂区的南侧，远离厂前区， 区内包括污泥浓缩池、 污泥提升泵房及脱水机房， 其土建局部均按远 期工程规模一次建成，留有远期工程设备安装位置。 主要工程概况详见工程概况一览表。 〔二〕 安装概况 本工程安装内容包括工艺设备、工艺管道、电气及室内暖卫等。 1、工艺流程：城市污水经过粗格栅、进水提升泵、细格栅、曝气沉 砂池、 ORBAL 氧化沟、二次沉淀池等设施进展净化处理，到达排放标 准后排入标准后排入御河。 2、工艺设备：手、〔电〕动两用阀门启闭机、回转式机械格栅、不 锈钢渠闸门、栅渣车、电动葫芦、机械细格栅、螺旋输送机、栅渣压 实机、三叶罗茨式鼓风机、吸砂泵、砂水分别器、 A、B 型转蝶、分 折式吸泥机、污泥泵、栅杷浓缩机、偏心螺杆泵，手动单轨小车、环 链手拉葫芦、 蝶阀、 闸阀、 刀阀、 带式压滤机、 电动单梁悬挂起重机、 水平螺旋输送机、 螺旋输送机、 空气压缩机、 冲洗水加压泵、 加药泵、 药液泵、药液搅拌机。 3、工艺管道；由污水处...
