焊接设备的接地保护

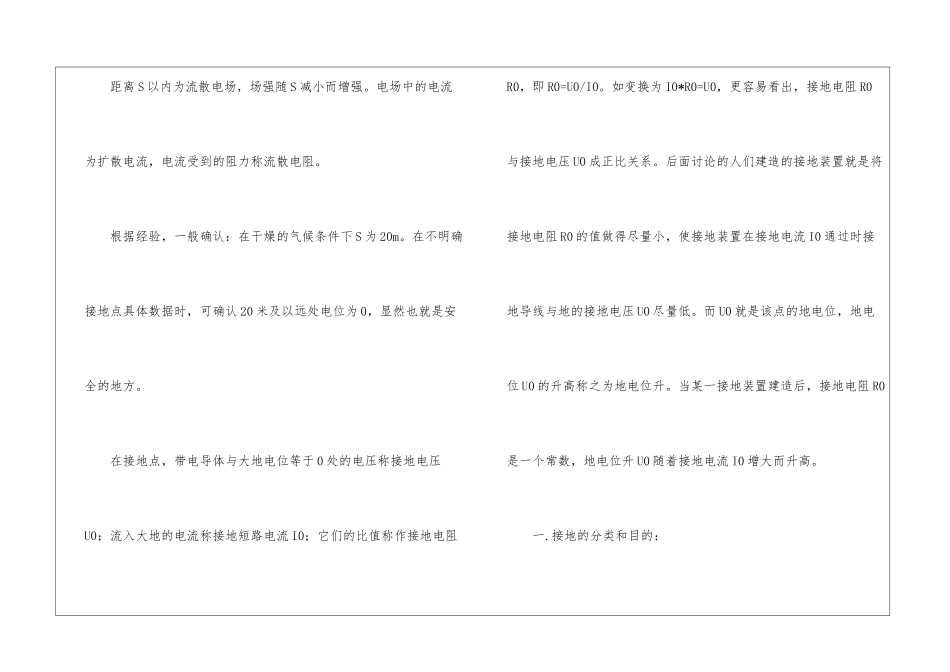

焊接设备的接地保护 一.概述： 焊接设备的接地，是保障焊接设备安全、操作人员安全和设备正常运行的必要措施。可以认为，凡是与电网连接的所有仪器设备都应当接地；凡是电力需要到达的地方，就是接地工程需要作到的地方。由此可以我们知道，接地工程的广泛性和重要性。 一方面，随着时代的进步，强功能高价值焊接设备的广泛使用，要求提供更加可靠的接地保护；另一方面，微电子技术的推广，使得现代焊接设备要求更低的接地电阻，还往往需要抗干扰。 二.接地的概念： 带电导体与大地相接触的现象称为接地。该定义中隐含了一个事实——导体对大地放电。那么什么是"地"呢？就是以接地点为圆心，以距离 S 为半径的半球形以远、0 电位的地方，称作电气上的"地"。如图所示 距离 S 以内为流散电场，场强随 S 减小而增强。电场中的电流为扩散电流，电流受到的阻力称流散电阻。 根据经验，一般确认：在干燥的气候条件下 S 为 20m。在不明确接地点具体数据时，可确认 20 米及以远处电位为 0，显然也就是安全的地方。 在接地点，带电导体与大地电位等于 0 处的电压称接地电压U0；流入大地的电流称接地短路电流 I0；它们的比值称作接地电阻R0，即 R0=U0/I0。如变换为 I0*R0=U0，更容易看出，接地电阻 R0与接地电压 U0 成正比关系。后面讨论的人们建造的接地装置就是将接地电阻 R0 的值做得尽量小，使接地装置在接地电流 I0 通过时接地导线与地的接地电压 U0 尽量低。而 U0 就是该点的地电位，地电位 U0 的升高称之为地电位升。当某一接地装置建造后，接地电阻 R0是一个常数，地电位升 U0 随着接地电流 I0 增大而升高。 一.接地的分类和目的： 按接地的作用来分类，常用的有以下几种： ⑴.保护接地：防止电气设备的外壳带电，保护人员和设备不受损害为保护接地。 ⑵.工作接地：保障设备的正常运行需要为工作接地，例如配电变压器低压侧中性点的工作接地。 ⑶.过电压（防雷）接地：为了消除电气装置或设备的金属结构免遭过电压损坏的接地。 ⑷.静电接地：防止产生的聚集静电荷对设备的损坏而进行接地。 ⑸.隔离接地：把不能受干扰的电器设备或干扰源用金属外壳屏蔽起来并进行接地，以避开干扰信号影响设备正常工作。 本文主要介绍保护接地的重要性。保护接地是为防止绝缘损坏造成设备带电危及人身安全而设置的保护装置，它有接地与接零两种方式。按电力规定，凡采纳三相四线供电的系统，由于中性线接地，所...
