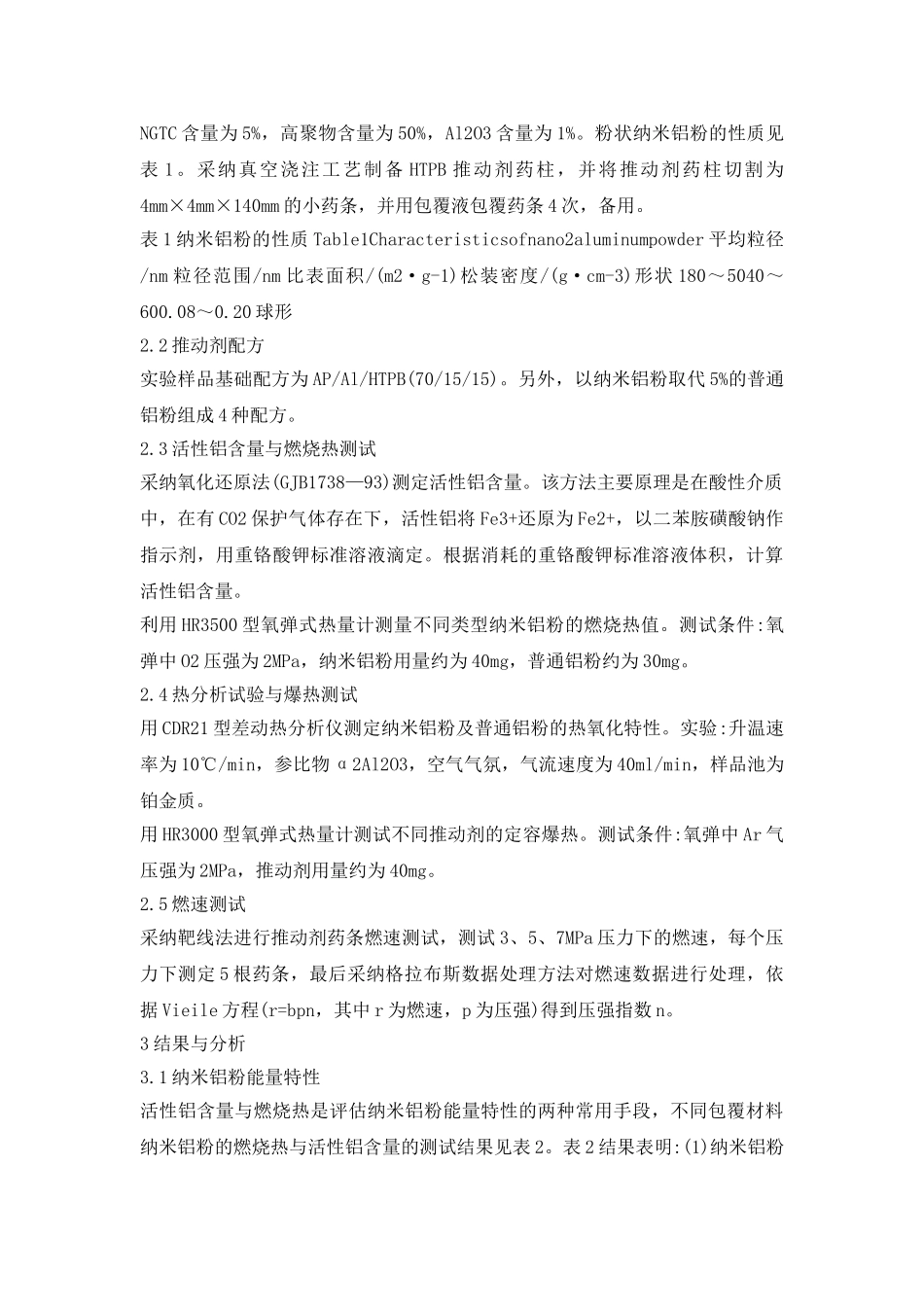

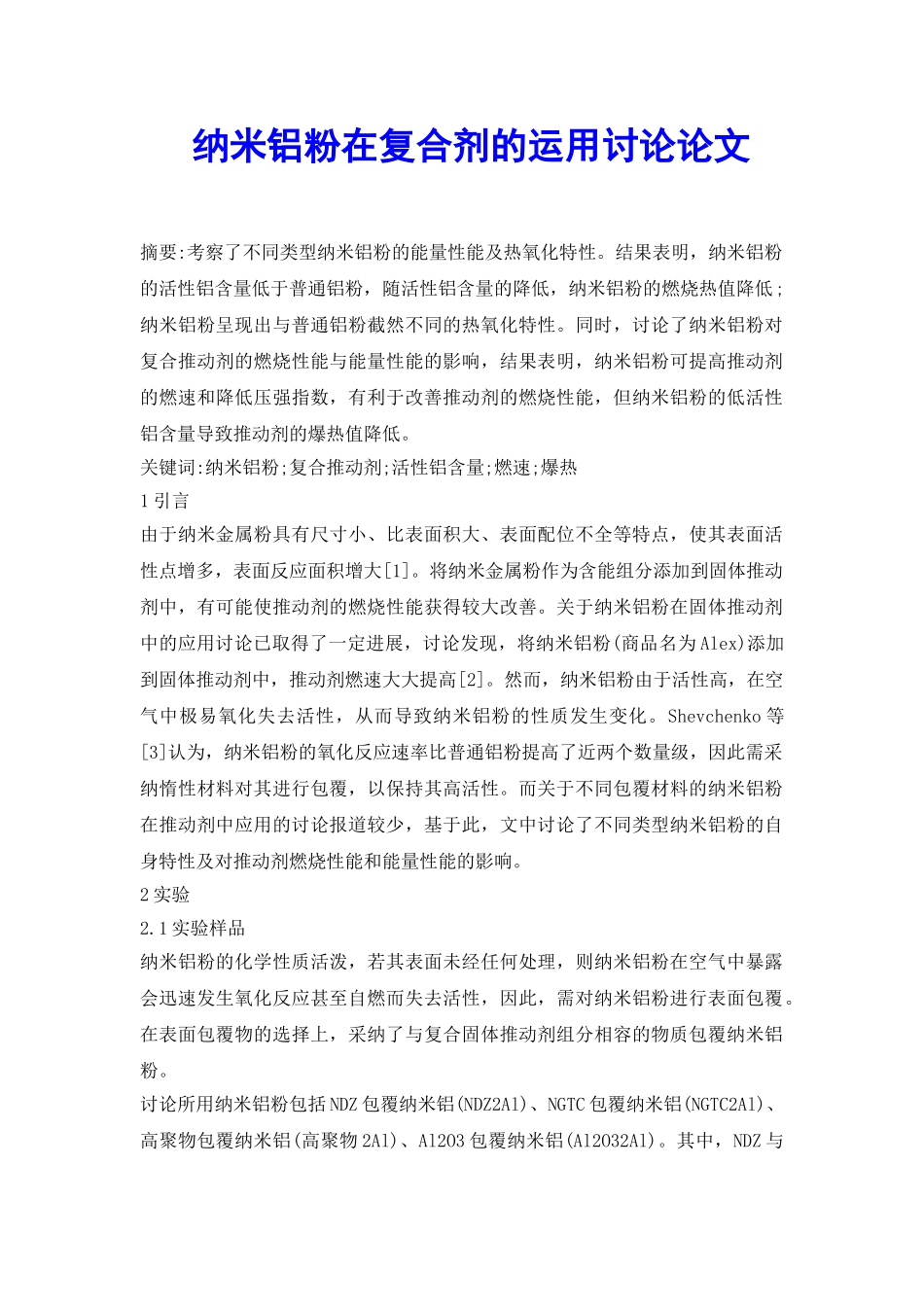

X X X X 论 文题 目： 专 业 学 号 学 生 姓 名 指 导 教 师 论 文 完 成 日 期 20XX 年 XX 月 纳米铝粉在复合剂的运用讨论论文摘要:考察了不同类型纳米铝粉的能量性能及热氧化特性。结果表明，纳米铝粉的活性铝含量低于普通铝粉，随活性铝含量的降低，纳米铝粉的燃烧热值降低;纳米铝粉呈现出与普通铝粉截然不同的热氧化特性。同时，讨论了纳米铝粉对复合推动剂的燃烧性能与能量性能的影响，结果表明，纳米铝粉可提高推动剂的燃速和降低压强指数，有利于改善推动剂的燃烧性能，但纳米铝粉的低活性铝含量导致推动剂的爆热值降低。关键词:纳米铝粉;复合推动剂;活性铝含量;燃速;爆热1 引言由于纳米金属粉具有尺寸小、比表面积大、表面配位不全等特点，使其表面活性点增多，表面反应面积增大[1]。将纳米金属粉作为含能组分添加到固体推动剂中，有可能使推动剂的燃烧性能获得较大改善。关于纳米铝粉在固体推动剂中的应用讨论已取得了一定进展，讨论发现，将纳米铝粉(商品名为 Alex)添加到固体推动剂中，推动剂燃速大大提高[2]。然而，纳米铝粉由于活性高，在空气中极易氧化失去活性，从而导致纳米铝粉的性质发生变化。Shevchenko 等[3]认为，纳米铝粉的氧化反应速率比普通铝粉提高了近两个数量级，因此需采纳惰性材料对其进行包覆，以保持其高活性。而关于不同包覆材料的纳米铝粉在推动剂中应用的讨论报道较少，基于此，文中讨论了不同类型纳米铝粉的自身特性及对推动剂燃烧性能和能量性能的影响。2 实验2.1 实验样品纳米铝粉的化学性质活泼，若其表面未经任何处理，则纳米铝粉在空气中暴露会迅速发生氧化反应甚至自燃而失去活性，因此，需对纳米铝粉进行表面包覆。在表面包覆物的选择上，采纳了与复合固体推动剂组分相容的物质包覆纳米铝粉。讨论所用纳米铝粉包括 NDZ 包覆纳米铝(NDZ2Al)、NGTC 包覆纳米铝(NGTC2Al)、高聚物包覆纳米铝(高聚物 2Al)、Al2O3 包覆纳米铝(Al2O32Al)。其中，NDZ 与NGTC 含量为 5%，高聚物含量为 50%，Al2O3 含量为 1%。粉状纳米铝粉的性质见表 1。采纳真空浇注工艺制备 HTPB 推动剂药柱，并将推动剂药柱切割为4mm×4mm×140mm 的小药条，并用包覆液包覆药条 4 次，备用。表 1 纳米铝粉的性质 Table1Characteristicsofnano2aluminumpowder 平均粒径/nm 粒径范围/nm 比表面积/(m2·g-1)松装密度/(g·cm-3)形状 180～5040～600.08～0.20 球形2.2 推动剂配方实验...
