2013年高考物理二轮复习 第一阶段专题六第2讲 专题特辑 课下 针对高考押题训练

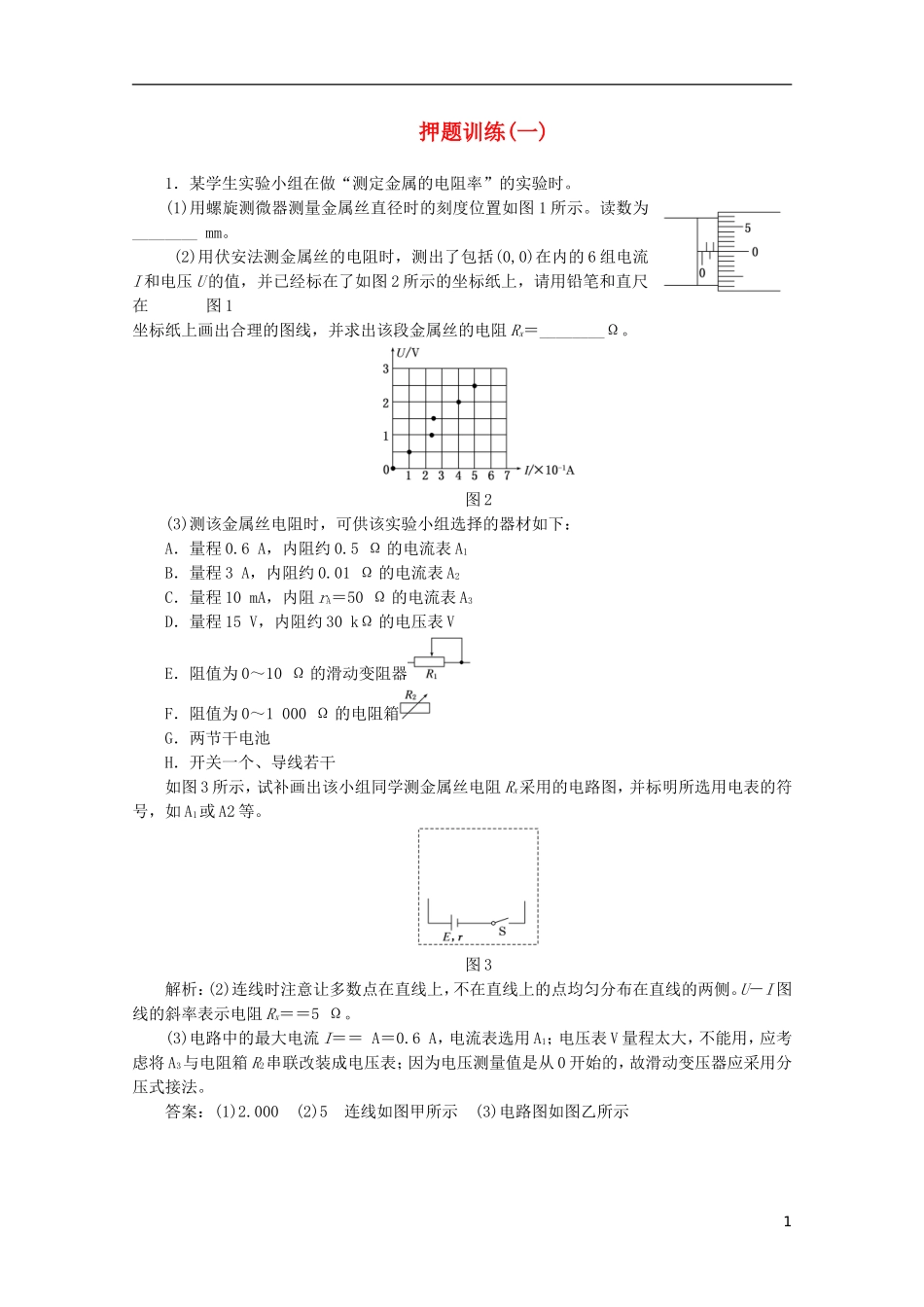

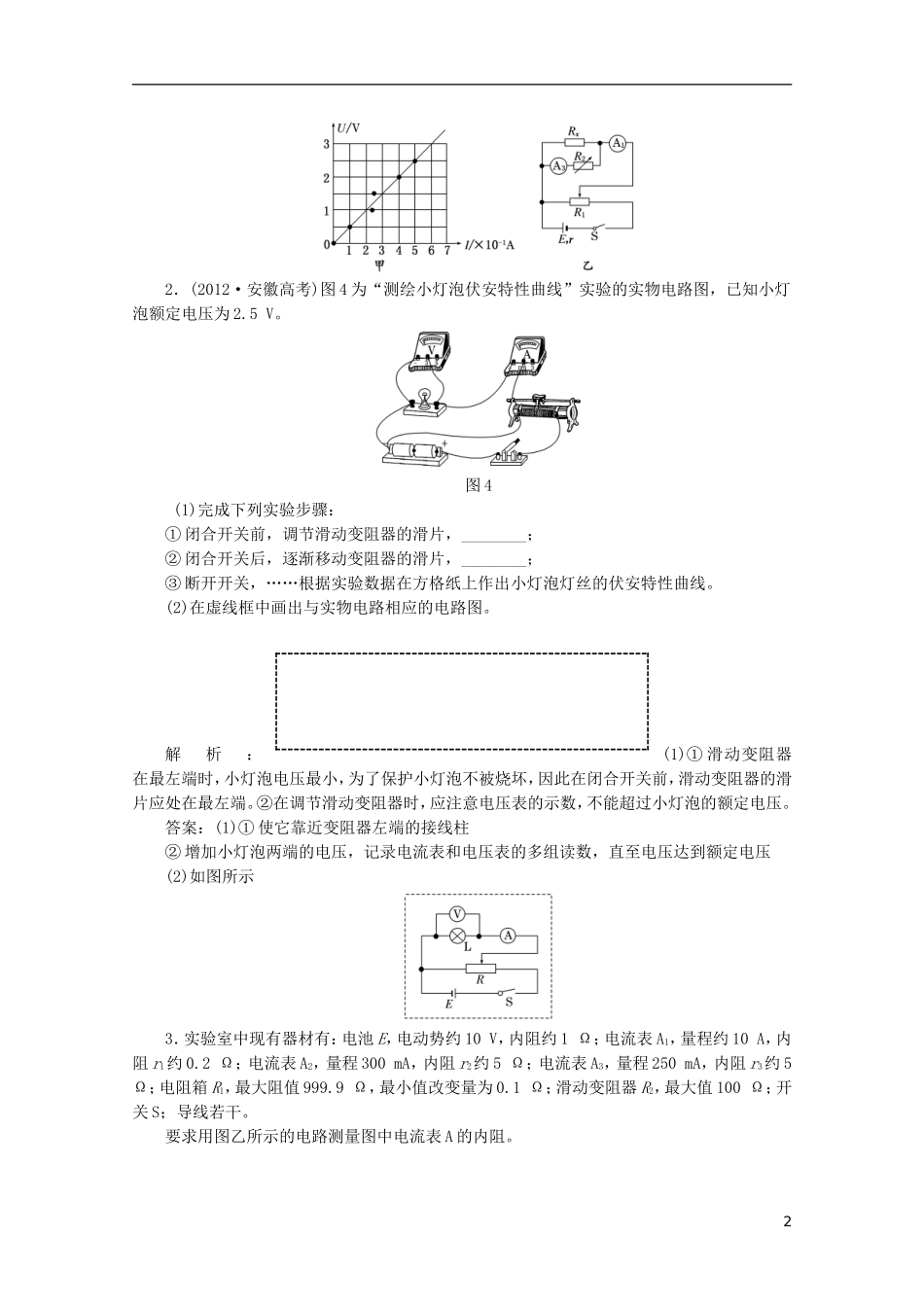

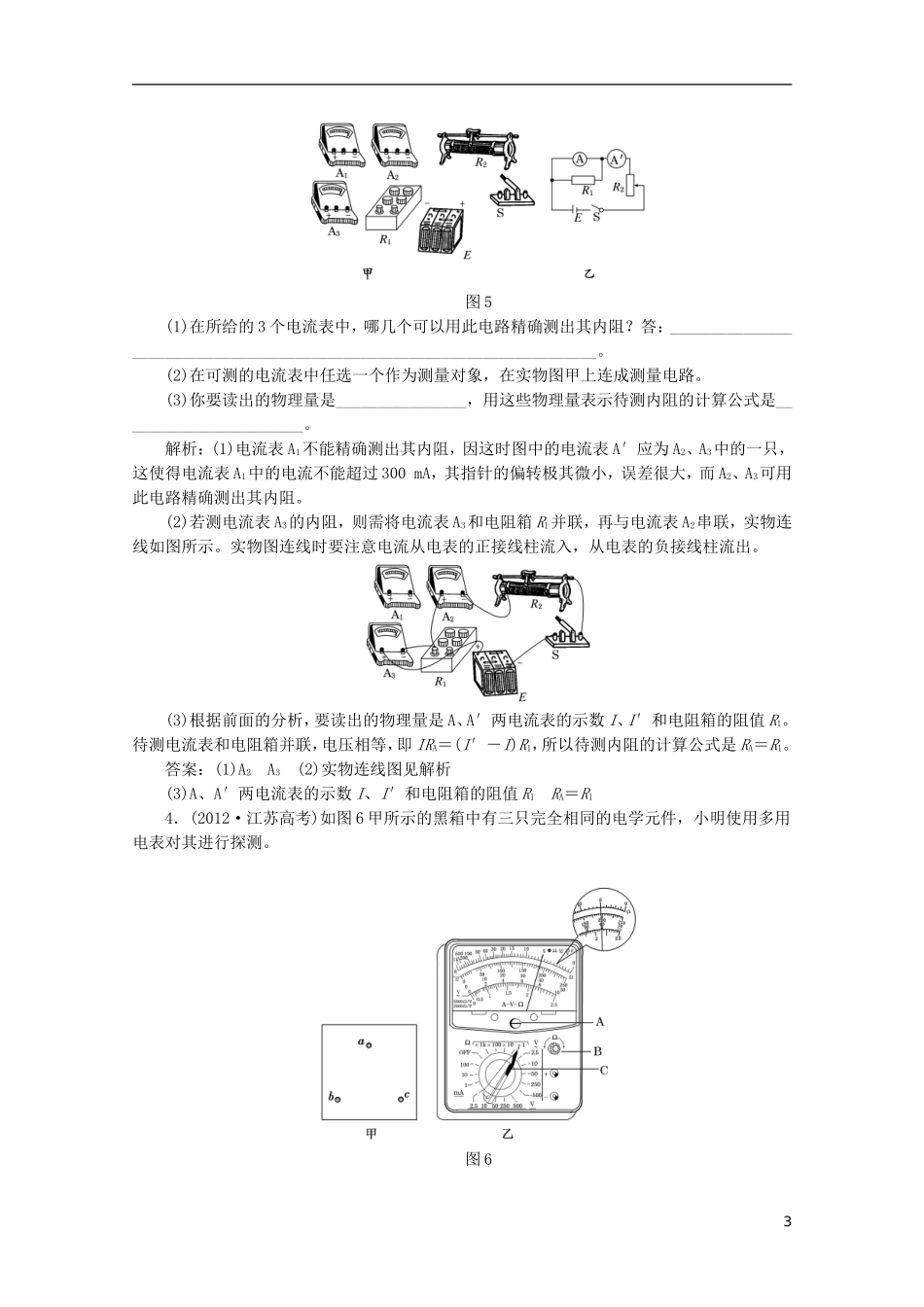

押题训练(一)1．某学生实验小组在做“测定金属的电阻率”的实验时。(1)用螺旋测微器测量金属丝直径时的刻度位置如图 1 所示。读数为________ mm。 (2)用伏安法测金属丝的电阻时，测出了包括(0,0)在内的 6 组电流I 和电压 U 的值，并已经标在了如图 2 所示的坐标纸上，请用铅笔和直尺在 图 1坐标纸上画出合理的图线，并求出该段金属丝的电阻 Rx＝________Ω。图 2(3)测该金属丝电阻时，可供该实验小组选择的器材如下：A．量程 0.6 A，内阻约 0.5 Ω 的电流表 A1B．量程 3 A，内阻约 0.01 Ω 的电流表 A2C．量程 10 mA，内阻 rA＝50 Ω 的电流表 A3D．量程 15 V，内阻约 30 kΩ 的电压表 VE．阻值为 0～10 Ω 的滑动变阻器F．阻值为 0～1 000 Ω 的电阻箱G．两节干电池H．开关一个、导线若干如图 3 所示，试补画出该小组同学测金属丝电阻 Rx采用的电路图，并标明所选用电表的符号，如 A1或 A2 等。图 3解析：(2)连线时注意让多数点在直线上，不在直线上的点均匀分布在直线的两侧。U－I 图线的斜率表示电阻 Rx＝＝5 Ω。(3)电路中的最大电流 I＝＝ A＝0.6 A，电流表选用 A1；电压表 V 量程太大，不能用，应考虑将 A3与电阻箱 R2串联改装成电压表；因为电压测量值是从 0 开始的，故滑动变压器应采用分压式接法。答案：(1)2.000 (2)5 连线如图甲所示 (3)电路图如图乙所示12．(2012·安徽高考)图 4 为“测绘小灯泡伏安特性曲线”实验的实物电路图，已知小灯泡额定电压为 2.5 V。图 4 (1)完成下列实验步骤：① 闭合开关前，调节滑动变阻器的滑片，________；② 闭合开关后，逐渐移动变阻器的滑片，________；③ 断开开关，……根据实验数据在方格纸上作出小灯泡灯丝的伏安特性曲线。(2)在虚线框中画出与实物电路相应的电路图。解析：(1)① 滑动变阻器在最左端时，小灯泡电压最小，为了保护小灯泡不被烧坏，因此在闭合开关前，滑动变阻器的滑片应处在最左端。②在调节滑动变阻器时，应注意电压表的示数，不能超过小灯泡的额定电压。答案：(1)① 使它靠近变阻器左端的接线柱② 增加小灯泡两端的电压，记录电流表和电压表的多组读数，直至电压达到额定电压(2)如图所示3．实验室中现有器材有：电池 E，电动势约 10 V，内阻约 1 Ω；电流表 A1，量程约 10 A，内阻 r1约 0.2 Ω；电流表 A2，量程 300 mA，内阻 r2约 5 Ω；电流表 A3，量程 250 mA，内阻...
