2013年高考物理二轮复习 第一阶段专题四第2讲 专题特辑 课下 针对高考押题训练

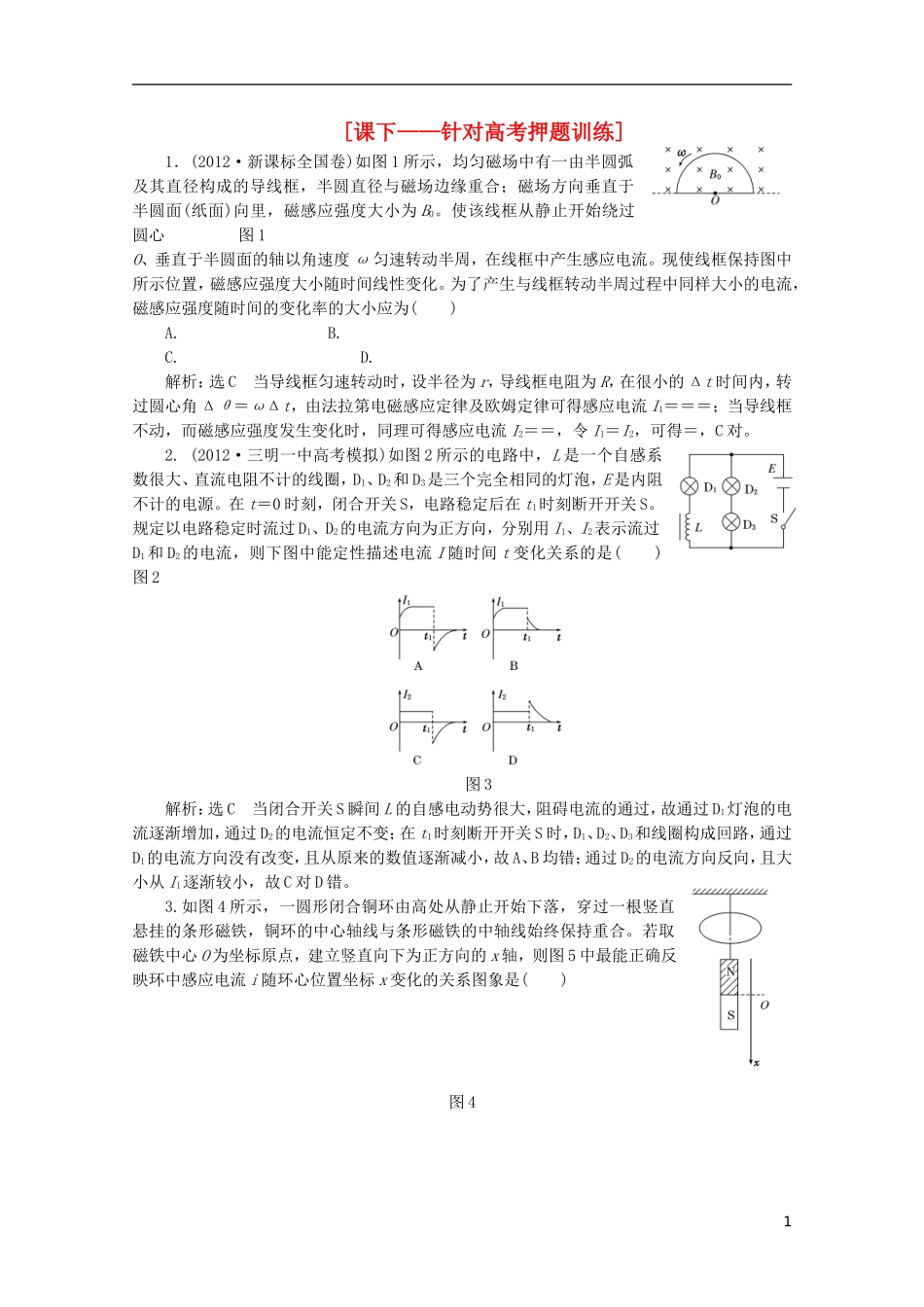

[课下——针对高考押题训练]1．(2012·新课标全国卷)如图 1 所示，均匀磁场中有一由半圆弧及其直径构成的导线框，半圆直径与磁场边缘重合；磁场方向垂直于半圆面(纸面)向里，磁感应强度大小为 B0。使该线框从静止开始绕过圆心 图 1O、垂直于半圆面的轴以角速度 ω 匀速转动半周，在线框中产生感应电流。现使线框保持图中所示位置，磁感应强度大小随时间线性变化。为了产生与线框转动半周过程中同样大小的电流，磁感应强度随时间的变化率的大小应为( )A. B.C. D.解析：选 C 当导线框匀速转动时，设半径为 r，导线框电阻为 R，在很小的 Δt 时间内，转过圆心角 Δθ＝ωΔt，由法拉第电磁感应定律及欧姆定律可得感应电流 I1＝＝＝；当导线框不动，而磁感应强度发生变化时，同理可得感应电流 I2＝＝，令 I1＝I2，可得＝，C 对。2. (2012·三明一中高考模拟)如图 2 所示的电路中，L 是一个自感系数很大、直流电阻不计的线圈，D1、D2和 D3是三个完全相同的灯泡，E 是内阻不计的电源。在 t＝0 时刻，闭合开关 S，电路稳定后在 t1时刻断开开关 S。规定以电路稳定时流过 D1、D2的电流方向为正方向，分别用 I1、I2表示流过D1和 D2的电流，则下图中能定性描述电流 I 随时间 t 变化关系的是( ) 图 2图 3解析：选 C 当闭合开关 S 瞬间 L 的自感电动势很大，阻碍电流的通过，故通过 D1灯泡的电流逐渐增加，通过 D2的电流恒定不变；在 t1时刻断开开关 S 时，D1、D2、D3和线圈构成回路，通过D1的电流方向没有改变，且从原来的数值逐渐减小，故 A、B 均错；通过 D2的电流方向反向，且大小从 I1逐渐较小，故 C 对 D 错。3.如图 4 所示，一圆形闭合铜环由高处从静止开始下落，穿过一根竖直悬挂的条形磁铁，铜环的中心轴线与条形磁铁的中轴线始终保持重合。若取磁铁中心 O 为坐标原点，建立竖直向下为正方向的 x 轴，则图 5 中最能正确反映环中感应电流 i 随环心位置坐标 x 变化的关系图象是( ) 图 41图 5解析：选 B 闭合铜环在下落过程中穿过铜环的磁场方向始终向上，磁通量先增加后减少，由楞次定律可判断感应电流的方向要发生变化，D 项错误；因穿过闭合铜环的磁通量的变化率不是均匀变化，所以感应电流随 x 的变化关系不可能是线性关系，A 项错误；铜环由静止开始下落，速度较小，所以穿过铜环的磁通量的变化率较小，产生的感应电流的最大值较小，过 O 点后，铜环的速度增...
