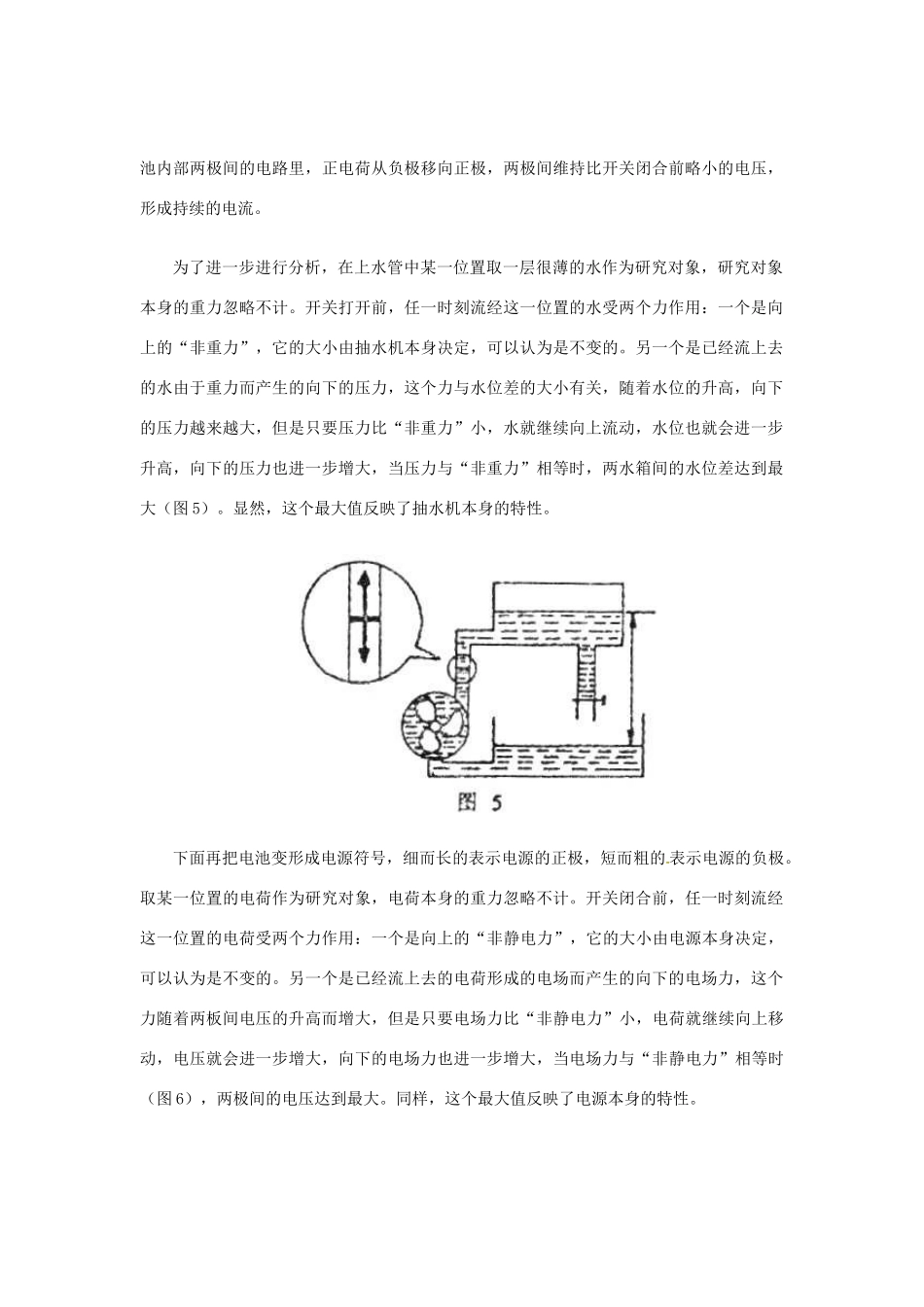

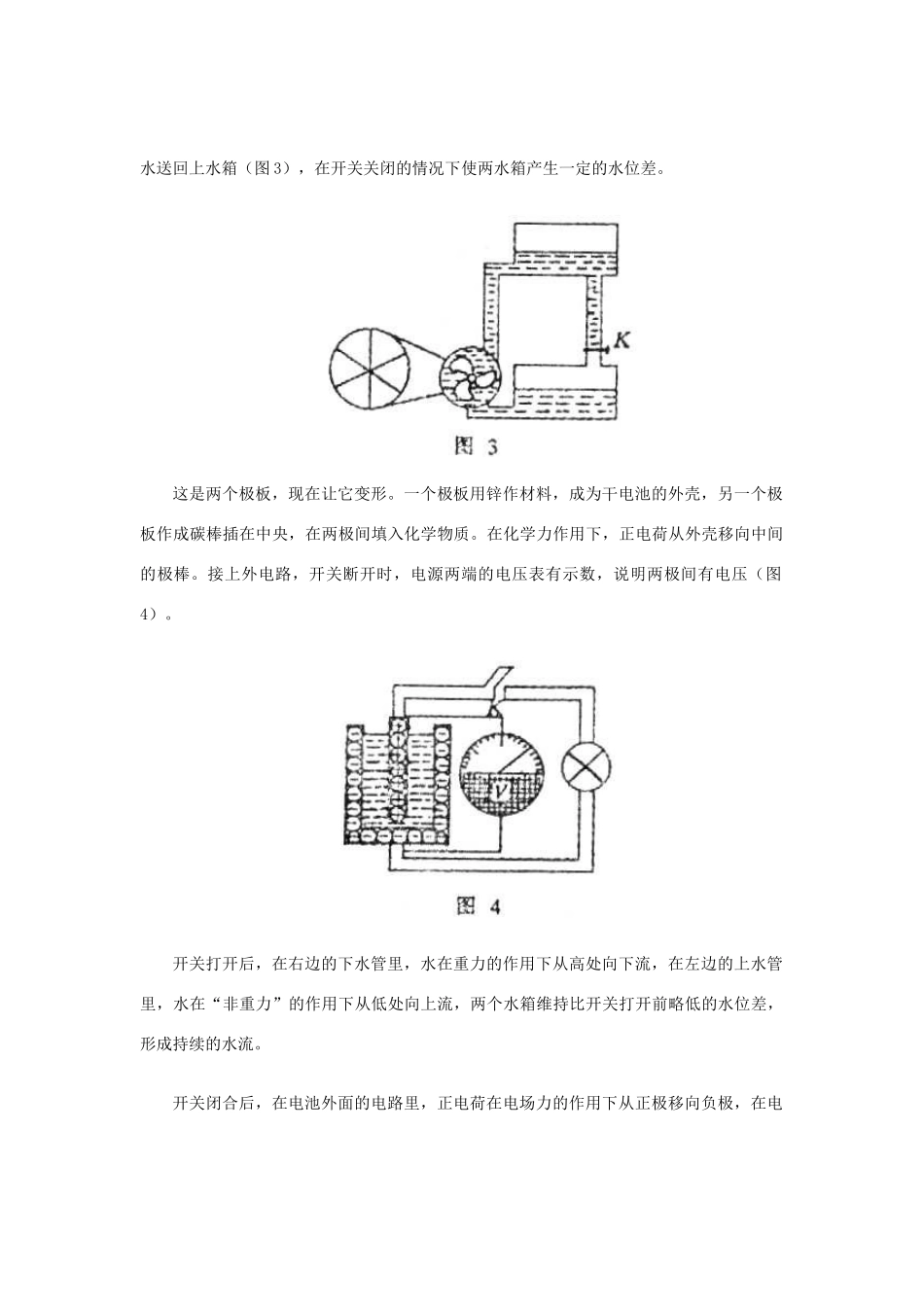

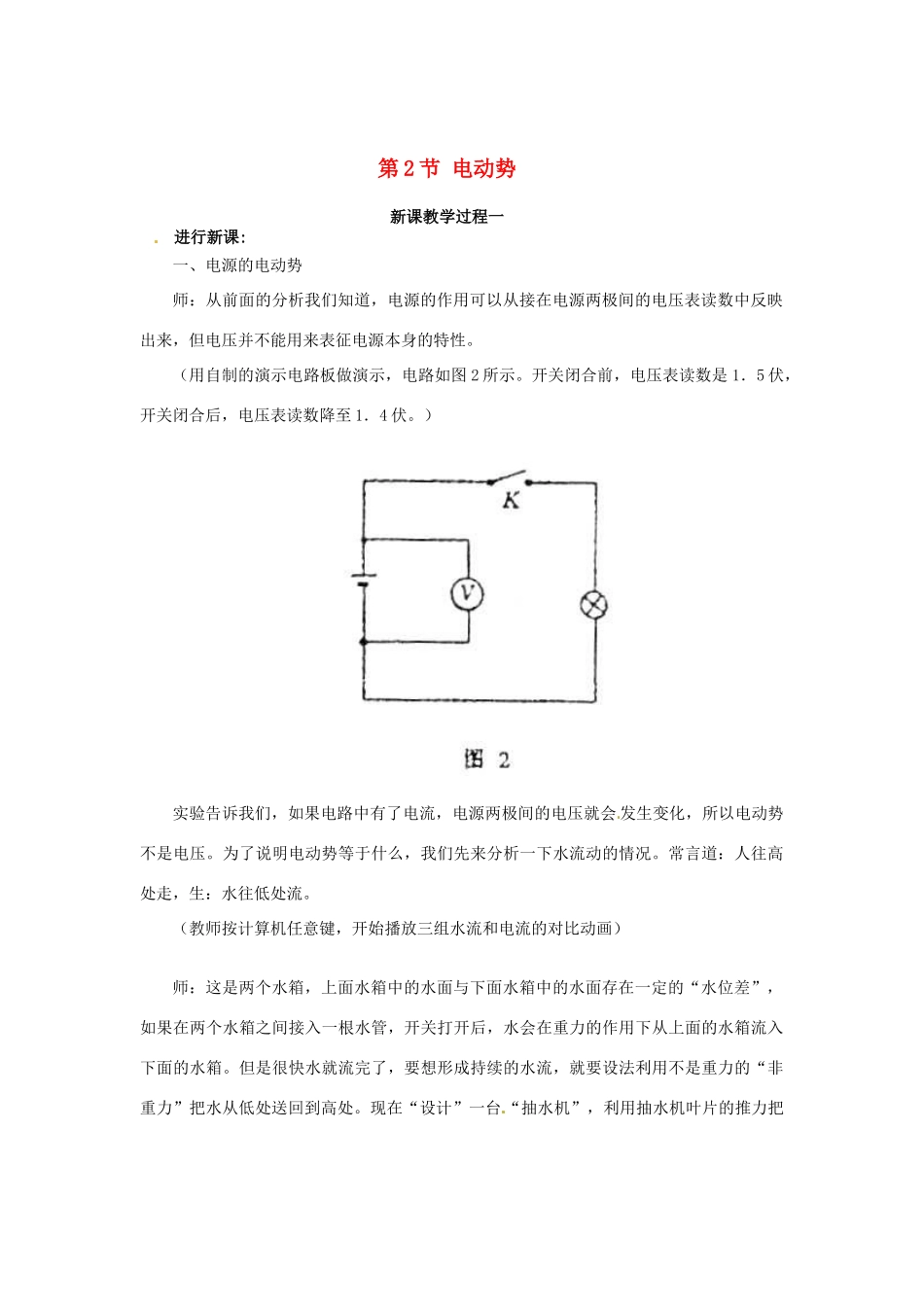

第 2 节 电动势新课教学过程一 进行新课:一、电源的电动势师：从前面的分析我们知道，电源的作用可以从接在电源两极间的电压表读数中反映出来，但电压并不能用来表征电源本身的特性。（用自制的演示电路板做演示，电路如图 2 所示。开关闭合前，电压表读数是 1．5 伏，开关闭合后，电压表读数降至 1．4 伏。）实验告诉我们，如果电路中有了电流，电源两极间的电压就会 发生变化，所以电动势不是电压。为了说明电动势等于什么，我们先来分析一下水流动的情况。常言道：人往高处走，生：水往低处流。（教师按计算机任意键，开始播放三组水流和电流的对比动画）师：这是两个水箱，上面水箱中的水面与下面水箱中的水面存在一定的“水位差”，如果在两个水箱之间接入一根水管，开关打开后，水会在重力的作用下从上面的水箱流入下面的水箱。但是很快水就流完了，要想形成持续的水流，就要设法利用不是重力的“非重力”把水从低处送回到高处。现在“设计”一台 “抽水机”，利用抽水机叶片的推力把水送回上水箱（图 3），在开关关闭的情况下使两水箱产生一定的水位差。这是两个极板，现在让它变形。一个极板用锌作材料，成为干电池的外壳，另一个极板作成碳棒插在中央，在两极间填入化学物质。在化学力作用下，正电荷从外壳移向中间的极棒。接上外电路，开关断开时，电源两端的电压表有示数，说明两极间有电压（图4）。开关打开后，在右边的下水管里，水在重力的作用下从高处向下流，在左边的上水管里，水在“非重力”的作用下从低处向上流，两个水箱维持比开关打开前略低的水位差，形成持续的水流。开关闭合后，在电池外面的电路里，正电荷在电场力的作用下从正极移向负极，在电池内部两极间的电路里，正电荷从负极移向正极，两极间维持比开关闭合前略小的电压，形成持续的电流。为了进一步进行分析，在上水管中某一位置取一层很薄的水作为研究对象，研究对象本身的重力忽略不计。开关打开前，任一时刻流经这一位置的水受两个力作用：一个是向上的“非重力”，它的大小由抽水机本身决定，可以认为是不变的。另一个是已经流上去的水由于重力而产生的向下的压力，这个力与水位差的大小有关，随着水位的升高，向下的压力越来越大，但是只要压力比“非重力”小，水就继续向上流动，水位也就会进一步升高，向下的压力也进一步增大，当压力与“非重力”相等时，两水箱间的水位差达到最大（图 5）。显然，这个最大值反映了抽水机本身的特性。下面...
