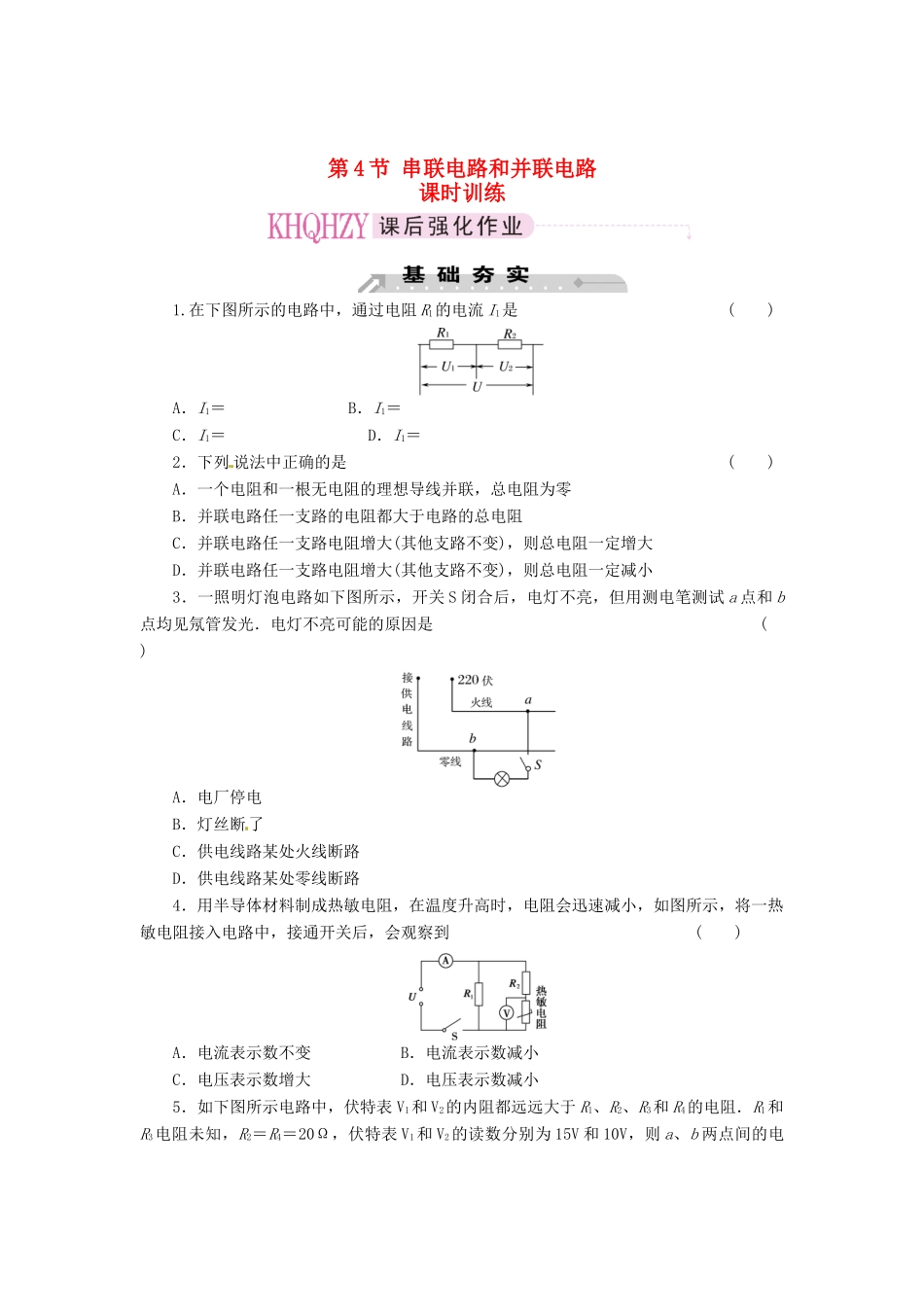

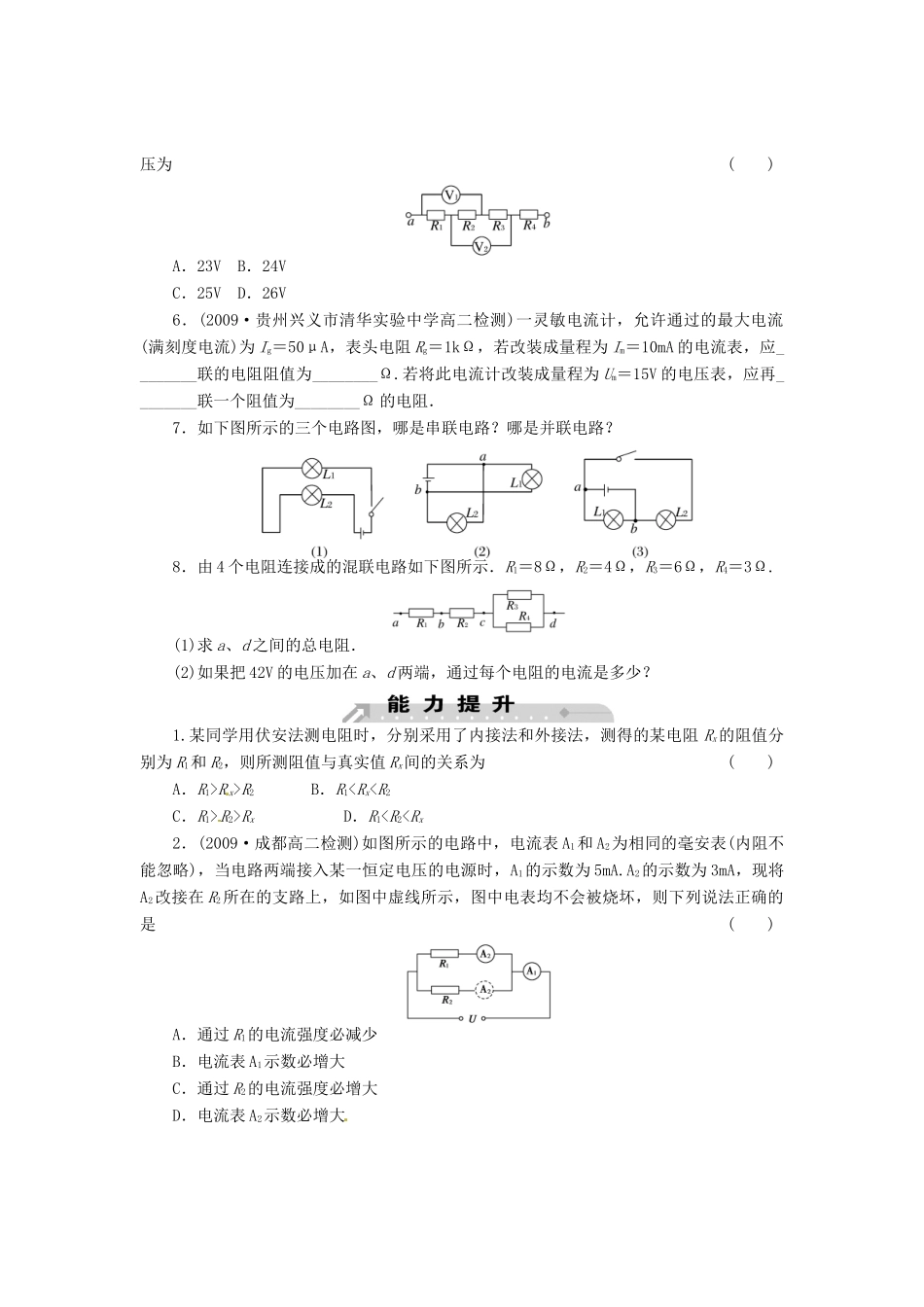

第 4 节 串联电路和并联电路课时训练1.在下图所示的电路中，通过电阻 R1的电流 I1是( )A．I1＝ B．I1＝C．I1＝ D．I1＝2．下列 说法中正确的是( )A．一个电阻和一根无电阻的理想导线并联，总电阻为零B．并联电路任一支路的电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定增大D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小3．一照明灯泡电路如下图所示，开关 S 闭合后，电灯不亮，但用测电笔测试 a 点和 b点均见氖管发光．电灯不亮可能的原因是( )A．电厂停电B．灯丝断了C．供电线路某处火线断路D．供电线路某处零线断路4．用半导体材料制成热敏电阻，在温度升高时，电阻会迅速减小，如图所示，将一热敏电阻接入电路中，接通开关后，会观察到( )A．电流表示数不变 B．电流表示数减小C．电压表示数增大 D．电压表示数减小5．如下图所示电路中，伏特表 V1和 V2的内阻都远远大于 R1、R2、R3和 R4的电阻．R1和R3电阻未知，R2＝R4＝20Ω，伏特表 V1和 V2的读数分别为 15V 和 10V，则 a、b 两点间的电压为( )A．23V B．24VC．25V D．26V6．(2009·贵州兴义市清华实验中学高二检测)一灵敏电流计，允许通过的最大电流(满刻度电流)为 Ig＝50μA，表头电阻 Rg＝1kΩ，若改装成量程为 Im＝10mA 的电流表，应________联的电阻阻值为________Ω.若将此电流计改装成量程为 Um＝15V 的电压表，应再________联一个阻值为________Ω 的电阻．7．如下图所示的三个电路图，哪是串联电路？哪是并联电路？8．由 4 个电阻连接成的混联电路如下图所示．R1＝8Ω，R2＝4Ω，R3＝6Ω，R4＝3Ω.(1)求 a、d 之间的总电阻．(2)如果把 42V 的电压加在 a、d 两端，通过每个电阻的电流是多少？1.某同学用伏安法测电阻时，分别采用了内接法和外接法，测得的某电阻 Rx的阻值分别为 R1和 R2，则所测阻值与真实值 Rx间的关系为( )A．R1>R x>R2 B．R1R2>Rx D．R1
