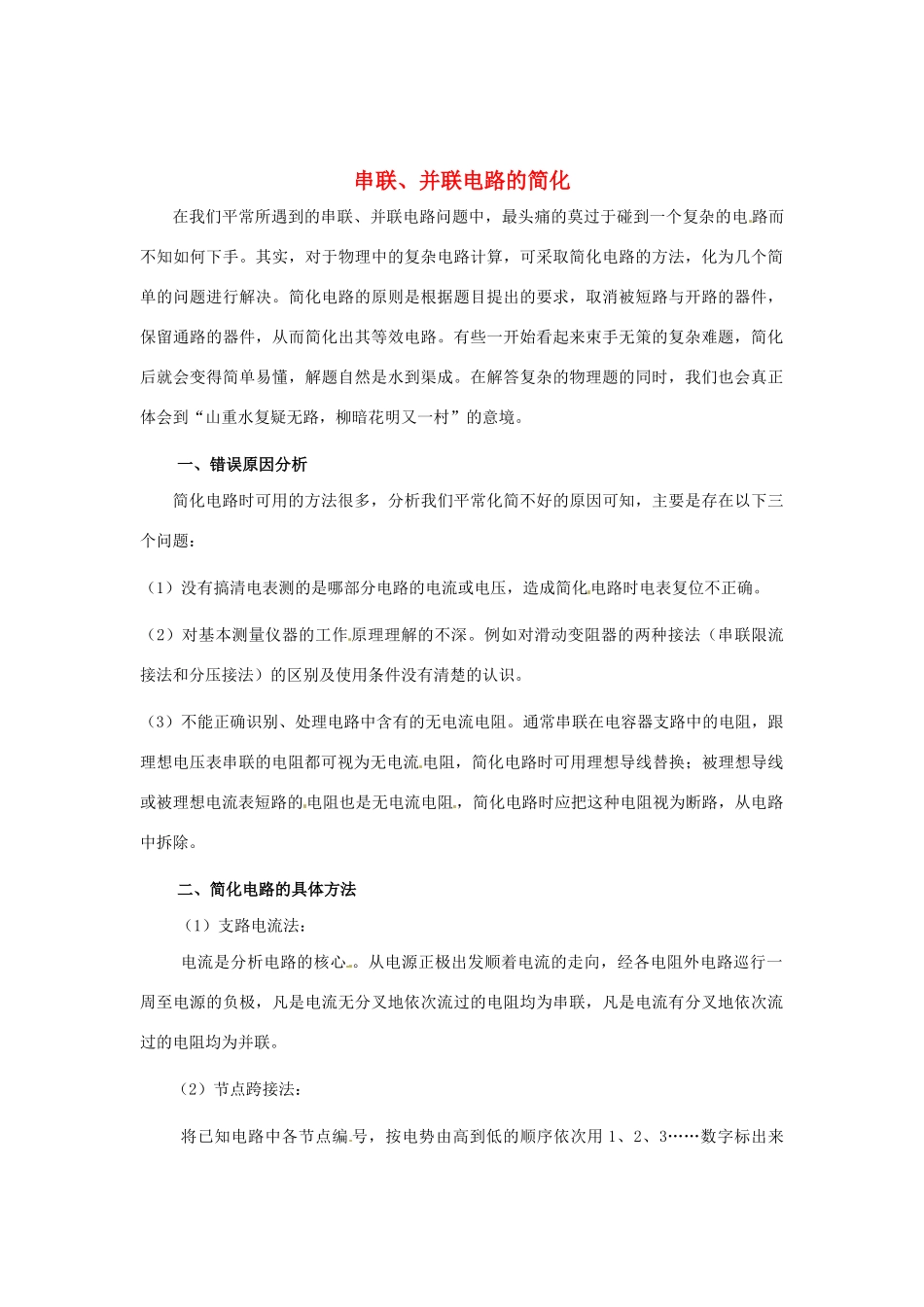

串联、并联电路的简化在我们平常所遇到的串联、并联电路问题中，最头痛的莫过于碰到一个复杂的电 路而不知如何下手
其实，对于物理中的复杂电路计算，可采取简化电路的方法，化为几个简单的问题进行解决
简化电路的原则是根据题目提出的要求，取消被短路与开路的器件，保留通路的器件，从而简化出其等效电路
有些一开始看起来束手无策的复杂难题，简化后就会变得简单易懂，解题自然是水到渠成
在解答复杂的物理题的同时，我们也会真正体会到“山重水复疑无路，柳暗花明又一村”的意境
一、错误原因分析简化电路时可用的方法很多，分析我们平常化简不好的原因可知，主要是存在以下三个问题：（1）没有搞清电表测的是哪部分电路的电流或电压，造成简化电路时电表复位不正确
（2）对基本测量仪器的工作 原理理解的不深
例如对滑动变阻器的两种接法（串联限流接法和分压接法）的区别及使用条件没有清楚的认识
（3）不能正确识别、处理电路中含有的无电流电阻
通常串联在电容器支路中的电阻，跟理想电压表串联的电阻都可视为无电流 电阻，简化电路时可用理想导线替换；被理想导线或被理想电流表短路的 电阻也是无电流电阻 ，简化电路时应把这种电阻视为断路，从电路中拆除
二、简化电路的具体方法（1）支路电流法：电流是分析电路的核心
从电源正极出发顺着电流的走向，经各电阻外电路巡行一周至电源的负极，凡是电流无分叉地依次流过的电阻均为串联，凡是电流有分叉地依次流过的电阻均为并联

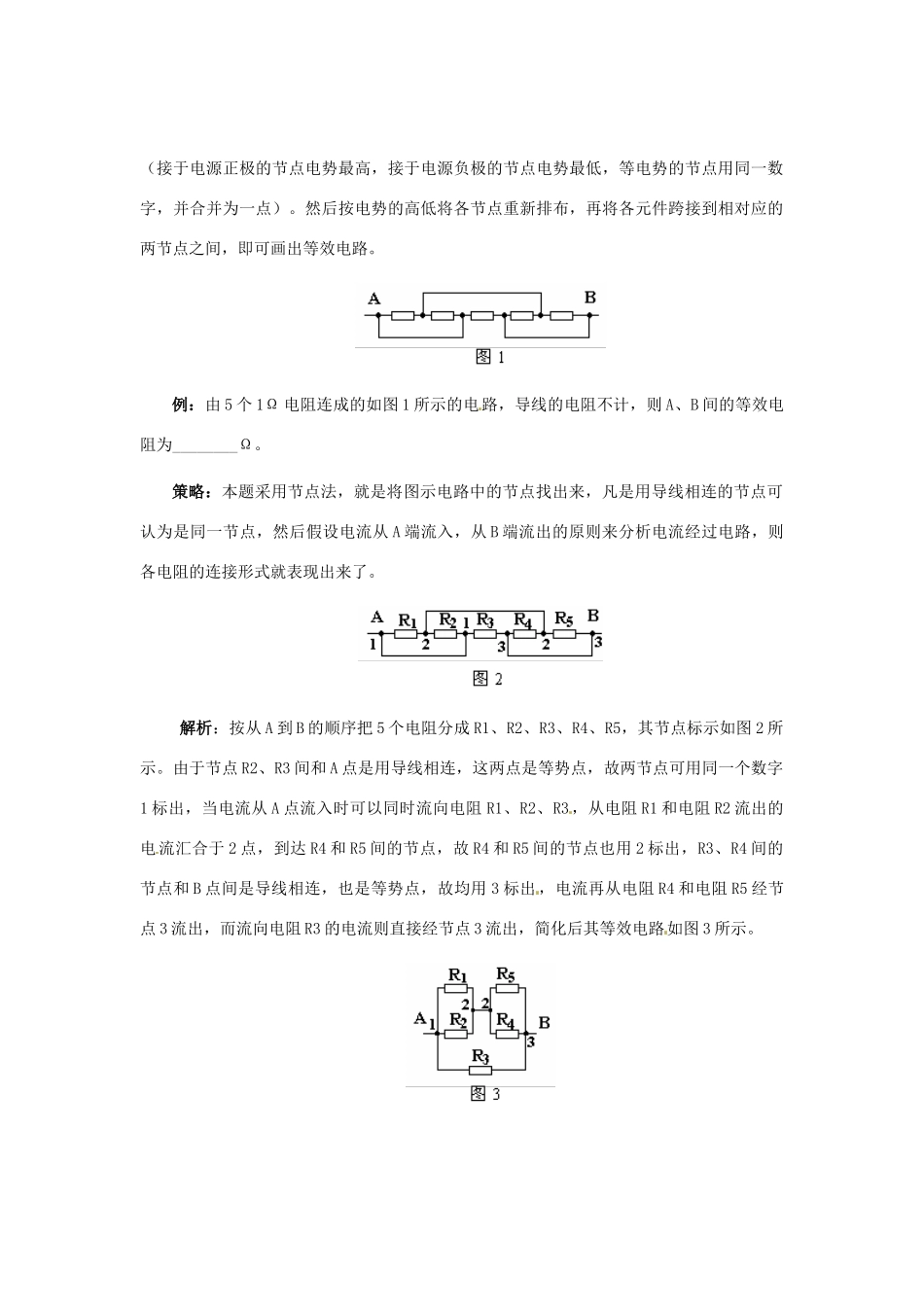

（2）节点跨接法：将已知电路中各节点编 号，按电势由高到低的顺序依次用 1、2、3……数字标出来（接于电源正极的节点电势最高，接于电源负极的节点电势最低，等电势的节点用同一数字，并合并为一点）
然后按电势的高低将各节点重新排布，再将各元件跨接到相对应的两节点之间，即可画出等效电路
例：由 5 个 1Ω 电阻连成的如图 1 所示的电路，导线的电阻不计，则 A、B 间的等效电阻为_
