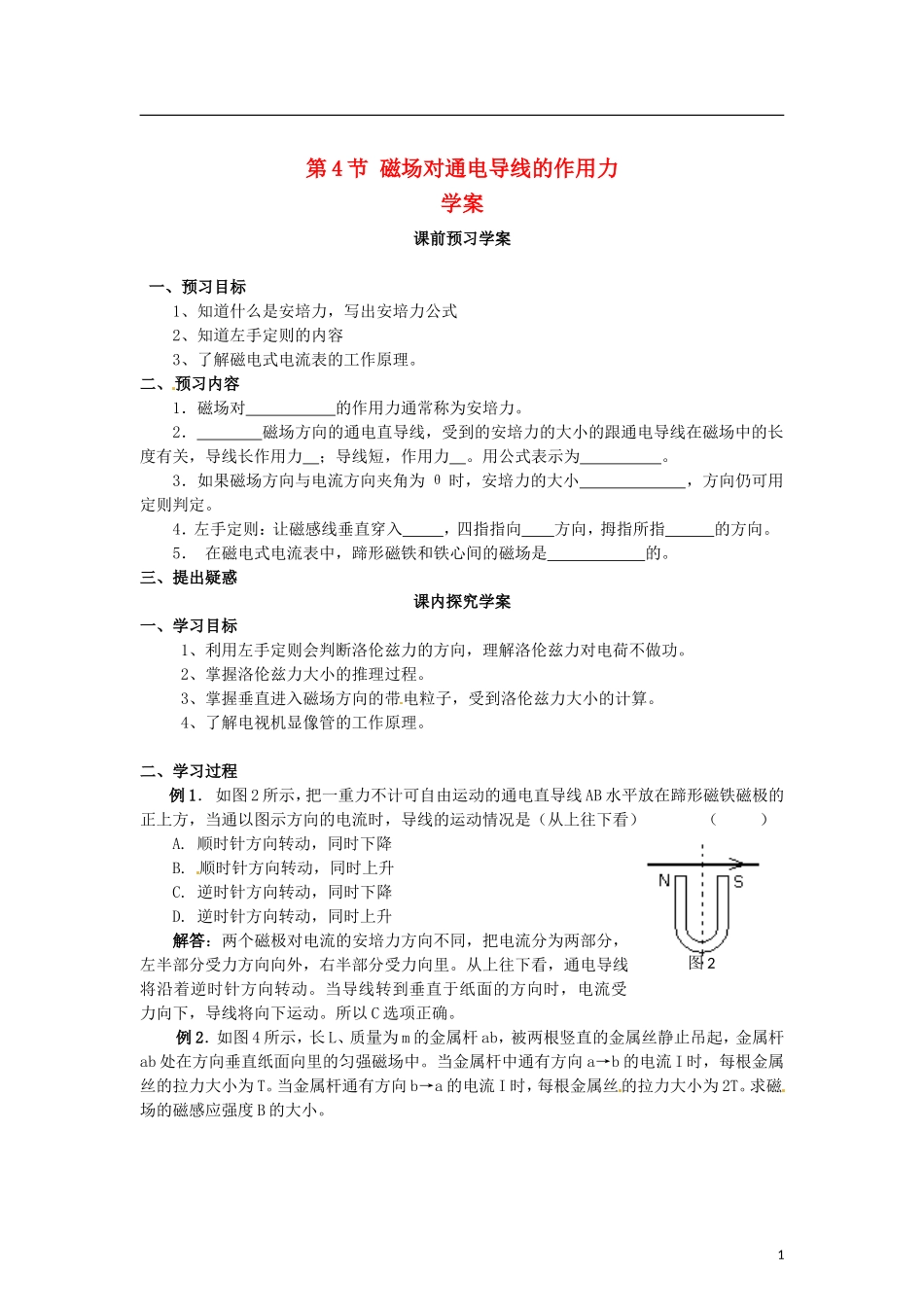

第 4 节 磁场对通电导线的作用力学案课前预习学案一、预习目标1、知道什么是安培力，写出安培力公式2、知道左手定则的内容3、了解磁电式电流表的工作原理。二、预习内容1．磁场对 的作用力通常称为安培力。2． 磁场方向的通电直导线，受到的安培力的大小的跟通电导线在磁场中的长度有关，导线长作用力 ；导线短，作用力 。用公式表示为 。3．如果磁场方向与电流方向夹角为 θ 时，安培力的大小 ，方向仍可用 定则判定。4．左手定则：让磁感线垂直穿入 ，四指指向 方向，拇指所指 的方向。 5． 在磁电式电流表中，蹄形磁铁和铁心间的磁场是 的。三、提出疑惑课内探究学案一、学习目标1、利用左手定则会判断洛伦兹力的方向，理解洛伦兹力对电荷不做功。2、掌握洛伦兹力大小的推理过程。3、掌握垂直进入磁场方向的带电粒子，受到洛伦兹力大小的计算。4、了解电视机显像管的工作原理。二、学习过程例 1． 如图 2 所示，把一重力不计可自由运动的通电直导线 AB 水平放在蹄形磁铁磁极的正上方，当通以图示方向的电流时，导线的运动情况是（从上往下看） （ ）A. 顺时针方向转动，同时下降 B. 顺时针方向转动，同时上升C. 逆时针方向转动，同时下降 D. 逆时针方向转动，同时上升解答：两个磁极对电流的安培力方向不同，把电流分为两部分，左半部分受力方向向外，右半部分受力向里。从上往下看，通电导线将沿着逆时针方向转动。当导线转到垂直于纸面的方向时，电流受力向下，导线将向下运动。所以 C 选项正确。 例 2．如图 4 所示，长 L、质量为 m 的金属杆 ab，被两根竖直的金属丝静止吊起，金属杆ab 处在方向垂直纸面向里的匀强磁场中。当金属杆中通有方向 a→b 的电流 I 时，每根金属丝的拉力大小为 T。当金属杆通有方向 b→a 的电流 I 时，每根金属丝的拉力大小为 2T。求磁场的磁感应强度 B 的大小。1图 2例 3．如图 5 两个同样的导线环同轴平行悬挂，相隔一小段距离，当同时给两导线环通以同向电流时，两导线环将（ ）A． 吸引 B． 排斥 C． 保持静止 D． 边吸引边转动 解答：两个线圈内的电流产生的磁场方向相同，互相吸引。也可以由一个电流受另一个的磁场力判断得相同的结论。三、反思总结四、当堂检测 1． 画出图中各磁场对通电导线的安培力的方向2.关于磁电式电流表内的磁铁和铁芯间的矩形线圈与该磁场的关系，下列说法中正确的有 ( ) A.通电线圈旋转的角度不同，它所...
