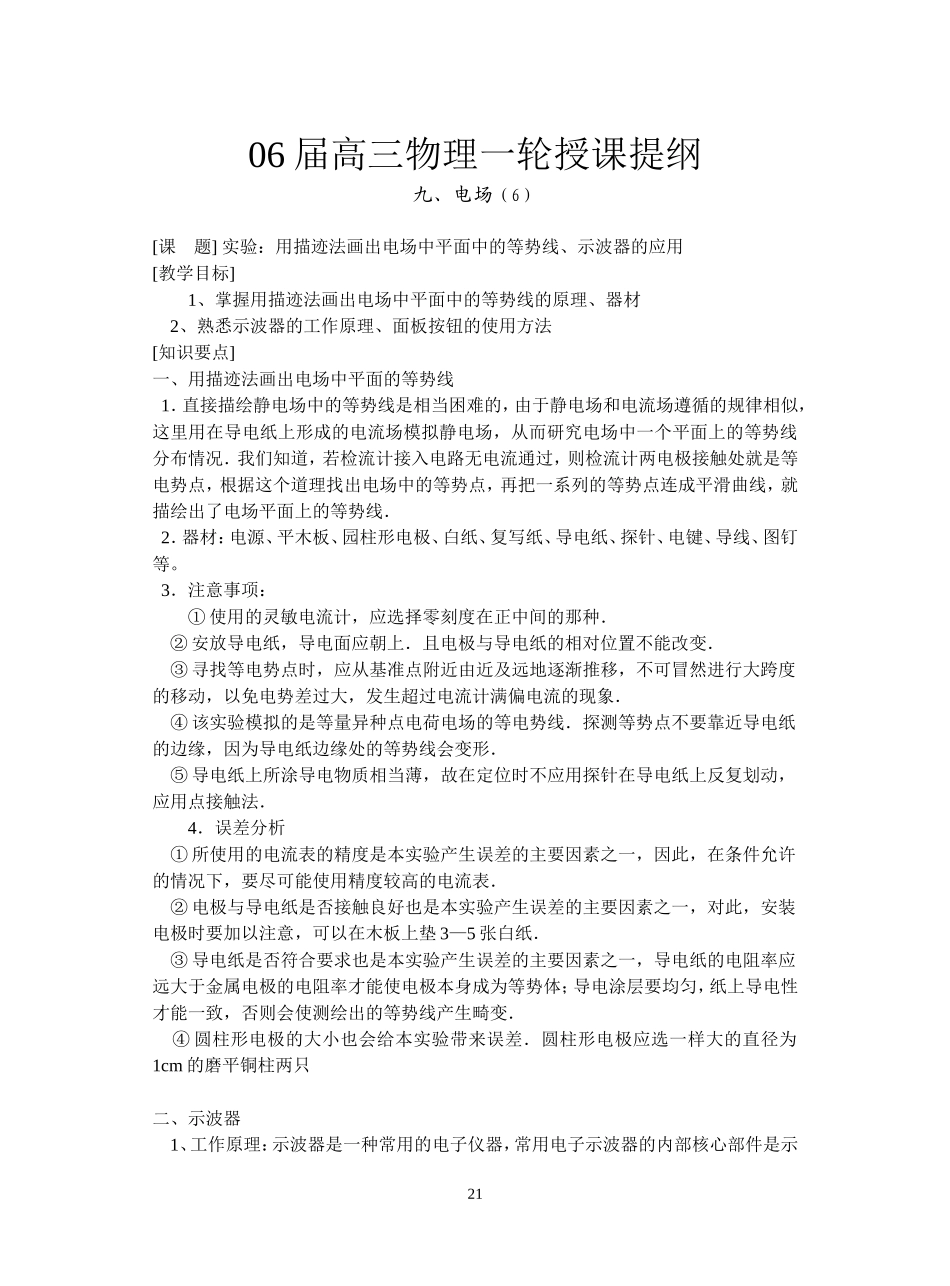

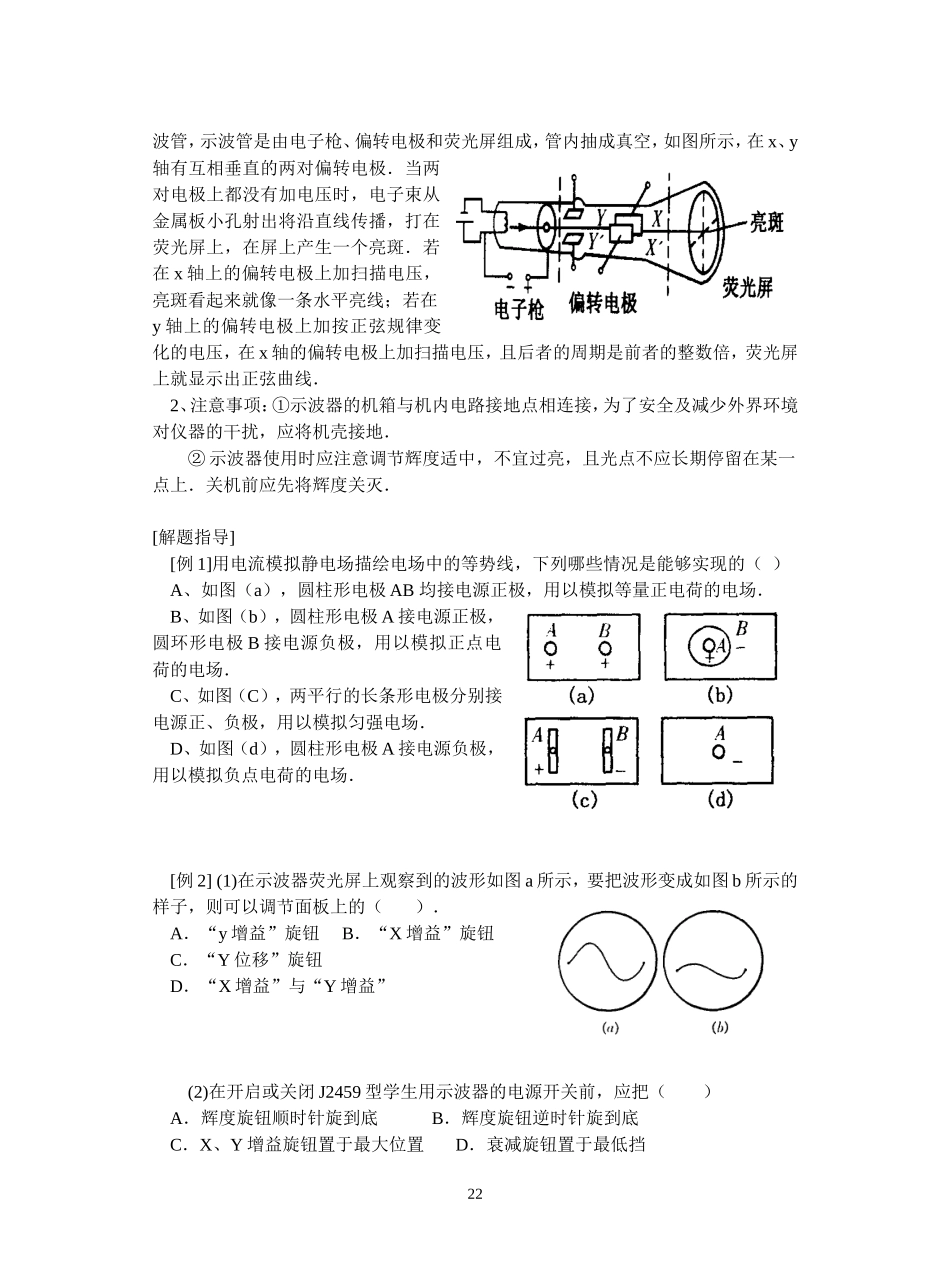

06 届高三物理一轮授课提纲九、电场（6）[课 题] 实验：用描迹法画出电场中平面中的等势线、示波器的应用[教学目标]1、掌握用描迹法画出电场中平面中的等势线的原理、器材 2、熟悉示波器的工作原理、面板按钮的使用方法[知识要点]一、用描迹法画出电场中平面的等势线 1．直接描绘静电场中的等势线是相当困难的，由于静电场和电流场遵循的规律相似，这里用在导电纸上形成的电流场模拟静电场，从而研究电场中一个平面上的等势线分布情况．我们知道，若检流计接入电路无电流通过，则检流计两电极接触处就是等电势点，根据这个道理找出电场中的等势点，再把一系列的等势点连成平滑曲线，就描绘出了电场平面上的等势线． 2．器材：电源、平木板、园柱形电极、白纸、复写纸、导电纸、探针、电键、导线、图钉等。 3．注意事项：① 使用的灵敏电流计，应选择零刻度在正中间的那种． ② 安放导电纸，导电面应朝上．且电极与导电纸的相对位置不能改变． ③ 寻找等电势点时，应从基准点附近由近及远地逐渐推移，不可冒然进行大跨度的移动，以免电势差过大，发生超过电流计满偏电流的现象． ④ 该实验模拟的是等量异种点电荷电场的等电势线．探测等势点不要靠近导电纸的边缘，因为导电纸边缘处的等势线会变形． ⑤ 导电纸上所涂导电物质相当薄，故在定位时不应用探针在导电纸上反复划动，应用点接触法．4．误差分析 ① 所使用的电流表的精度是本实验产生误差的主要因素之一，因此，在条件允许的情况下，要尽可能使用精度较高的电流表． ② 电极与导电纸是否接触良好也是本实验产生误差的主要因素之一，对此，安装电极时要加以注意，可以在木板上垫 3—5 张白纸． ③ 导电纸是否符合要求也是本实验产生误差的主要因素之一，导电纸的电阻率应远大于金属电极的电阻率才能使电极本身成为等势体；导电涂层要均匀，纸上导电性才能一致，否则会使测绘出的等势线产生畸变． ④ 圆柱形电极的大小也会给本实验带来误差．圆柱形电极应选一样大的直径为 1cm 的磨平铜柱两只二、示波器 1、工作原理：示波器是一种常用的电子仪器，常用电子示波器的内部核心部件是示21波管，示波管是由电子枪、偏转电极和荧光屏组成，管内抽成真空，如图所示，在 x、y轴有互相垂直的两对偏转电极．当两对电极上都没有加电压时，电子束从金属板小孔射出将沿直线传播，打在荧光屏上，在屏上产生一个亮斑．若在 x 轴上的偏转电极上加扫描电压，亮斑看起来就像一...
