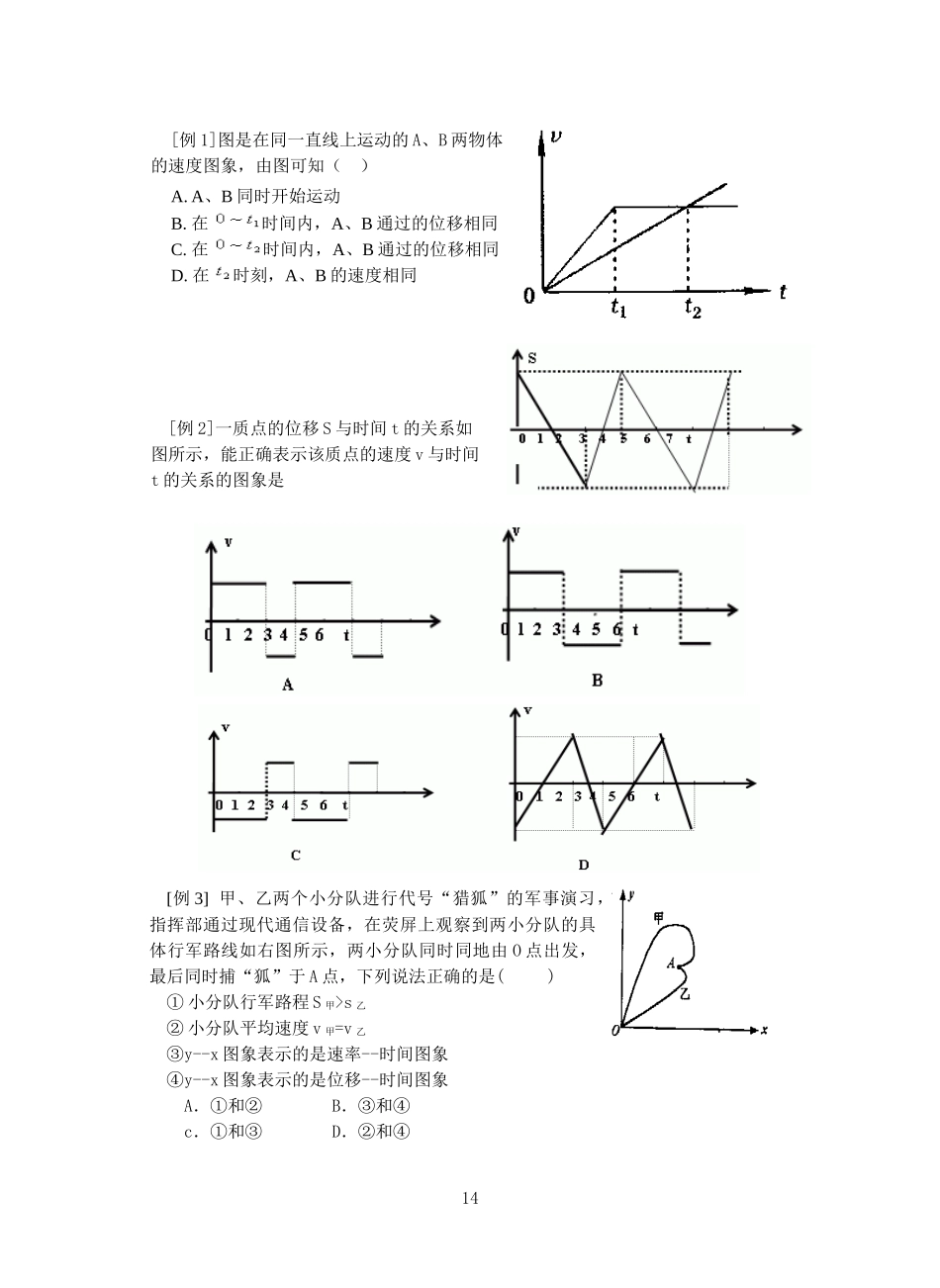

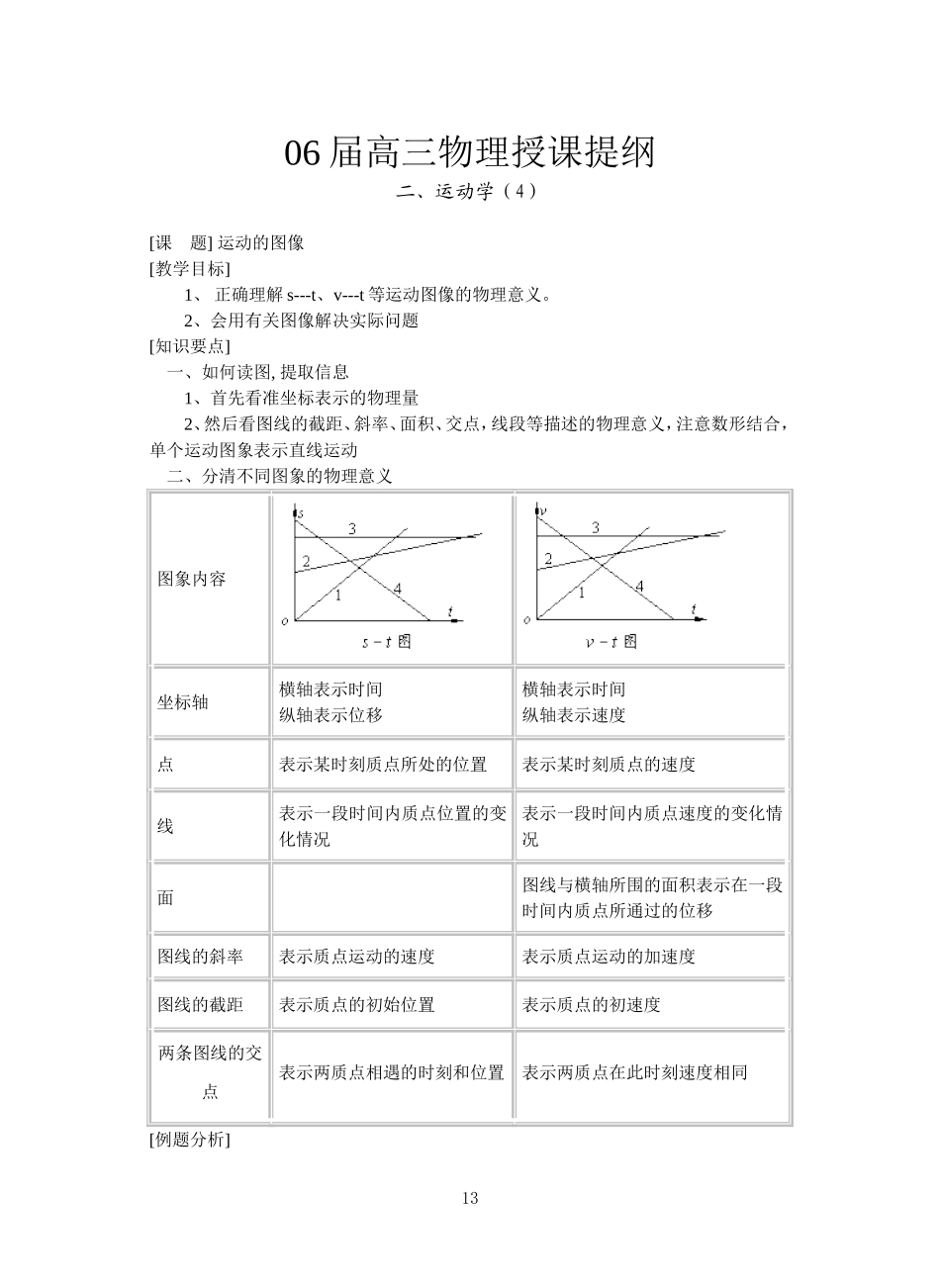

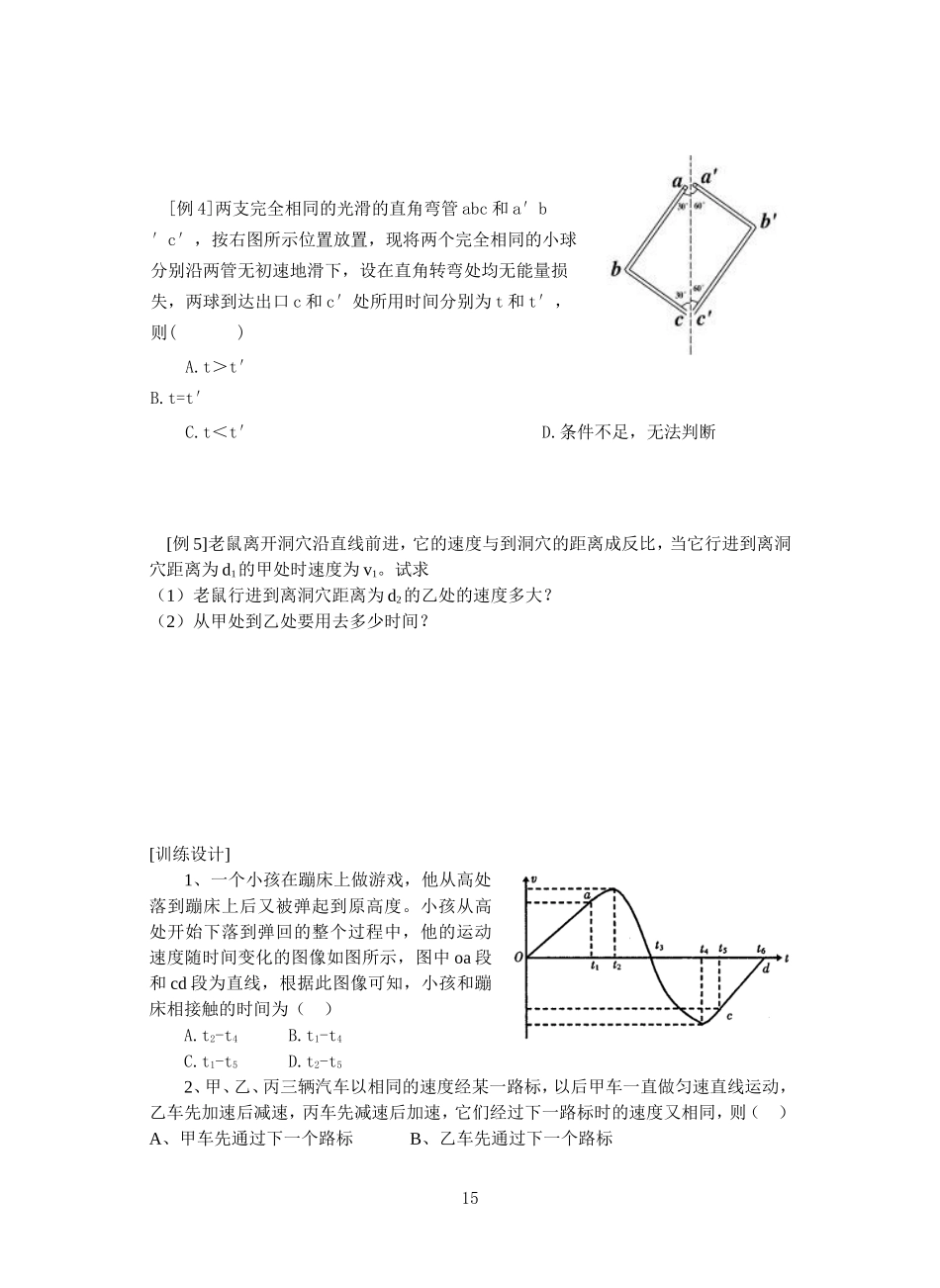

06 届高三物理授课提纲二、运动学（4）[课 题] 运动的图像[教学目标]1、 正确理解 s---t、v---t 等运动图像的物理意义。2、会用有关图像解决实际问题[知识要点]一、如何读图, 提取信息1、首先看准坐标表示的物理量2、然后看图线的截距、斜率、面积、交点，线段等描述的物理意义，注意数形结合，单个运动图象表示直线运动二、分清不同图象的物理意义图象内容 坐标轴 横轴表示时间纵轴表示位移横轴表示时间纵轴表示速度点 表示某时刻质点所处的位置表示某时刻质点的速度线 表示一段时间内质点位置的变化情况表示一段时间内质点速度的变化情况面 图线与横轴所围的面积表示在一段时间内质点所通过的位移图线的斜率 表示质点运动的速度表示质点运动的加速度图线的截距 表示质点的初始位置表示质点的初速度两条图线的交点 表示两质点相遇的时刻和位置表示两质点在此时刻速度相同[例题分析]13[例 1]图是在同一直线上运动的 A、B 两物体的速度图象，由图可知（ ） A. A、B 同时开始运动 B. 在 时间内，A、B 通过的位移相同 C. 在 时间内，A、B 通过的位移相同 D. 在 时刻，A、B 的速度相同 [例 2]一质点的位移 S 与时间 t 的关系如图所示，能正确表示该质点的速度 v 与时间t 的关系的图象是[例 3] 甲、乙两个小分队进行代号“猎狐”的军事演习，指挥部通过现代通信设备，在荧屏上观察到两小分队的具体行军路线如右图所示，两小分队同时同地由 O 点出发，最后同时捕“狐”于 A 点，下列说法正确的是( )① 小分队行军路程 S 甲>s 乙② 小分队平均速度 v 甲=v 乙③y--x 图象表示的是速率--时间图象④y--x 图象表示的是位移--时间图象A．①和② B．③和④c．①和③ D．②和④14[例 4]两支完全相同的光滑的直角弯管 abc 和 a′b′c′，按右图所示位置放置，现将两个完全相同的小球分别沿两管无初速地滑下，设在直角转弯处均无能量损失，两球到达出口 c 和 c′处所用时间分别为 t 和 t′，则( )A.t＞t′ B.t=t′C.t＜t′ D.条件不足，无法判断 [例 5]老鼠离开洞穴沿直线前进，它的速度与到洞穴的距离成反比，当它行进到离洞穴距离为 d1的甲处时速度为 v1。试求（1）老鼠行进到离洞穴距离为 d2的乙处的速度多大？（2）从甲处到乙处要用去多少时间？[训练设计]1、一个小孩在蹦床上做游戏，他从高处落到蹦床上后又被弹起到原高度。小孩从高处开始下落到弹回的整个过程中，他的运动...
