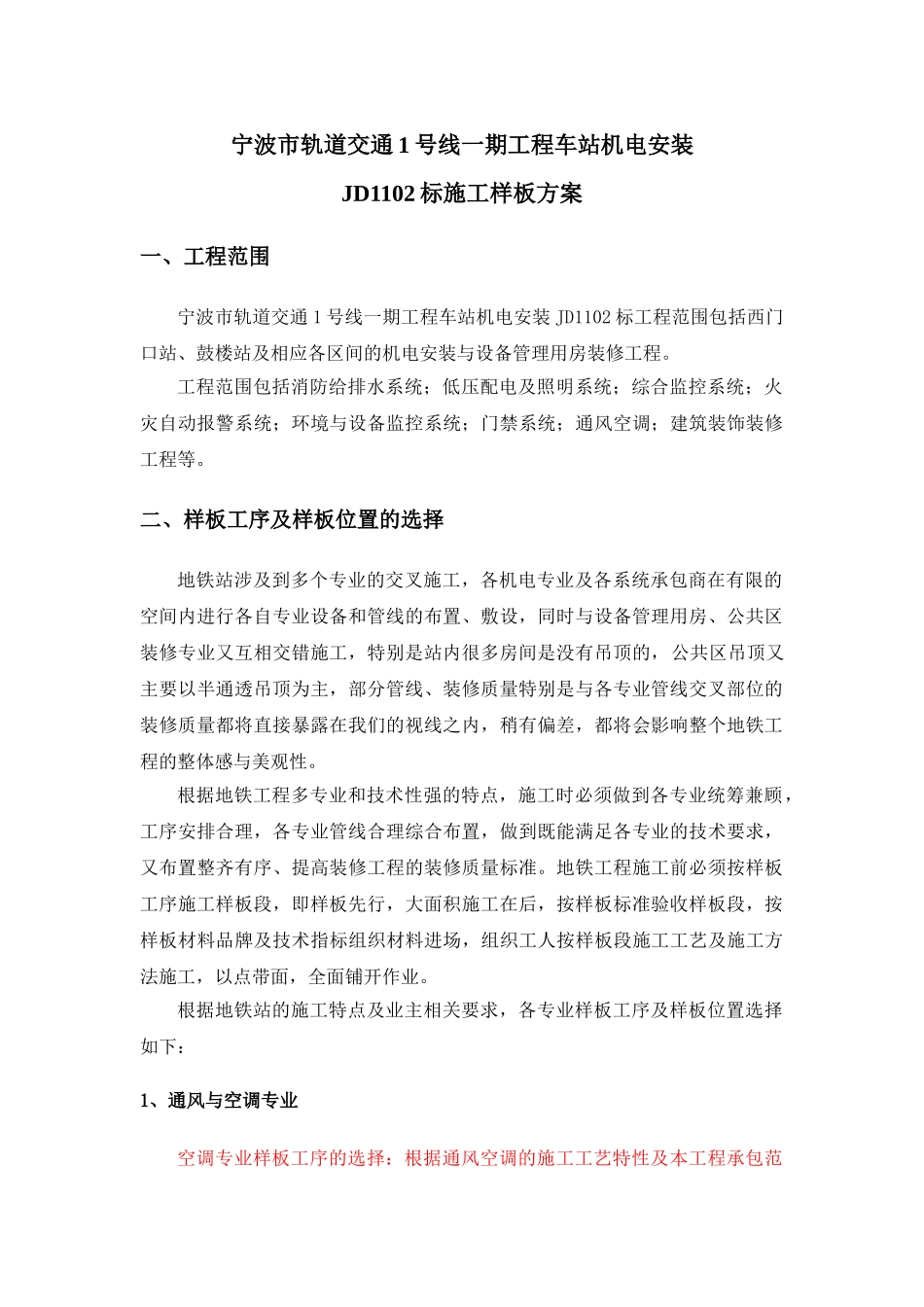

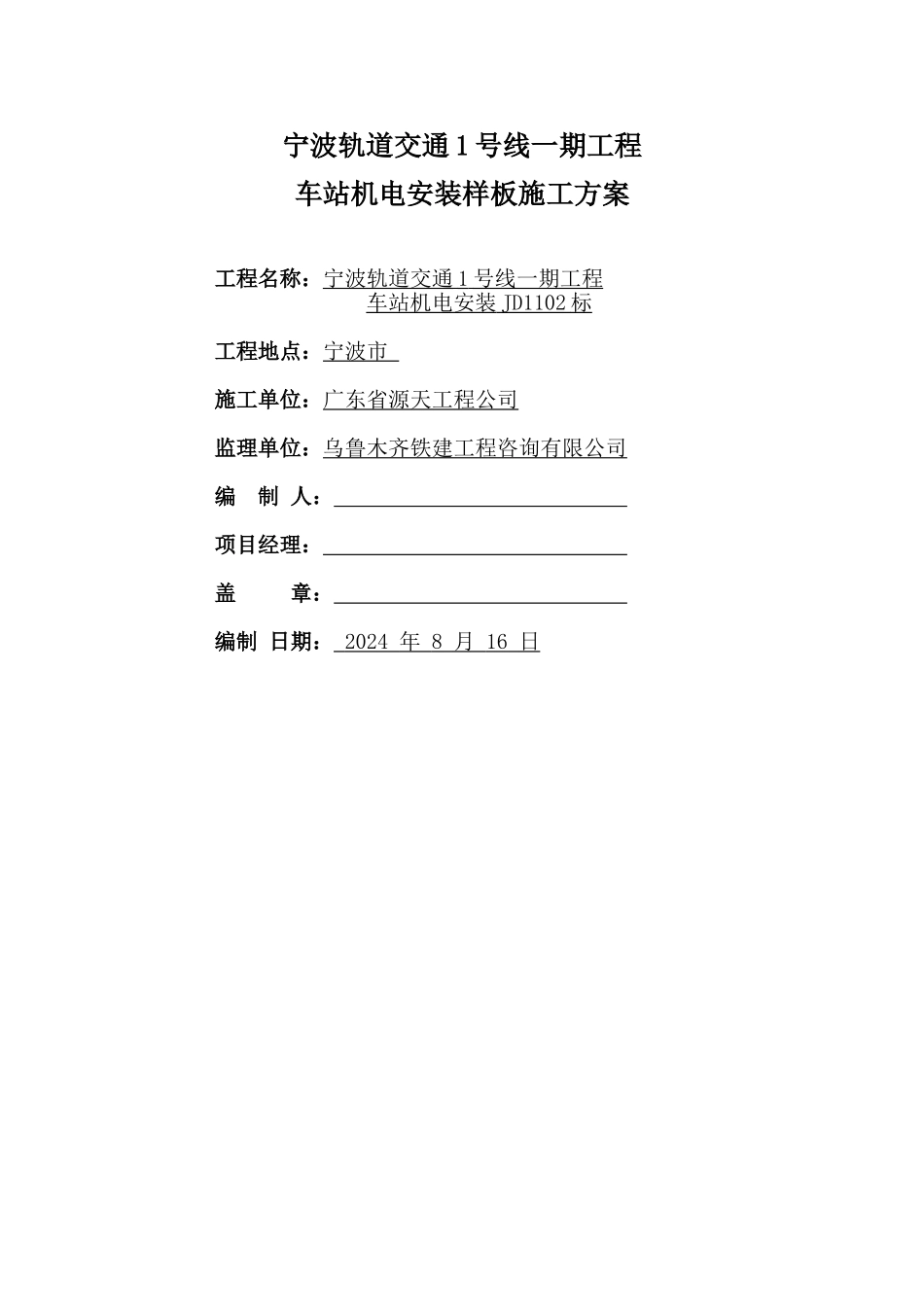

宁波轨道交通 1 号线一期工程车站机电安装样板施工方案工程名称：宁波轨道交通 1 号线一期工程 车站机电安装 JD1102 标 工程地点：宁波市 施工单位：广东省源天工程公司监理单位：乌鲁木齐铁建工程咨询有限公司编 制 人： 项目经理： 盖 章： 编制 日期： 2024 年 8 月 16 日 目 录一、工程范围1二、样板工序及样板位置的选择12.1、空调专业22.2、给排水及消防专业22.3、电气专业22.4、装修专业2三、材料的技术要求33.1、空调专业33.2、给排水及消防专业33.2.1 管道支架33.2.2 镀锌管33.2.3 管道卡箍33.3、电气专业43.4、装修专业4四、样板工序的施工工艺44.1、空调专业44.2、给排水及消防专业74.2.1 施工准备工作74.2.2 施工流程74.3、电气专业84.4、装修专业94.4.1 砌筑工艺流程94.4.2 加气混凝土砌块的砌筑94.4.3 非粘土烧结实心砖的砌筑10宁波市轨道交通 1 号线一期工程车站机电安装JD1102 标施工样板方案一、工程范围宁波市轨道交通 1 号线一期工程车站机电安装 JD1102 标工程范围包括西门口站、鼓楼站及相应各区间的机电安装与设备管理用房装修工程。工程范围包括消防给排水系统；低压配电及照明系统；综合监控系统；火灾自动报警系统；环境与设备监控系统；门禁系统；通风空调；建筑装饰装修工程等。二、样板工序及样板位置的选择地铁站涉及到多个专业的交叉施工，各机电专业及各系统承包商在有限的空间内进行各自专业设备和管线的布置、敷设，同时与设备管理用房、公共区装修专业又互相交错施工，特别是站内很多房间是没有吊顶的，公共区吊顶又主要以半通透吊顶为主，部分管线、装修质量特别是与各专业管线交叉部位的装修质量都将直接暴露在我们的视线之内，稍有偏差，都将会影响整个地铁工程的整体感与美观性。根据地铁工程多专业和技术性强的特点，施工时必须做到各专业统筹兼顾，工序安排合理，各专业管线合理综合布置，做到既能满足各专业的技术要求，又布置整齐有序、提高装修工程的装修质量标准。地铁工程施工前必须按样板工序施工样板段，即样板先行，大面积施工在后，按样板标准验收样板段，按样板材料品牌及技术指标组织材料进场，组织工人按样板段施工工艺及施工方法施工，以点带面，全面铺开作业。根据地铁站的施工特点及业主相关要求，各专业样板工序及样板位置选择如下：1、通风与空调专业空调专业样板工序的选择：根据通风空调的施工工艺特性及本工程承包范围，鼓楼站拟选择设备层 ...
