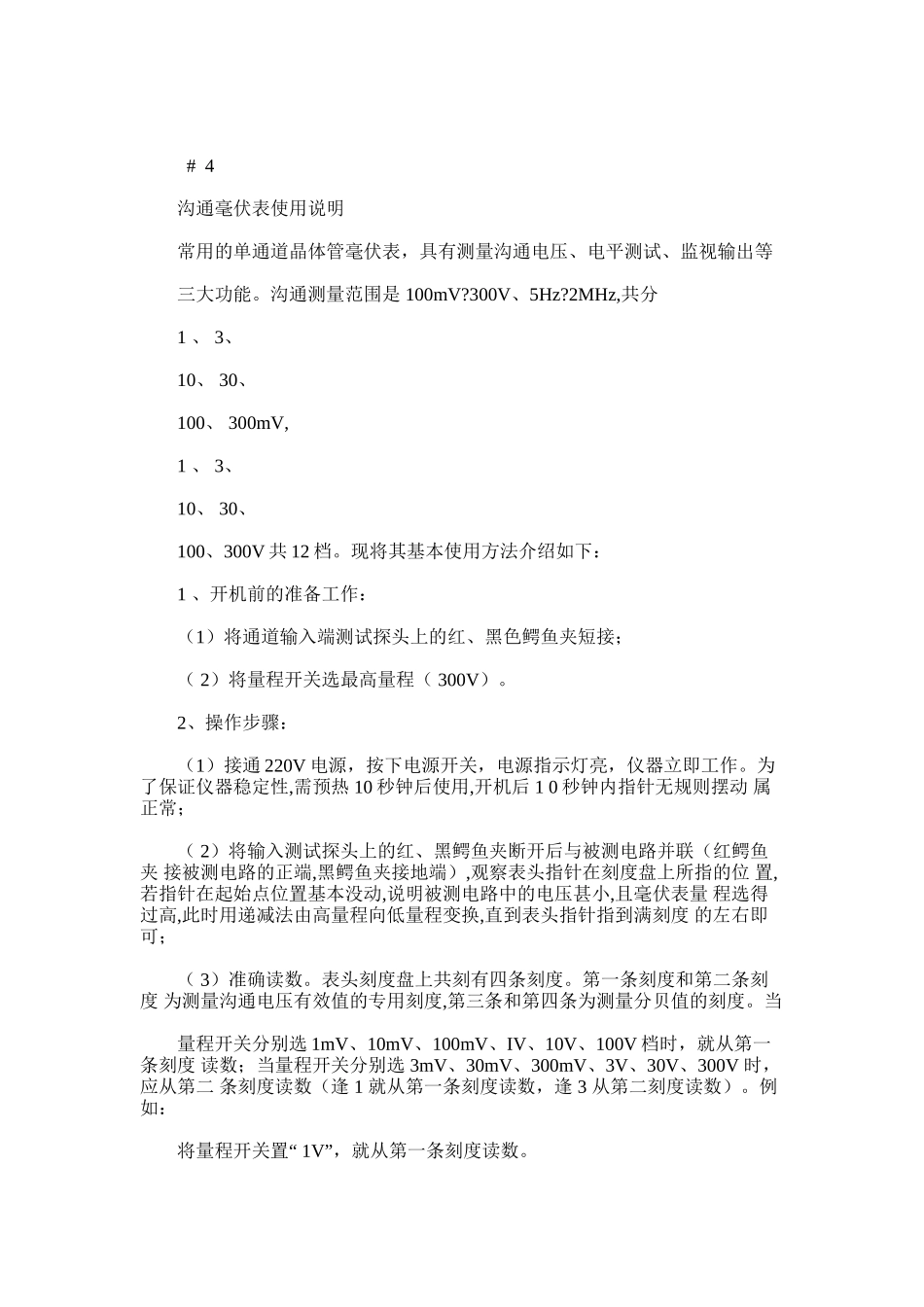

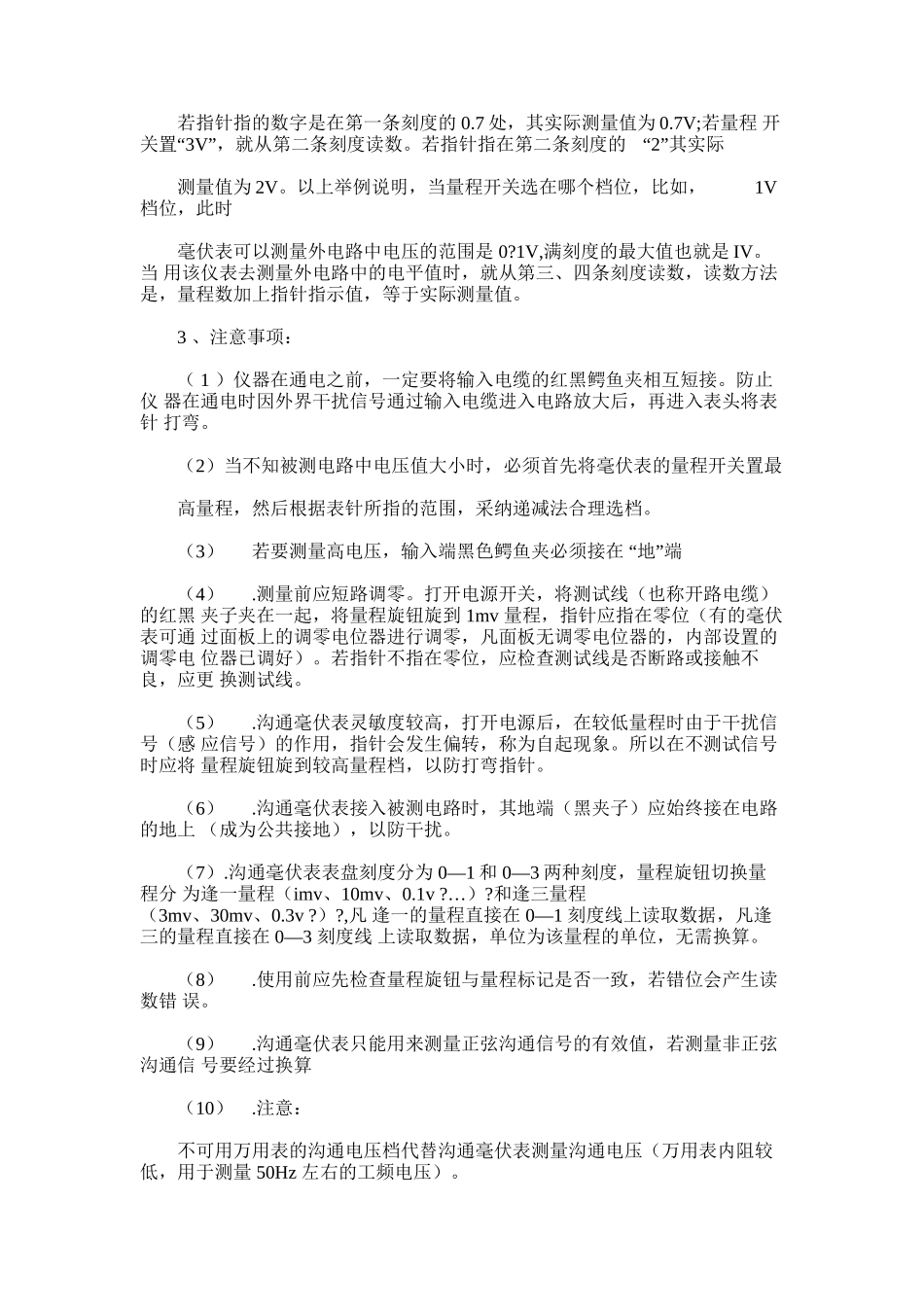

# 4 沟通毫伏表使用说明 常用的单通道晶体管毫伏表，具有测量沟通电压、电平测试、监视输出等 三大功能。沟通测量范围是 100mV?300V、5Hz?2MHz,共分 1 、 3、 10 、 30、 100 、 300mV, 1 、 3、 10 、 30、 100、300V 共 12 档。现将其基本使用方法介绍如下： 1 、开机前的准备工作： （1）将通道输入端测试探头上的红、黑色鳄鱼夹短接； （ 2 ）将量程开关选最高量程（ 300V）。 2、操作步骤： （1）接通 220V 电源，按下电源开关，电源指示灯亮，仪器立即工作。为了保证仪器稳定性, 需预热 10 秒钟后使用, 开机后 1 0 秒钟内指针无规则摆动 属正常； （ 2）将输入测试探头上的红、黑鳄鱼夹断开后与被测电路并联（红鳄鱼 夹 接被测电路的正端,黑鳄鱼夹接地端）, 观察表头指针在刻度盘上所指的位 置,若指针在起始点位置基本没动,说明被测电路中的电压甚小, 且毫伏表量 程选得过高,此时用递减法由高量程向低量程变换, 直到表头指针指到满刻度 的左右即可； （ 3）准确读数。表头刻度盘上共刻有四条刻度。第一条刻度和第二条刻 度 为测量沟通电压有效值的专用刻度,第三条和第四条为测量分贝值的刻度。当 量程开关分别选 1mV、10mV、100mV、IV、10V、100V 档时，就从第一 条刻度 读数；当量程开关分别选 3mV、30mV、300mV、3V、30V、300V 时， 应从第二 条刻度读数（逢 1 就从第一条刻度读数，逢 3 从第二刻度读数）。例如： “ 将量程开关置 1V”，就从第一条刻度读数。 若指针指的数字是在第一条刻度的 0.7 处，其实际测量值为 0.7V; 若量程 开“关置 3V”，就从第二条刻度读数。若指针指在第二条刻度的“2”其实际 测量值为 2V。以上举例说明，当量程开关选在哪个档位，比如，1V档位，此时 毫伏表可以测量外电路中电压的范围是 0?1V,满刻度的最大值也就是 IV。 当 用该仪表去测量外电路中的电平值时，就从第三、四条刻度读数，读数方法是，量程数加上指针指示值，等于实际测量值。 3 、注意事项： （ 1 ）仪器在通电之前，一定要将输入电缆的红黑鳄鱼夹相互短接。防止 仪 器在通电时因外界干扰信号通过输入电缆进入电路放大后，再进入表头将表 针 打弯。 （2）当不知被测电路中电压值大小时，必须首先将毫伏表的量程开关置最 高量程，然后根据表针所指的范围，采纳递减法合理选档。 （3） “”若要测量高电压，输入端黑色鳄鱼夹必须接在 ...
