2024年建筑管理类-独山子铁路工艺管线施工方案

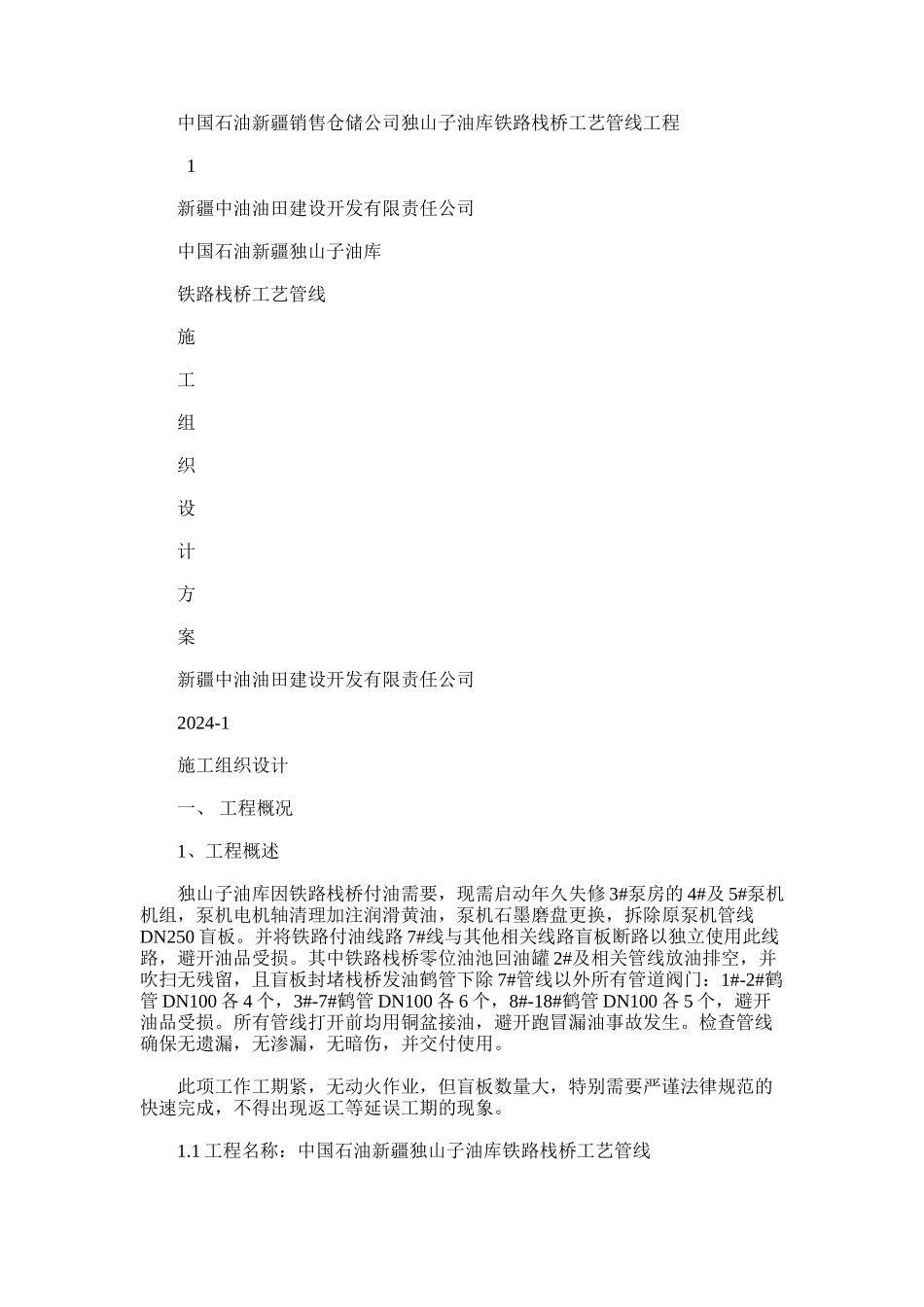

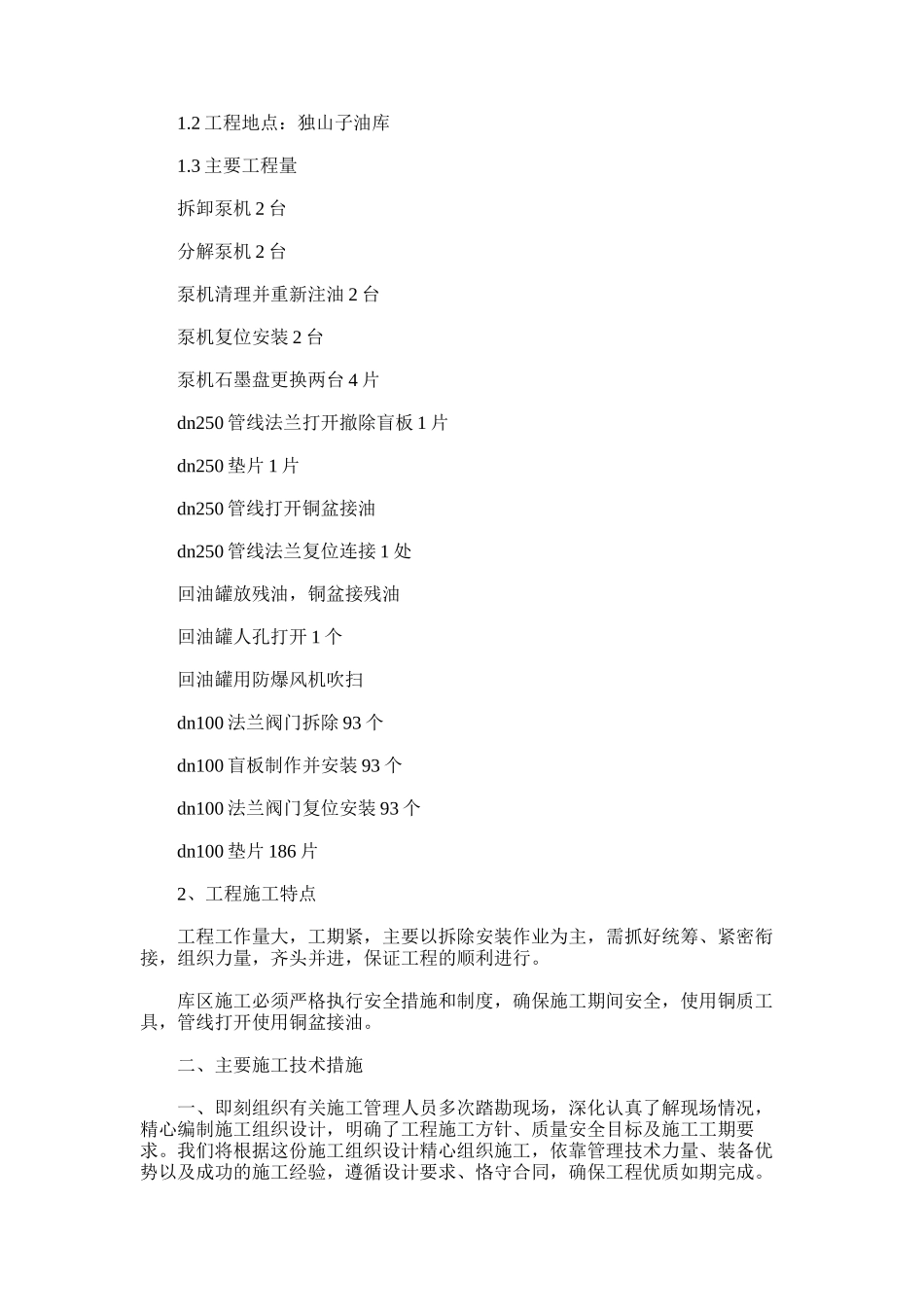

中国石油新疆销售仓储公司独山子油库铁路栈桥工艺管线工程 1 新疆中油油田建设开发有限责任公司 中国石油新疆独山子油库 铁路栈桥工艺管线 施 工 组 织 设 计 方 案 新疆中油油田建设开发有限责任公司 2024-1 施工组织设计 一、 工程概况 1、工程概述 独山子油库因铁路栈桥付油需要，现需启动年久失修 3#泵房的 4#及 5#泵机机组，泵机电机轴清理加注润滑黄油，泵机石墨磨盘更换，拆除原泵机管线DN250 盲板。并将铁路付油线路 7#线与其他相关线路盲板断路以独立使用此线路，避开油品受损。其中铁路栈桥零位油池回油罐 2#及相关管线放油排空，并吹扫无残留，且盲板封堵栈桥发油鹤管下除 7#管线以外所有管道阀门：1#-2#鹤管 DN100 各 4 个，3#-7#鹤管 DN100 各 6 个，8#-18#鹤管 DN100 各 5 个，避开油品受损。所有管线打开前均用铜盆接油，避开跑冒漏油事故发生。检查管线确保无遗漏，无渗漏，无暗伤，并交付使用。 此项工作工期紧，无动火作业，但盲板数量大，特别需要严谨法律规范的快速完成，不得出现返工等延误工期的现象。 1.1 工程名称：中国石油新疆独山子油库铁路栈桥工艺管线 1.2 工程地点：独山子油库 1.3 主要工程量 拆卸泵机 2 台 分解泵机 2 台 泵机清理并重新注油 2 台 泵机复位安装 2 台 泵机石墨盘更换两台 4 片 dn250 管线法兰打开撤除盲板 1 片 dn250 垫片 1 片 dn250 管线打开铜盆接油 dn250 管线法兰复位连接 1 处 回油罐放残油，铜盆接残油 回油罐人孔打开 1 个 回油罐用防爆风机吹扫 dn100 法兰阀门拆除 93 个 dn100 盲板制作并安装 93 个 dn100 法兰阀门复位安装 93 个 dn100 垫片 186 片 2、工程施工特点 工程工作量大，工期紧，主要以拆除安装作业为主，需抓好统筹、紧密衔接，组织力量，齐头并进，保证工程的顺利进行。 库区施工必须严格执行安全措施和制度，确保施工期间安全，使用铜质工具，管线打开使用铜盆接油。 二、主要施工技术措施 一、即刻组织有关施工管理人员多次踏勘现场，深化认真了解现场情况，精心编制施工组织设计，明确了工程施工方针、质量安全目标及施工工期要求。我们将根据这份施工组织设计精心组织施工，依靠管理技术力量、装备优势以及成功的施工经验，遵循设计要求、恪守合同，确保工程优质如期完成。 二、本工程所执行的主要施工验收法律规范及质量检验评定统一标准如下： 1.《工业金属...
