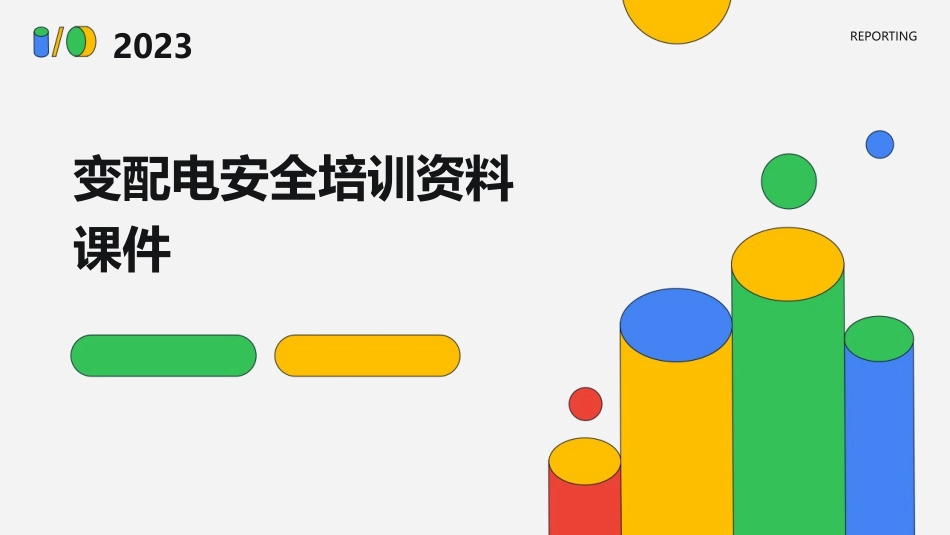

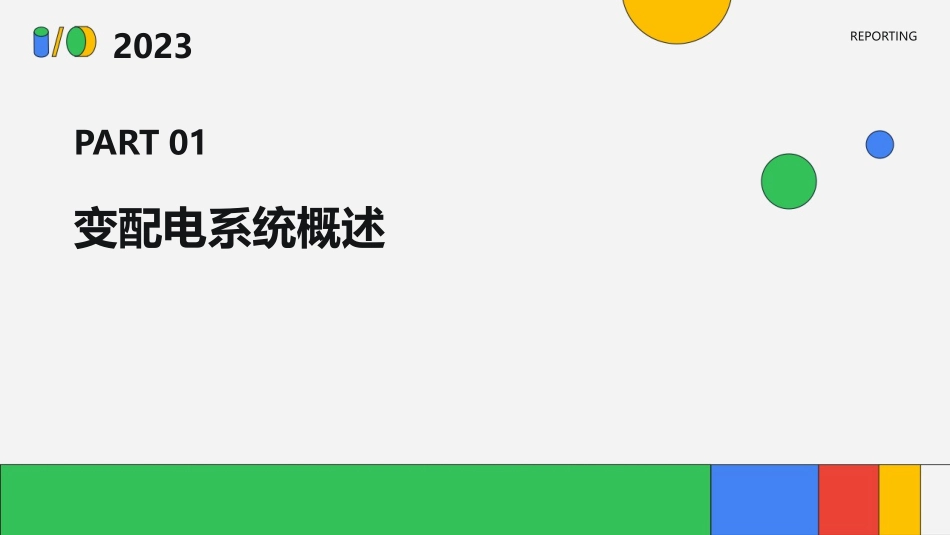

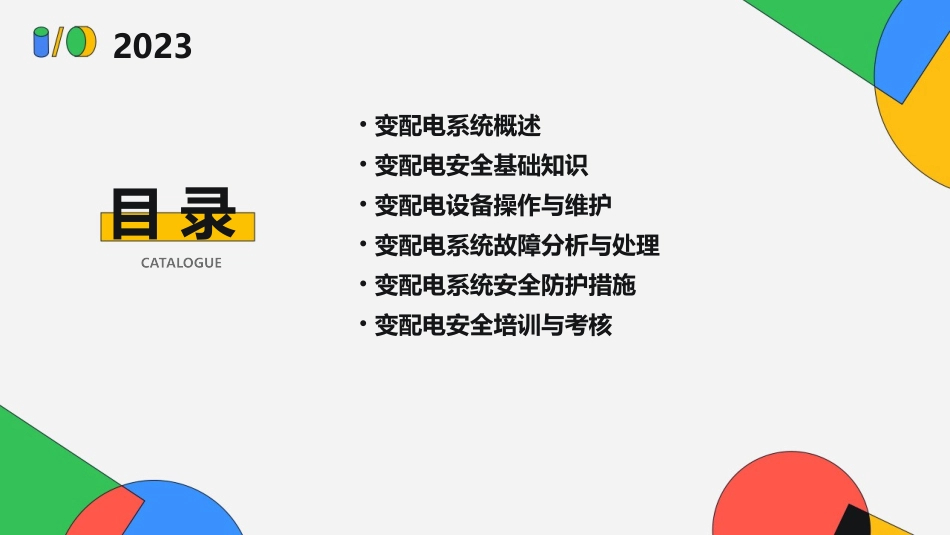

变配电安全培训资料课件2023REPORTING•变配电系统概述•变配电安全基础知识•变配电设备操作与维护•变配电系统故障分析与处理•变配电系统安全防护措施•变配电安全培训与考核目录CATALOGUE2023PART01变配电系统概述2023REPORTING变配电系统定义与功能变配电系统定义变配电系统是电力系统中的重要组成部分,负责将高压电能转换为低压电能,并进行分配和控制,以满足不同用电设备的需求。变换电压将高压电能转换为低压电能,以适应不同用电设备的电压需求。分配电能根据用电设备的需求和电力系统的运行状况,合理分配电能,确保电力系统的稳定运行。控制与保护对电力系统进行监测、控制和保护,防止故障的发生和扩大,确保电力系统的安全运行。变压器01变压器是变配电系统中的核心设备,用于将高压电能转换为低压电能。根据使用场合和电压等级的不同,变压器可分为电力变压器、干式变压器、油浸式变压器等。开关设备02开关设备用于控制和保护电路,包括断路器、负荷开关、隔离开关等。它们能够切断或接通电路,以及在故障时自动切断电路,保护用电设备和电力系统的安全。配电装置03配电装置用于将电能分配给不同的用电设备,包括配电柜、配电箱、母线槽等。它们具有灵活的配电方式和可靠的电气性能,能够满足不同用电设备的配电需求。常见变配电设备介绍规定了电力建设、生产、供应和使用等方面的基本法律制度,为变配电系统的建设和运行提供了法律依据。《电力法》规定了电力安全工作的基本要求和管理制度,包括变配电系统的安全管理、设备运行和维护等方面的内容。《电力安全工作规程》规定了供配电系统设计的基本原则和技术要求,包括变配电系统的设备选择、配置和安装等方面的内容。该规范是变配电系统设计的重要依据。《供配电系统设计规范》相关法律法规及标准PART02变配电安全基础知识2023REPORTING研究在电气领域中如何防止发生人身事故、设备事故和火灾事故等,保证安全生产的科学。电气安全定义电气事故类型电气安全的重要性包括触电、雷击、静电危害、电磁场伤害、电气火灾与爆炸、电气线路和设备故障等。确保人身安全,保障财产安全,维护生产顺利进行。030201电气安全基本概念触电类型分为电击和电伤两种。电击是电流通过人体内部,破坏人的心脏、肺部及神经系统的正常工作,甚至危及生命;电伤则是电流的热效应、化学效应或机械效应对人体造成的伤害。触电原因设备漏电、违章操作、缺乏安全用电知识等。防护措施采用安全电压、绝缘保护、屏护保护、安全距离、采用漏电保护装置等。触电危害与防护措施接地与接零保护原理将电气设备的金属外壳或构架通过接地装置与大地连接,当设备发生漏电时,电流通过接地装置泄入大地,从而保护人身安全。接零保护将电气设备的金属外壳或构架与中性点接地的零线连接,当设备发生漏电时,电流通过零线形成回路,使保护装置动作切断电源,从而保护人身和设备安全。接地与接零的比较接地保护适用于不接地电网,而接零保护适用于接地电网;接地保护简单经济,但安全性相对较低,接零保护则相反。接地保护PART03变配电设备操作与维护2023REPORTING操作前必须穿戴好绝缘防护用品,如绝缘手套、绝缘靴等。操作前应检查设备接地是否良好,确保接地电阻符合安全要求。操作时必须按照规定的操作步骤进行,严禁随意更改或省略操作步骤。在操作过程中,如遇设备异常或故障,应立即停止操作,并及时报告相关人员进行处理。01020304高压设备操作注意事项010204低压设备操作要点操作前应检查设备外观是否完好,有无破损或变形等情况。操作时应先断开负载开关,再断开隔离开关,严禁带负载拉合隔离开关。在操作过程中,应注意观察设备运行状态,如遇异常情况应及时处理。操作完成后,应检查设备是否已恢复到正常状态,并做好相关记录。03定期对设备进行巡视检查,及时发现并处理潜在的安全隐患。在维护保养过程中,应注意对设备进行清洁、紧固、调整等操作,确保设备的稳定性和可靠性。对设备进行定期维护保养,确保设备处于良好的运行状态。对于发现的问题和故障,应及时进行维修处理,并做好相关记录和报告。设备日常检查与维护保养PART04变配电...
