Rational-Rose画通信图和活动图

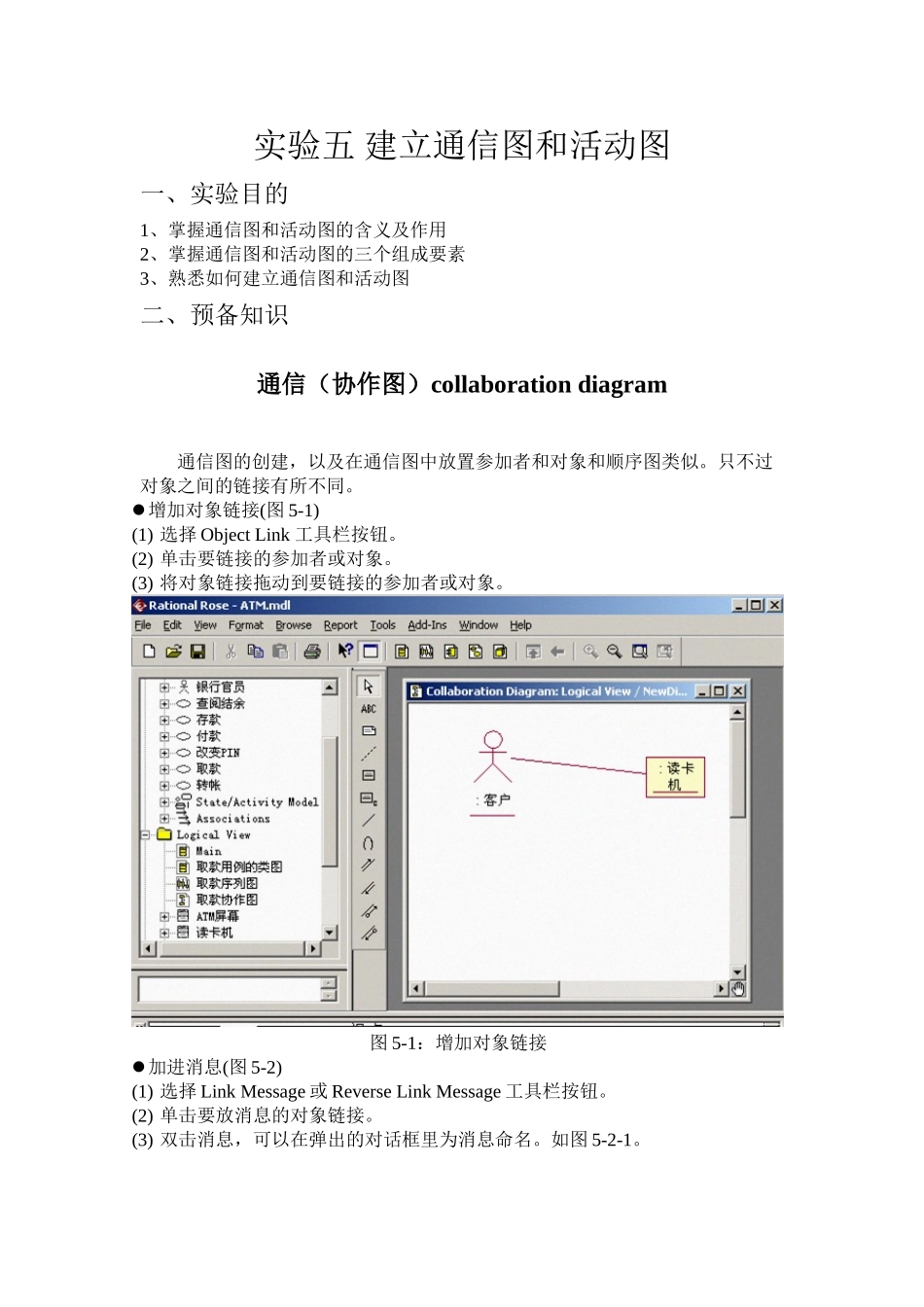

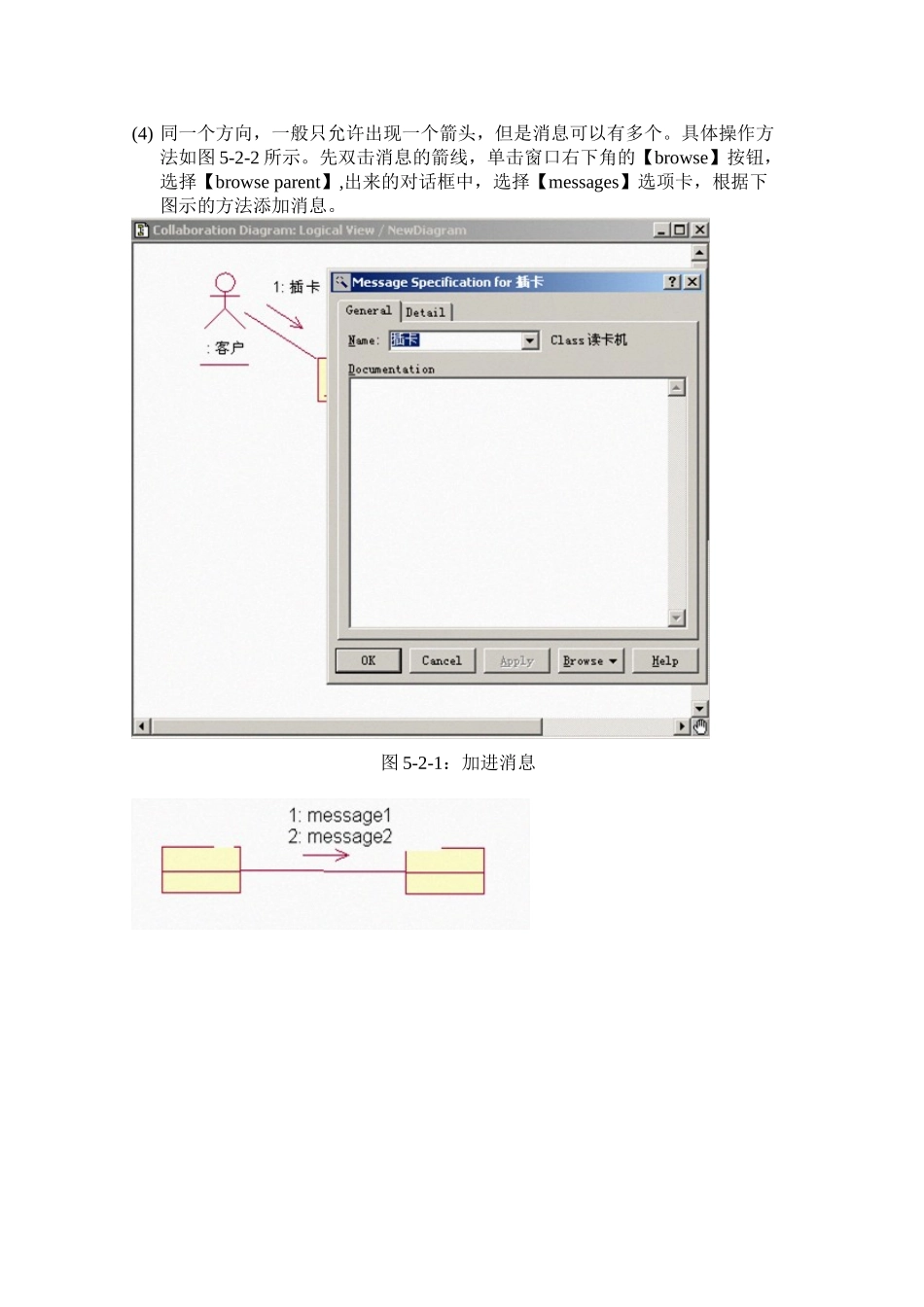

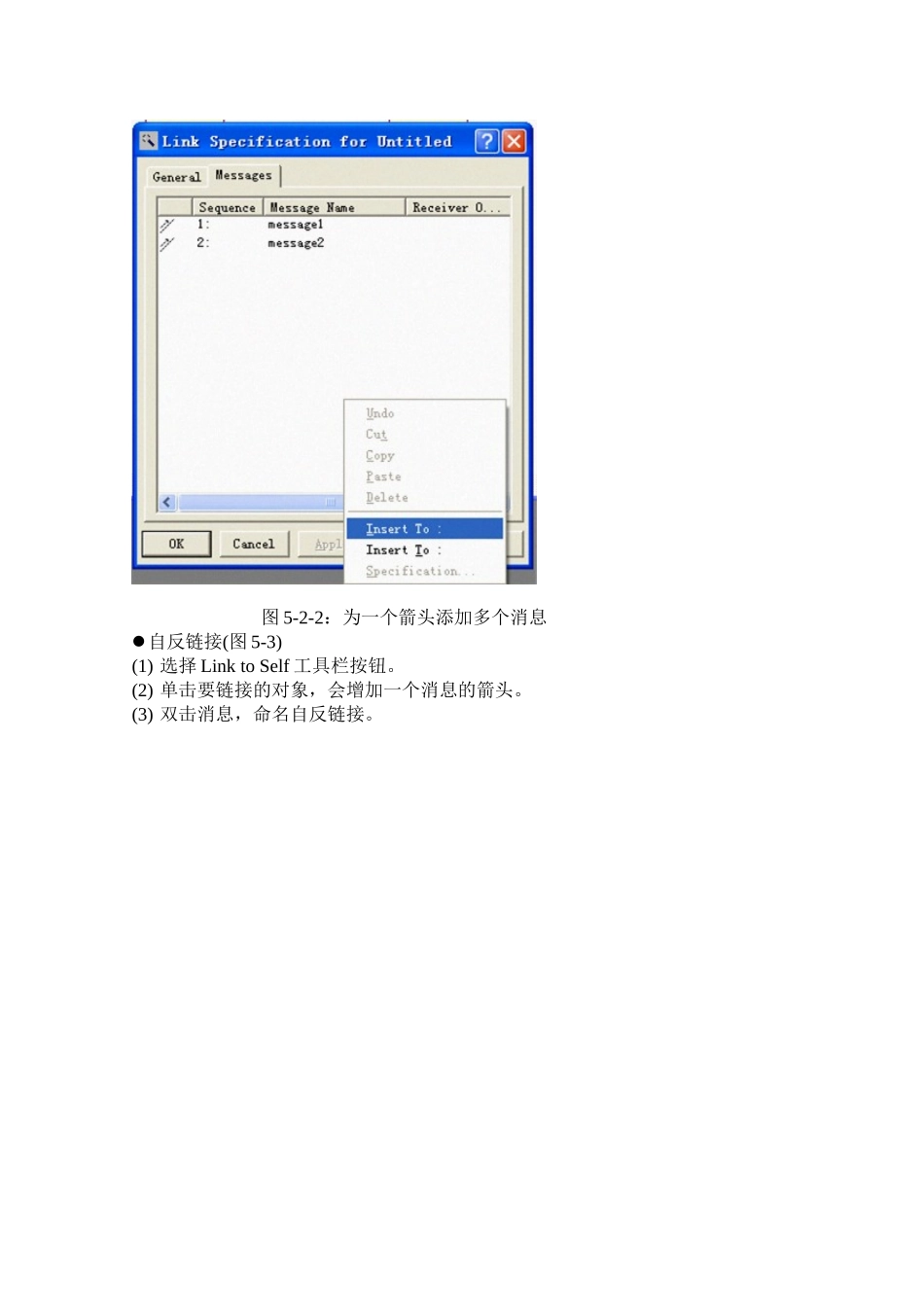

实验五 建立通信图和活动图一、实验目的1、掌握通信图和活动图的含义及作用2、掌握通信图和活动图的三个组成要素3、熟悉如何建立通信图和活动图二、预备知识通信（协作图）collaboration diagram通信图的创建，以及在通信图中放置参加者和对象和顺序图类似。只不过对象之间的链接有所不同。增加对象链接(图 5-1)(1) 选择 Object Link 工具栏按钮。(2) 单击要链接的参加者或对象。(3) 将对象链接拖动到要链接的参加者或对象。图 5-1：增加对象链接加进消息(图 5-2)(1) 选择 Link Message 或 Reverse Link Message 工具栏按钮。(2) 单击要放消息的对象链接。(3) 双击消息，可以在弹出的对话框里为消息命名。如图 5-2-1。(4) 同一个方向，一般只允许出现一个箭头，但是消息可以有多个。具体操作方法如图 5-2-2 所示。先双击消息的箭线，单击窗口右下角的【browse】按钮，选择【browse parent】,出来的对话框中，选择【messages】选项卡，根据下图示的方法添加消息。图 5-2-1：加进消息图 5-2-2：为一个箭头添加多个消息自反链接(图 5-3)(1) 选择 Link to Self 工具栏按钮。(2) 单击要链接的对象，会增加一个消息的箭头。(3) 双击消息，命名自反链接。图 5-3：建立自反链接建立活动图 activity diagram活动图显示了从活动到活动的流。活动图可以在分析系统业务时用来演示业务流，也可以在收集系统需求的时候显示一个用例中的事件流。活动图显示了系统中某个业务或者某个用例中，要经历哪些活动，这些活动按什么顺序发生。创建活动图（图 6-1）(1) 用于分析系统业务：在浏览器中右击 Use Case 视图，选择 new→activity diagram 。(2) 用于显示用例中的事件流：在浏览器中选中某个用例，然后右击这个用例，选择 new→activity diagram。 图 5-4：创建活动图 增加泳道 (图 5-5)泳道是框图里的竖段，包含特定人员或组织要进行的所有活动。可以把框图分为多个泳道，每个泳道对应每个人员或组织。在工具栏选择 swimlane 按钮，然后单击框图增加泳道，最后用人员或组织给泳道命名。图 5-5 ：增加泳道增加活动并设置活动的顺序（图 5-6）(2) 在工具栏中选择 Activity 按钮，单击活动图增加活动，命名活动。(3) 在工具栏中选择 Transition 按钮，把箭头从一个活动拖向另一个活动。图 5-6：增加活动增加同步/分岔（图 5-7）(1)选择 synchronization 工具栏按钮，单击框图...
