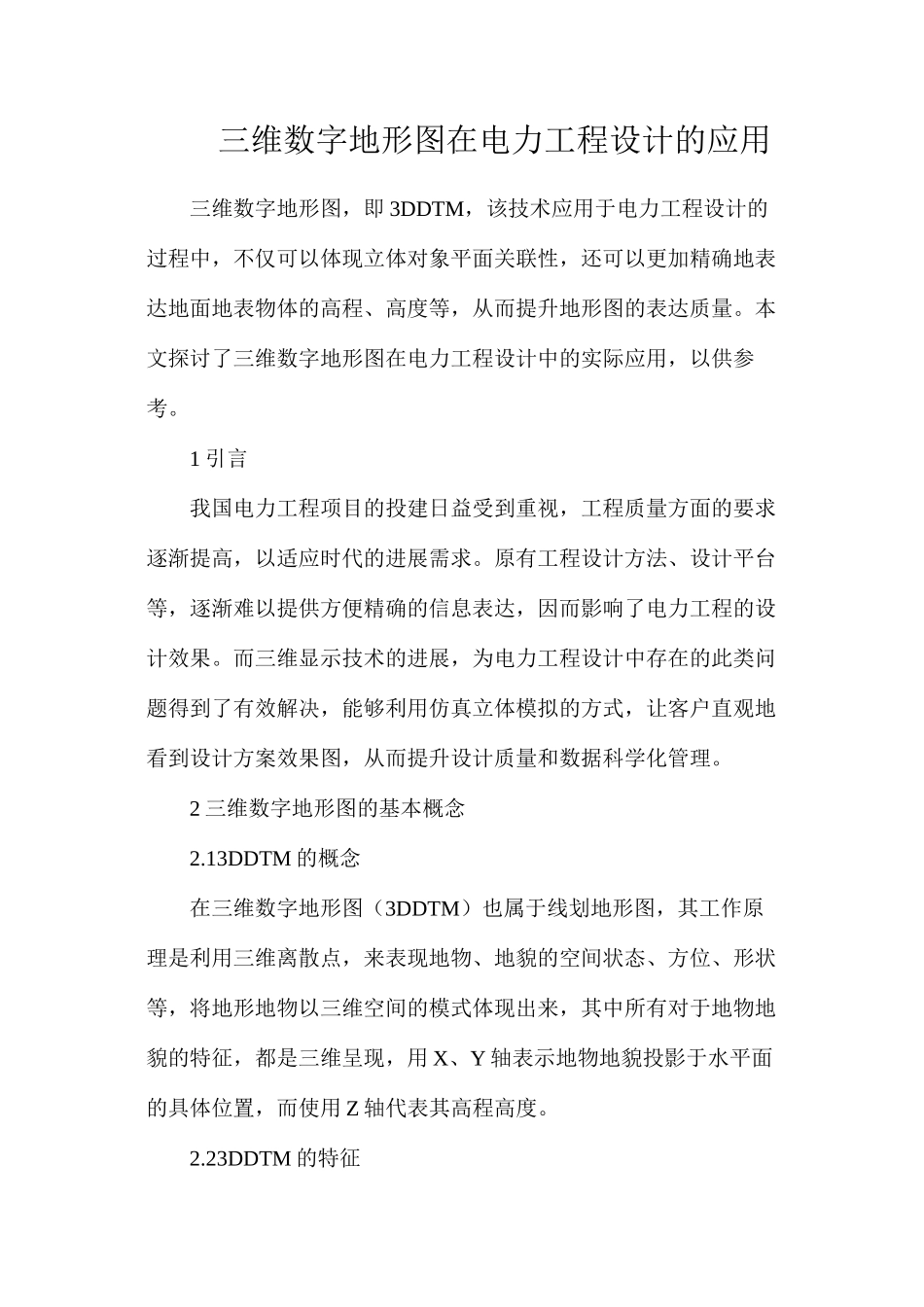

三维数字地形图在电力工程设计的应用

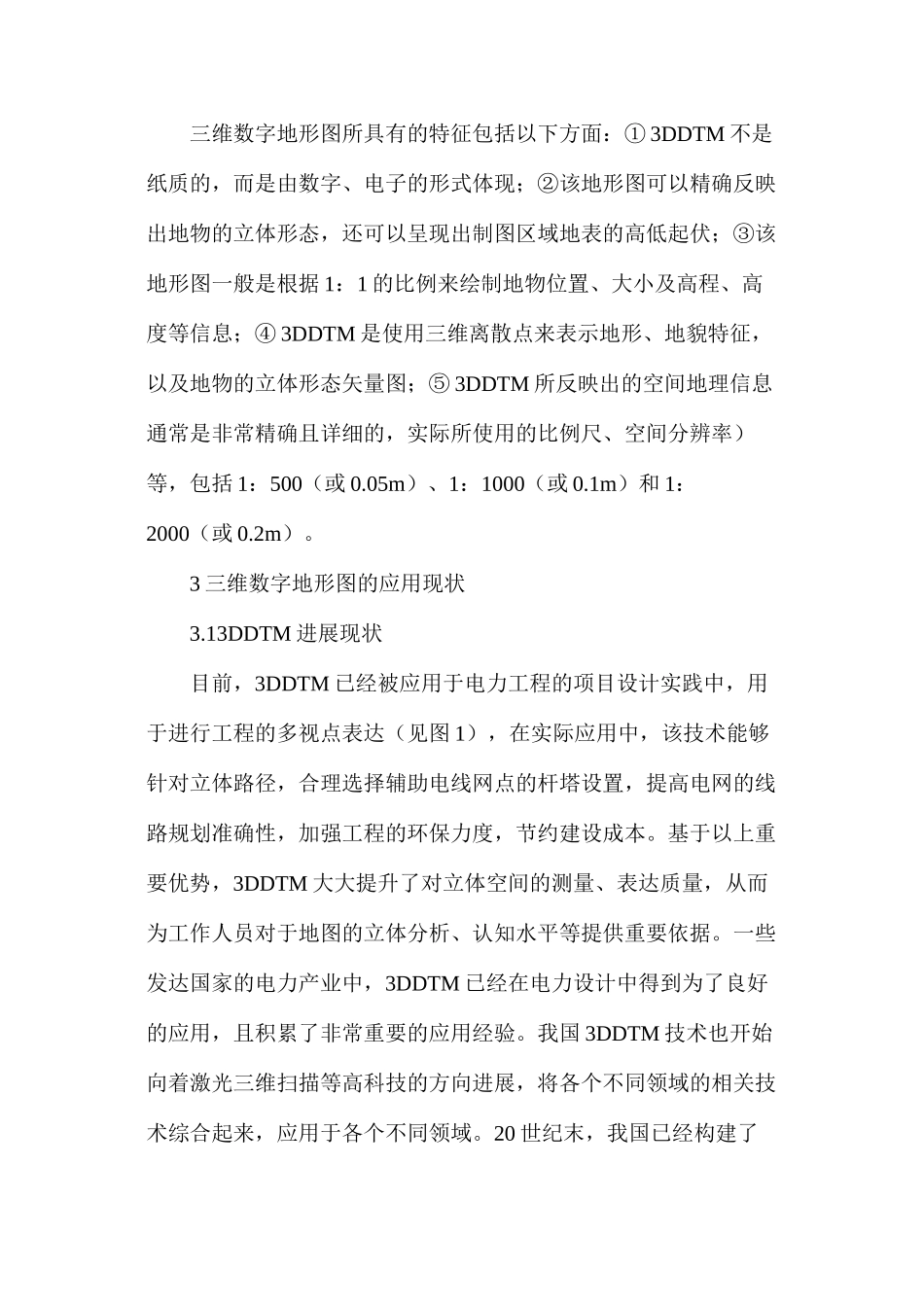

三维数字地形图在电力工程设计的应用三维数字地形图，即 3DDTM，该技术应用于电力工程设计的过程中，不仅可以体现立体对象平面关联性，还可以更加精确地表达地面地表物体的高程、高度等，从而提升地形图的表达质量。本文探讨了三维数字地形图在电力工程设计中的实际应用，以供参考。1 引言我国电力工程项目的投建日益受到重视，工程质量方面的要求逐渐提高，以适应时代的进展需求。原有工程设计方法、设计平台等，逐渐难以提供方便精确的信息表达，因而影响了电力工程的设计效果。而三维显示技术的进展，为电力工程设计中存在的此类问题得到了有效解决，能够利用仿真立体模拟的方式，让客户直观地看到设计方案效果图，从而提升设计质量和数据科学化管理。2 三维数字地形图的基本概念2.13DDTM 的概念在三维数字地形图（3DDTM）也属于线划地形图，其工作原理是利用三维离散点，来表现地物、地貌的空间状态、方位、形状等，将地形地物以三维空间的模式体现出来，其中所有对于地物地貌的特征，都是三维呈现，用 X、Y 轴表示地物地貌投影于水平面的具体位置，而使用 Z 轴代表其高程高度。2.23DDTM 的特征三维数字地形图所具有的特征包括以下方面：① 3DDTM 不是纸质的，而是由数字、电子的形式体现；②该地形图可以精确反映出地物的立体形态，还可以呈现出制图区域地表的高低起伏；③该地形图一般是根据 1：1 的比例来绘制地物位置、大小及高程、高度等信息；④ 3DDTM 是使用三维离散点来表示地形、地貌特征，以及地物的立体形态矢量图；⑤ 3DDTM 所反映出的空间地理信息通常是非常精确且详细的，实际所使用的比例尺、空间分辨率）等，包括 1：500（或 0.05m）、1：1000（或 0.1m）和 1：2000（或 0.2m）。3 三维数字地形图的应用现状3.13DDTM 进展现状目前，3DDTM 已经被应用于电力工程的项目设计实践中，用于进行工程的多视点表达（见图 1），在实际应用中，该技术能够针对立体路径，合理选择辅助电线网点的杆塔设置，提高电网的线路规划准确性，加强工程的环保力度，节约建设成本。基于以上重要优势，3DDTM 大大提升了对立体空间的测量、表达质量，从而为工作人员对于地图的立体分析、认知水平等提供重要依据。一些发达国家的电力产业中，3DDTM 已经在电力设计中得到为了良好的应用，且积累了非常重要的应用经验。我国 3DDTM 技术也开始向着激光三维扫描等高科技的方向进展，将各个不同领域的相关技术综合起来，应用于...
