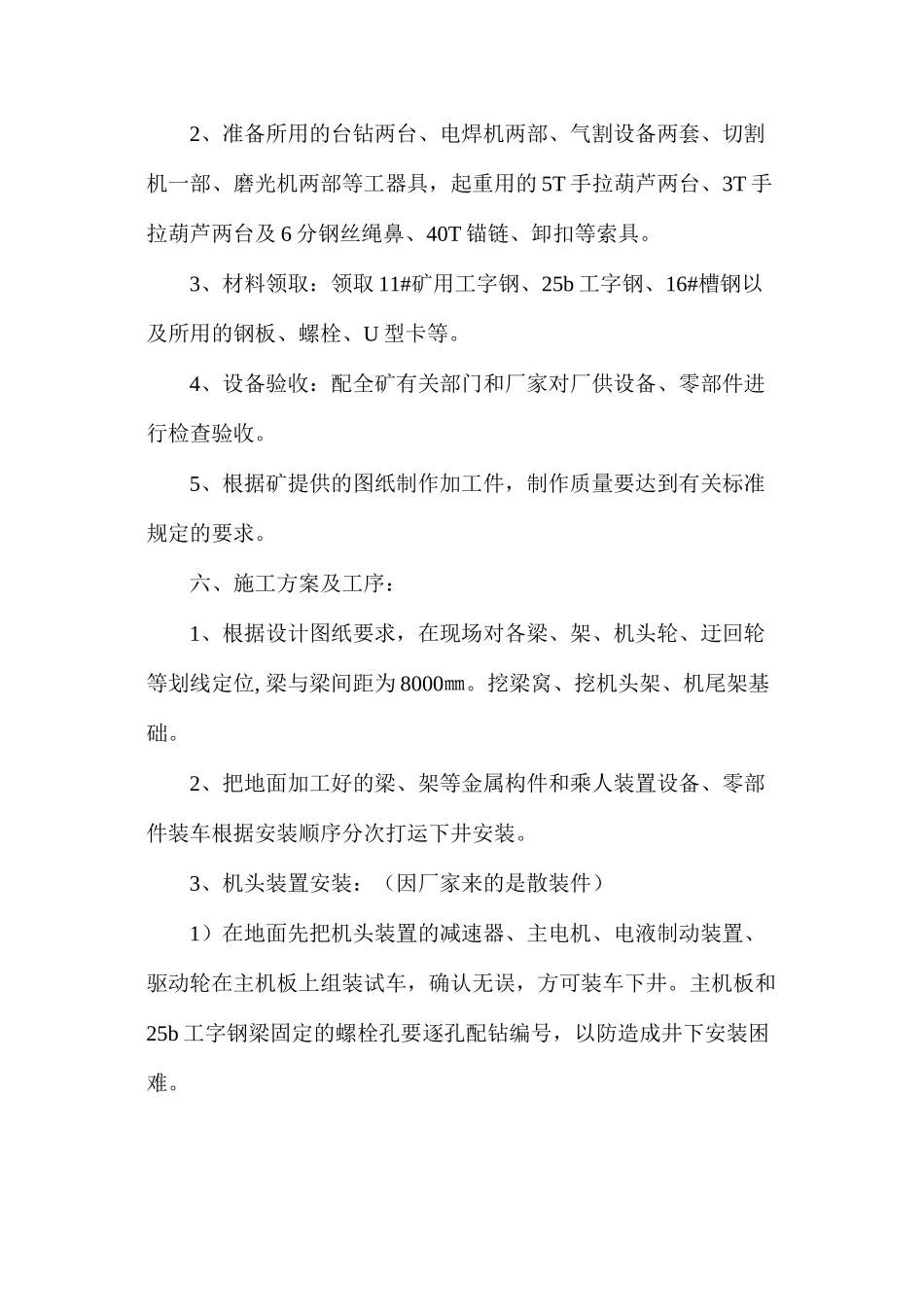

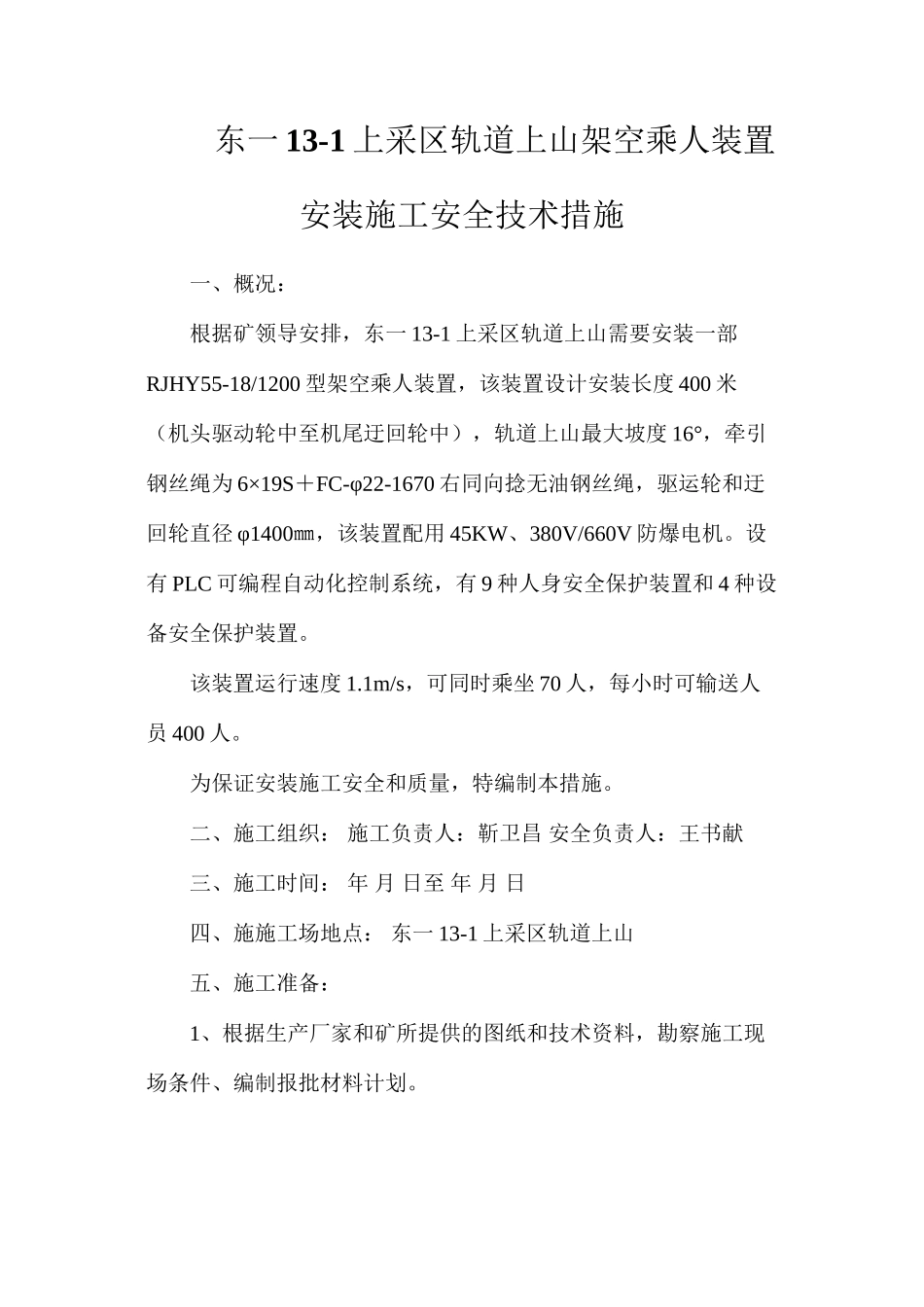

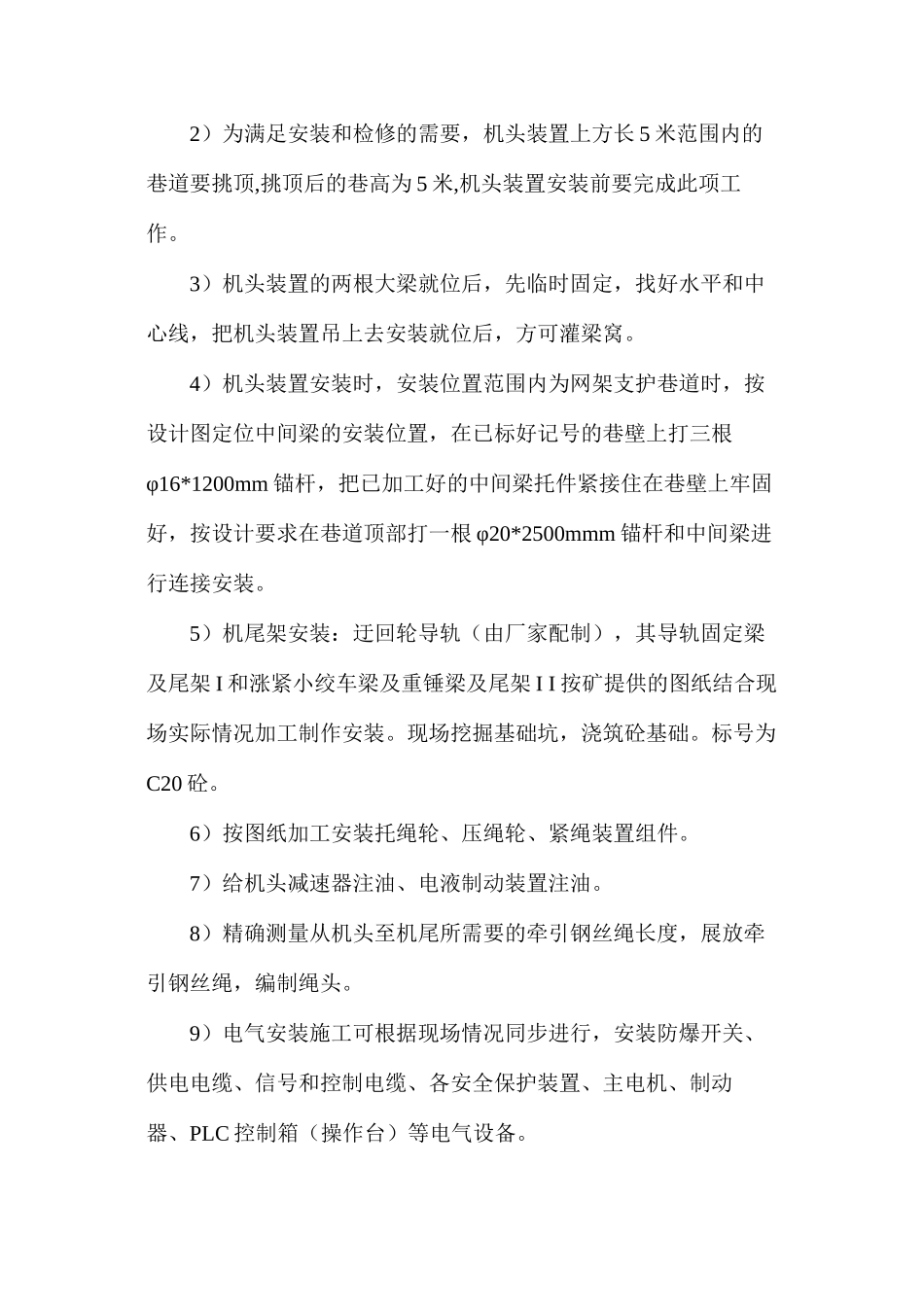

东一 13-1 上采区轨道上山架空乘人装置安装施工安全技术措施一、概况：根据矿领导安排，东一 13-1 上采区轨道上山需要安装一部RJHY55-18/1200 型架空乘人装置，该装置设计安装长度 400 米（机头驱动轮中至机尾迂回轮中），轨道上山最大坡度 16°，牵引钢丝绳为 6×19S＋FC-φ22-1670 右同向捻无油钢丝绳，驱运轮和迂回轮直径 φ1400㎜，该装置配用 45KW、380V/660V 防爆电机。设有 PLC 可编程自动化控制系统，有 9 种人身安全保护装置和 4 种设备安全保护装置。该装置运行速度 1.1m/s，可同时乘坐 70 人，每小时可输送人员 400 人。为保证安装施工安全和质量，特编制本措施。 二、施工组织： 施工负责人：靳卫昌 安全负责人：王书献 三、施工时间： 年 月 日至 年 月 日 四、施施工场地点： 东一 13-1 上采区轨道上山五、施工准备：1、根据生产厂家和矿所提供的图纸和技术资料，勘察施工现场条件、编制报批材料计划。2、准备所用的台钻两台、电焊机两部、气割设备两套、切割机一部、磨光机两部等工器具，起重用的 5T 手拉葫芦两台、3T 手拉葫芦两台及 6 分钢丝绳鼻、40T 锚链、卸扣等索具。3、材料领取：领取 11#矿用工字钢、25b 工字钢、16#槽钢以及所用的钢板、螺栓、U 型卡等。4、设备验收：配全矿有关部门和厂家对厂供设备、零部件进行检查验收。5、根据矿提供的图纸制作加工件，制作质量要达到有关标准规定的要求。六、施工方案及工序：1、根据设计图纸要求，在现场对各梁、架、机头轮、迂回轮等划线定位, 梁与梁间距为 8000㎜。挖梁窝、挖机头架、机尾架基础。2、把地面加工好的梁、架等金属构件和乘人装置设备、零部件装车根据安装顺序分次打运下井安装。3、机头装置安装：（因厂家来的是散装件）1）在地面先把机头装置的减速器、主电机、电液制动装置、驱动轮在主机板上组装试车，确认无误，方可装车下井。主机板和25b 工字钢梁固定的螺栓孔要逐孔配钻编号，以防造成井下安装困难。2）为满足安装和检修的需要，机头装置上方长 5 米范围内的巷道要挑顶,挑顶后的巷高为 5 米,机头装置安装前要完成此项工作。3）机头装置的两根大梁就位后，先临时固定，找好水平和中心线，把机头装置吊上去安装就位后，方可灌梁窝。4）机头装置安装时，安装位置范围内为网架支护巷道时，按设计图定位中间梁的安装位置，在已标好记号的巷壁上打三根φ16*1200mm 锚杆，把已加工好的中间梁托件紧接住在巷...
