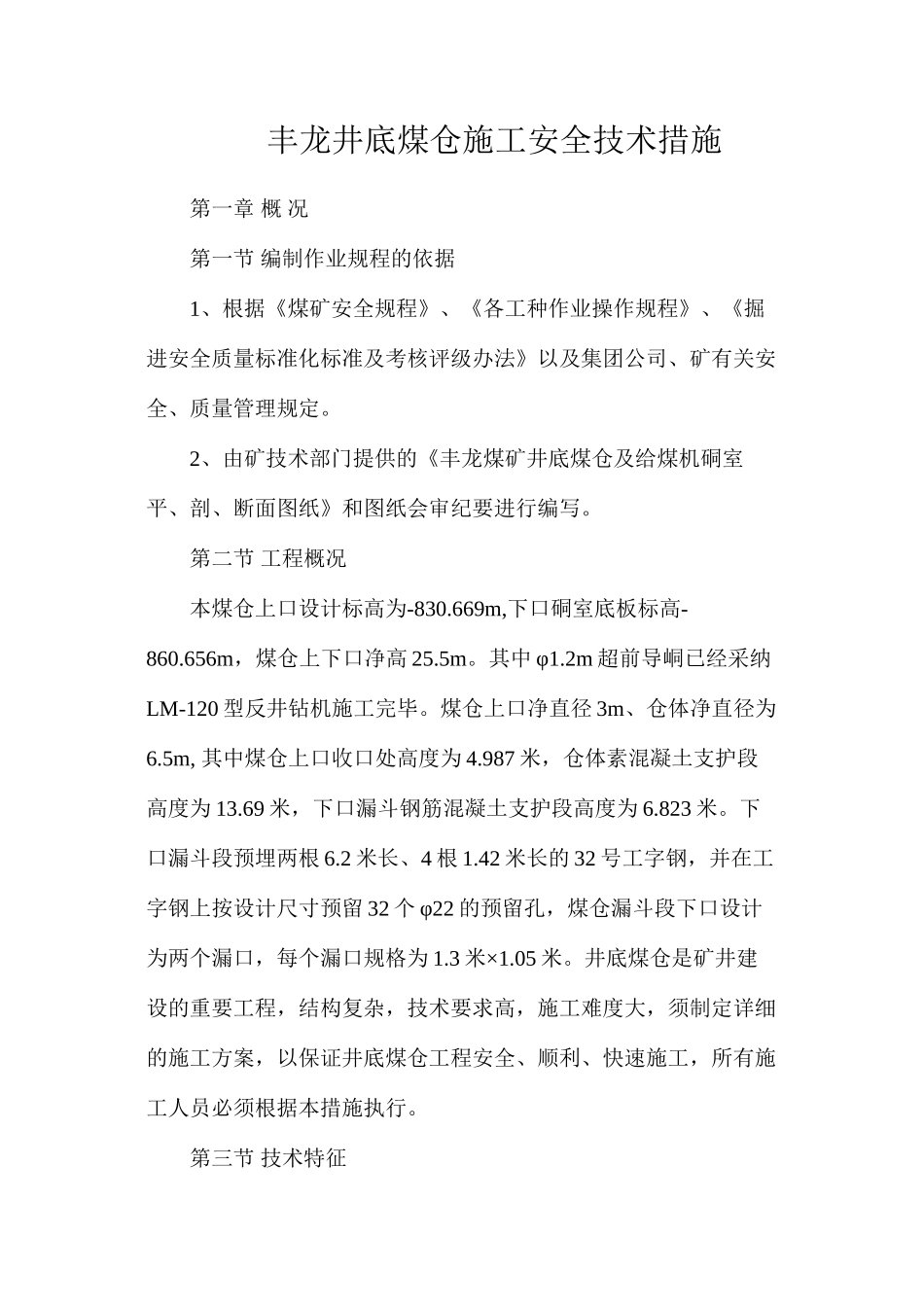

丰龙井底煤仓施工安全技术措施

丰龙井底煤仓施工安全技术措施 第一章 概 况 第一节 编制作业规程的依据1、根据《煤矿安全规程》、《各工种作业操作规程》、《掘进安全质量标准化标准及考核评级办法》以及集团公司、矿有关安全、质量管理规定。2、由矿技术部门提供的《丰龙煤矿井底煤仓及给煤机硐室平、剖、断面图纸》和图纸会审纪要进行编写。 第二节 工程概况本煤仓上口设计标高为-830.669m,下口硐室底板标高-860.656m，煤仓上下口净高 25.5m。其中 φ1.2m 超前导峒已经采纳LM-120 型反井钻机施工完毕。煤仓上口净直径 3m、仓体净直径为6.5m, 其中煤仓上口收口处高度为 4.987 米，仓体素混凝土支护段高度为 13.69 米，下口漏斗钢筋混凝土支护段高度为 6.823 米。下口漏斗段预埋两根 6.2 米长、4 根 1.42 米长的 32 号工字钢，并在工字钢上按设计尺寸预留 32 个 φ22 的预留孔，煤仓漏斗段下口设计为两个漏口，每个漏口规格为 1.3 米×1.05 米。井底煤仓是矿井建设的重要工程，结构复杂，技术要求高，施工难度大，须制定详细的施工方案，以保证井底煤仓工程安全、顺利、快速施工，所有施工人员必须根据本措施执行。 第三节 技术特征丰龙矿井井底煤仓上口收口处净直径 3m，壁厚 400mm,煤仓仓体段净直径 6.5m，壁厚 400mm。井底煤仓总深度 25.5m，其中煤仓上口 4.987m 及煤仓漏斗 6.823m 段采纳锚网喷与双层钢筋砼联合支护，锚杆采纳 φ20×1600mm 螺纹钢树脂锚杆，间排距1200×1600mm，锚固力不小于 50KN，采纳 φ6.5㎜钢筋网，孔格间距 100×100mm，喷厚为 100㎜，喷射砼强度等级 C20。煤仓上口及漏斗段站筋和环筋分别为 φ18 螺纹钢@300，保护层厚度为 50mm。拉钩筋为 φ8 圆钢@600，壁厚 400mm ，采纳 C30砼支护，井底煤仓仓体段 13.69m，壁厚 400mm ，采纳 C30 素砼支护。煤仓漏斗处分煤器宽×高=1.01 米×1.35 米，站筋和纵筋分别为φ18 螺纹钢@300，分煤器顶端预埋 30kg/m 钢轨，长度为 3.4 米，插入漏斗支护层长度不能小于 250㎜。井底煤仓漏斗处与给煤机硐室 4-4 断面相结合处，施工时要求漏斗内钢筋与给煤机硐室钢筋及混凝土必须联为一体。漏斗钢筋与给煤机硐室钢筋断开处应用漏斗配筋搭接 630mm，煤仓漏斗及给煤机硐室钢筋的保护层厚度为 50mm。 第四节 地质情况施工区域内围岩为：大冶组泥灰岩或长兴灰岩，岩性特征质纯性脆，水平层理，缝合线发育，多见垂直裂隙，但均为方解石充填薄...
