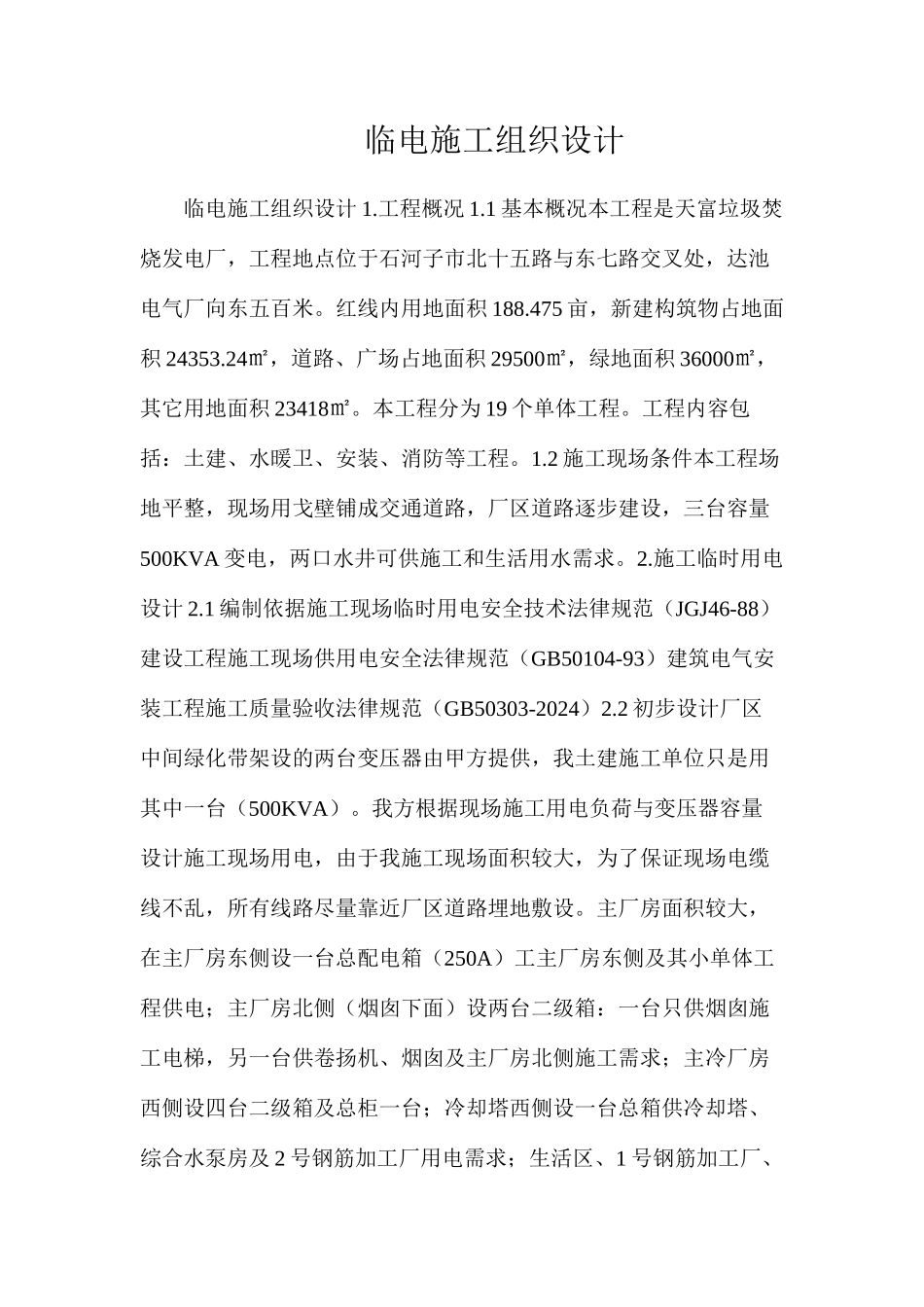

临电施工组织设计

临电施工组织设计临电施工组织设计 1.工程概况 1.1 基本概况本工程是天富垃圾焚烧发电厂，工程地点位于石河子市北十五路与东七路交叉处，达池电气厂向东五百米。红线内用地面积 188.475 亩，新建构筑物占地面积 24353.24㎡，道路、广场占地面积 29500㎡，绿地面积 36000㎡，其它用地面积 23418㎡。本工程分为 19 个单体工程。工程内容包括：土建、水暖卫、安装、消防等工程。1.2 施工现场条件本工程场地平整，现场用戈壁铺成交通道路，厂区道路逐步建设，三台容量500KVA 变电，两口水井可供施工和生活用水需求。2.施工临时用电设计 2.1 编制依据施工现场临时用电安全技术法律规范（JGJ46-88）建设工程施工现场供用电安全法律规范（GB50104-93）建筑电气安装工程施工质量验收法律规范（GB50303-2024）2.2 初步设计厂区中间绿化带架设的两台变压器由甲方提供，我土建施工单位只是用其中一台（500KVA）。我方根据现场施工用电负荷与变压器容量设计施工现场用电，由于我施工现场面积较大，为了保证现场电缆线不乱，所有线路尽量靠近厂区道路埋地敷设。主厂房面积较大，在主厂房东侧设一台总配电箱（250A）工主厂房东侧及其小单体工程供电；主厂房北侧（烟囱下面）设两台二级箱：一台只供烟囱施工电梯，另一台供卷扬机、烟囱及主厂房北侧施工需求；主冷厂房西侧设四台二级箱及总柜一台；冷却塔西侧设一台总箱供冷却塔、综合水泵房及 2 号钢筋加工厂用电需求；生活区、1 号钢筋加工厂、综合办公楼、封闭煤库、废水处理站各设一台二级箱。施工线路规划：L1——：总柜1 号钢筋厂 L2——：电柜生活区 L3——：总柜冷——却塔2 号钢筋场、综合水泵房 L4——：总柜综合办公楼 L5：总——柜烟囱 5 号箱 L6——：总柜烟囱 6 号箱 L7——：总柜封闭煤库L8——：总柜废水处理站 L9——：总柜主厂房西侧 9——号总箱9—1 分箱 L10——：总柜主厂房西侧 10——号总箱10—1 分箱 L11：——总柜主厂房东侧 12——号总箱12—1、12—2、12—3 分箱L12：主厂房西侧靠近配电间部位设一台总柜 2.3 用电量计算 2.3.1 主干线路 L1 用电量计算本线路供 1 号钢筋厂，（1 号分箱）其用电量统计见下表。总线路 L1 施工机械用电表序号名称规格型号数量（台）单台功率（KW）合计功率（KW）1 钢筋切割机 GW40-13392 钢筋弯曲机 GJ-4053153 钢筋调直机 MJ-137.522.54 钢筋套丝机3395 型材切割机 22.24.4 小计 16∑1=59...
