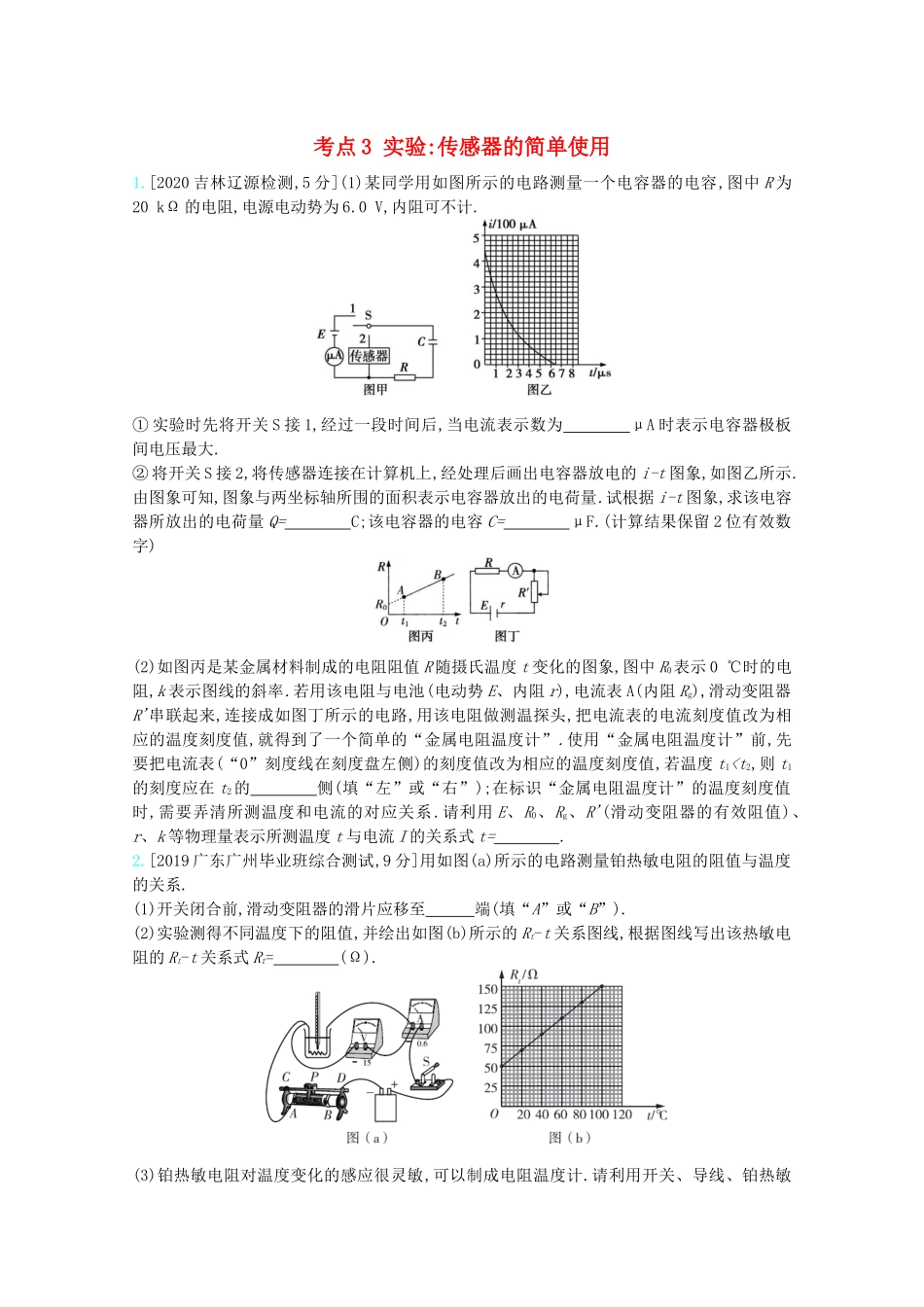

高考物理一轮复习 专题十二 交变电流 传感器 考点3 实验:传感器的简单使用精练(含解析)试题_第1页
1/4

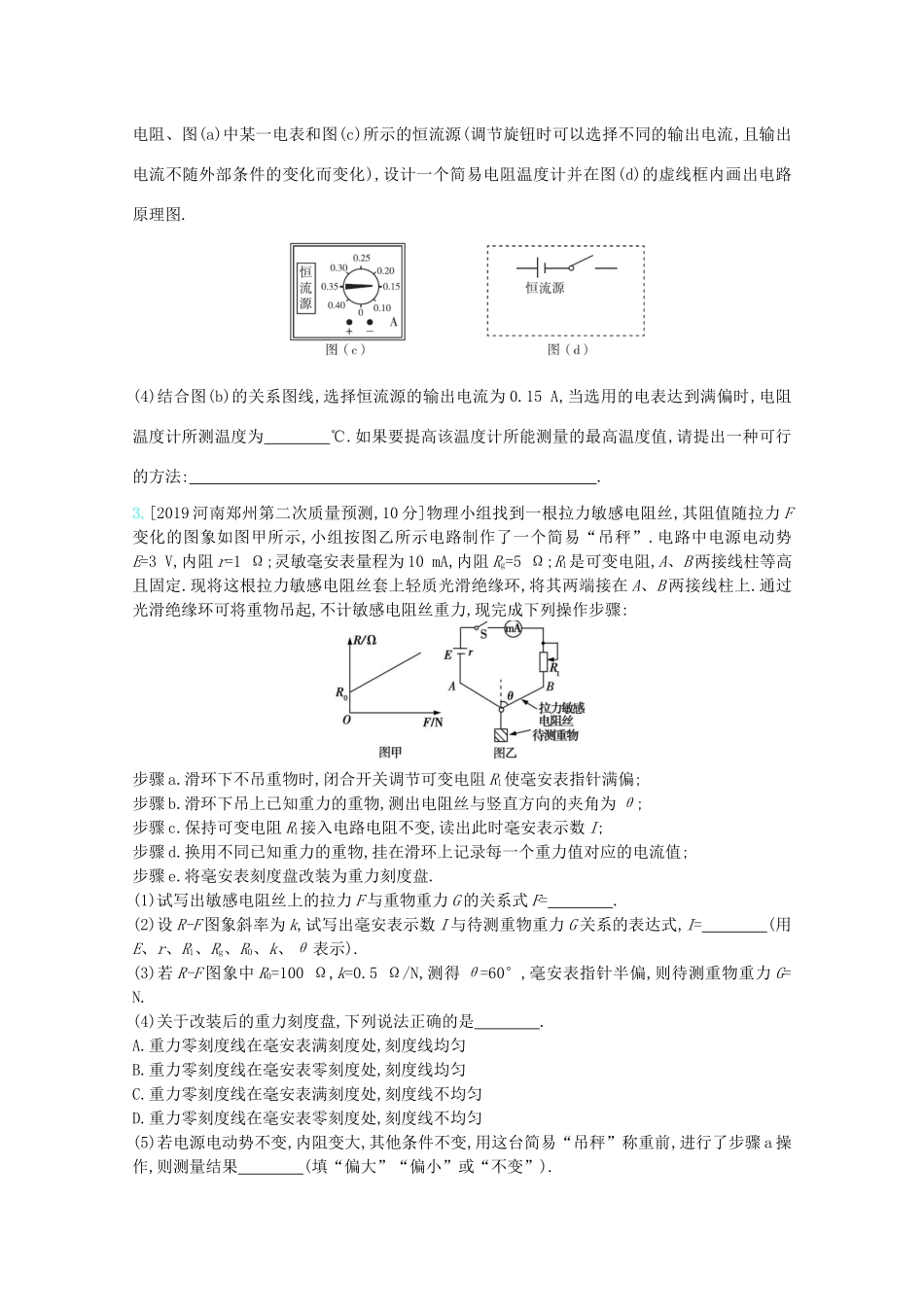

高考物理一轮复习 专题十二 交变电流 传感器 考点3 实验:传感器的简单使用精练(含解析)试题_第2页
2/4

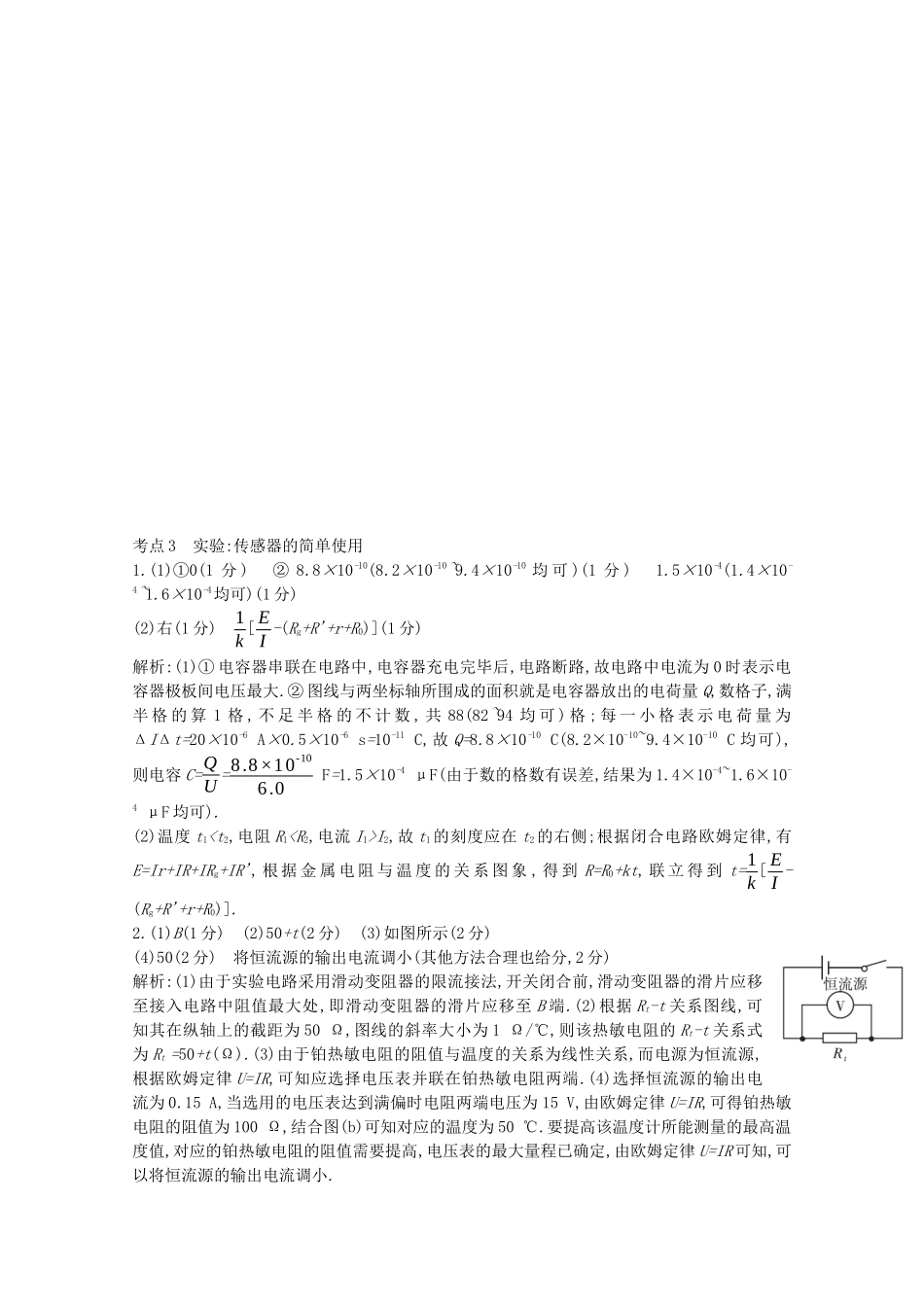

高考物理一轮复习 专题十二 交变电流 传感器 考点3 实验:传感器的简单使用精练(含解析)试题_第3页
3/4
考点3实验:传感器的简单使用1.[2020吉林辽源检测,5分](1)某同学用如图所示的电路测量一个电容器的电容,图中R为20kΩ的电阻,电源电动势为6.0V,内阻可不计.①实验时先将开关S接1,经过一段时间后,当电流表示数为μA时表示电容器极板间电压最大.②将开关S接2,将传感器连接在计算机上,经处理后画出电容器放电的i-t图象,如图乙所示.由图象可知,图象与两坐标轴所围的面积表示电容器放出的电荷量.试根据i-t图象,求该电容器所放出的电荷量Q=C;该电容器的电容C=μF.(计算结果保留2位有效数字)(2)如图丙是某金属材料制成的电阻阻值R随摄氏温度t变化的图象,图中R0表示0℃时的电阻,k表示图线的斜率.若用该电阻与电池(电动势E、内阻r),电流表A(内阻Rg),滑动变阻器R'串联起来,连接成如图丁所示的电路,用该电阻做测温探头,把电流表的电流刻度值改为相应的温度刻度值,就得到了一个简单的“金属电阻温度计”.使用“金属电阻温度计”前,先要把电流表(“0”刻度线在刻度盘左侧)的刻度值改为相应的温度刻度值,若温度t1
