人工挖孔墩技术交底单

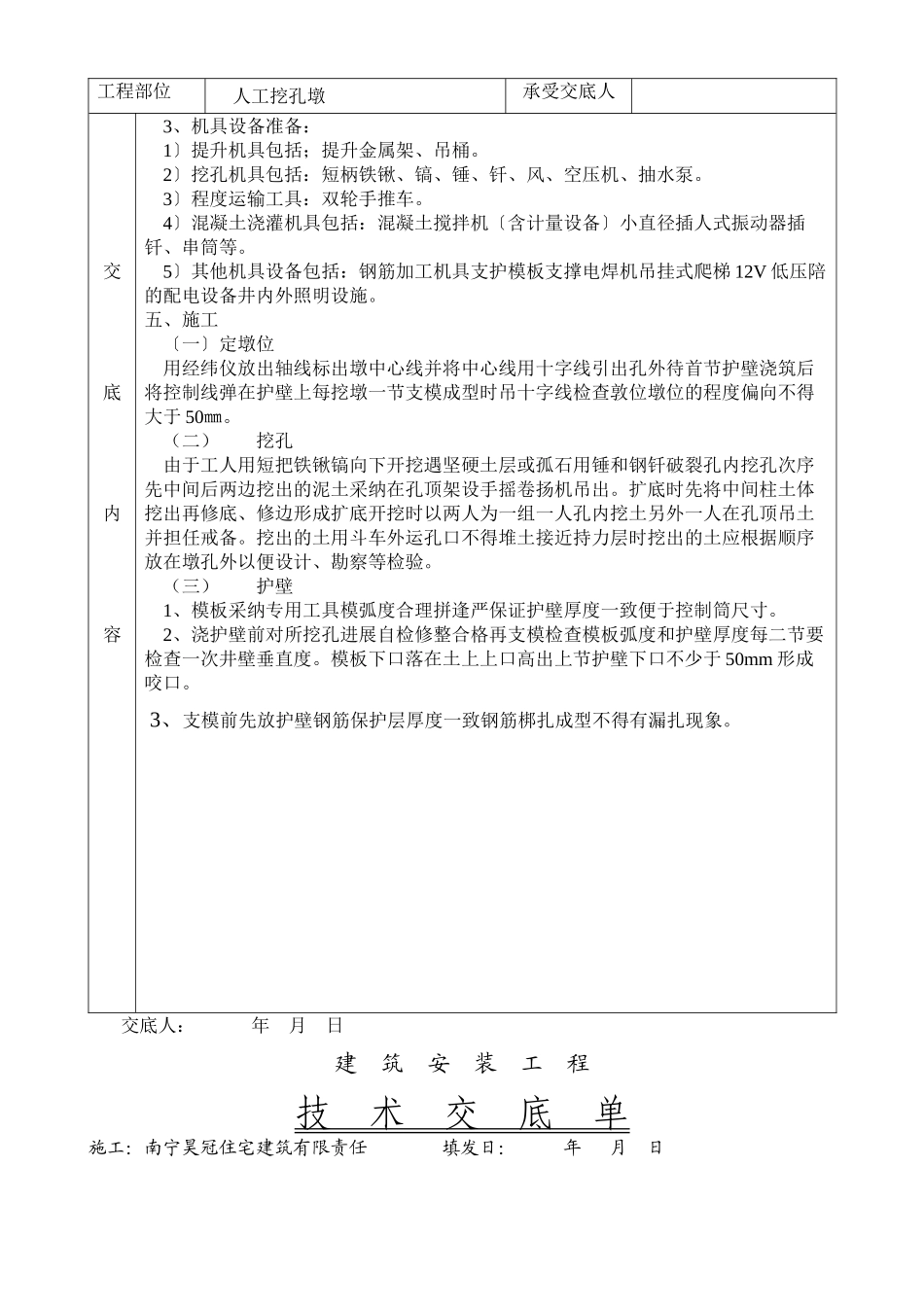

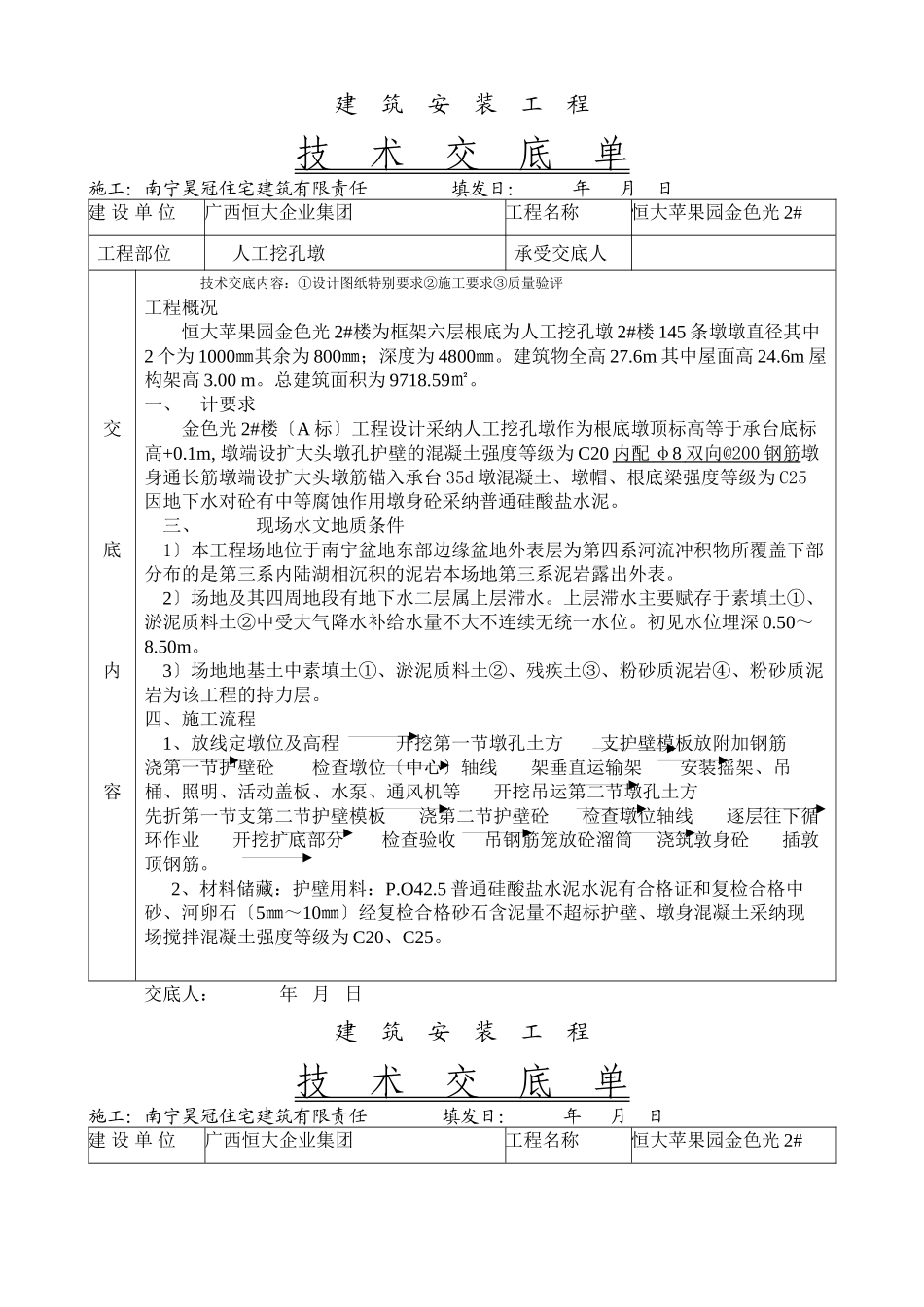

建 筑 安 装 工 程技 术 交 底 单施工：南宁昊冠住宅建筑有限责任 填发日： 年 月 日 建 设 单 位广西恒大企业集团工程名称恒大苹果园金色光 2#工程部位人工挖孔墩承受交底人交底内容技术交底内容：①设计图纸特别要求②施工要求③质量验评工程概况恒大苹果园金色光 2#楼为框架六层根底为人工挖孔墩 2#楼 145 条墩墩直径其中2 个为 1000㎜其余为 800㎜；深度为 4800㎜。建筑物全高 27.6m 其中屋面高 24.6m 屋构架高 3.00 m。总建筑面积为 9718.59㎡。一、计要求金色光 2#楼〔A 标〕工程设计采纳人工挖孔墩作为根底墩顶标高等于承台底标高+0.1m, 墩端设扩大头墩孔护壁的混凝土强度等级为 C20 内配 φ 8 双向 @200 钢筋 墩身通长筋墩端设扩大头墩筋锚入承台 35d 墩混凝土、墩帽、根底梁强度等级为 C25因地下水对砼有中等腐蚀作用墩身砼采纳普通硅酸盐水泥。三、现场水文地质条件1〕本工程场地位于南宁盆地东部边缘盆地外表层为第四系河流冲积物所覆盖下部分布的是第三系内陆湖相沉积的泥岩本场地第三系泥岩露出外表。2〕场地及其四周地段有地下水二层属上层滞水。上层滞水主要赋存于素填土①、淤泥质料土②中受大气降水补给水量不大不连续无统一水位。初见水位埋深 0.50～8.50m。3〕场地地基土中素填土①、淤泥质料土②、残疾土③、粉砂质泥岩④、粉砂质泥岩为该工程的持力层。四、施工流程1、放线定墩位及高程 开挖第一节墩孔土方支护壁模板放附加钢筋 浇第一节护壁砼检查墩位〔中心〕轴线架垂直运输架安装摇架、吊 桶、照明、活动盖板、水泵、通风机等开挖吊运第二节墩孔土方 先折第一节支第二节护壁模板浇第二节护壁砼检查墩位轴线逐层往下循 环作业开挖扩底部分检查验收吊钢筋笼放砼溜筒浇筑敦身砼插敦 顶钢筋。 2、材料储藏：护壁用料：P.O42.5 普通硅酸盐水泥水泥有合格证和复检合格中砂、河卵石〔5㎜～10㎜〕经复检合格砂石含泥量不超标护壁、墩身混凝土采纳现场搅拌混凝土强度等级为 C20、C25。 交底人：年 月 日建 筑 安 装 工 程技 术 交 底 单施工：南宁昊冠住宅建筑有限责任 填发日： 年 月 日 建 设 单 位广西恒大企业集团工程名称恒大苹果园金色光 2#工程部位人工挖孔墩承受交底人交底内容3、机具设备准备：1〕提升机具包括；提升金属架、吊桶。2〕挖孔机具包括：短柄铁锹、镐、锤、钎、风、空压机、抽水泵。3〕程度运输工具：双轮手推车。4〕混凝土浇...
