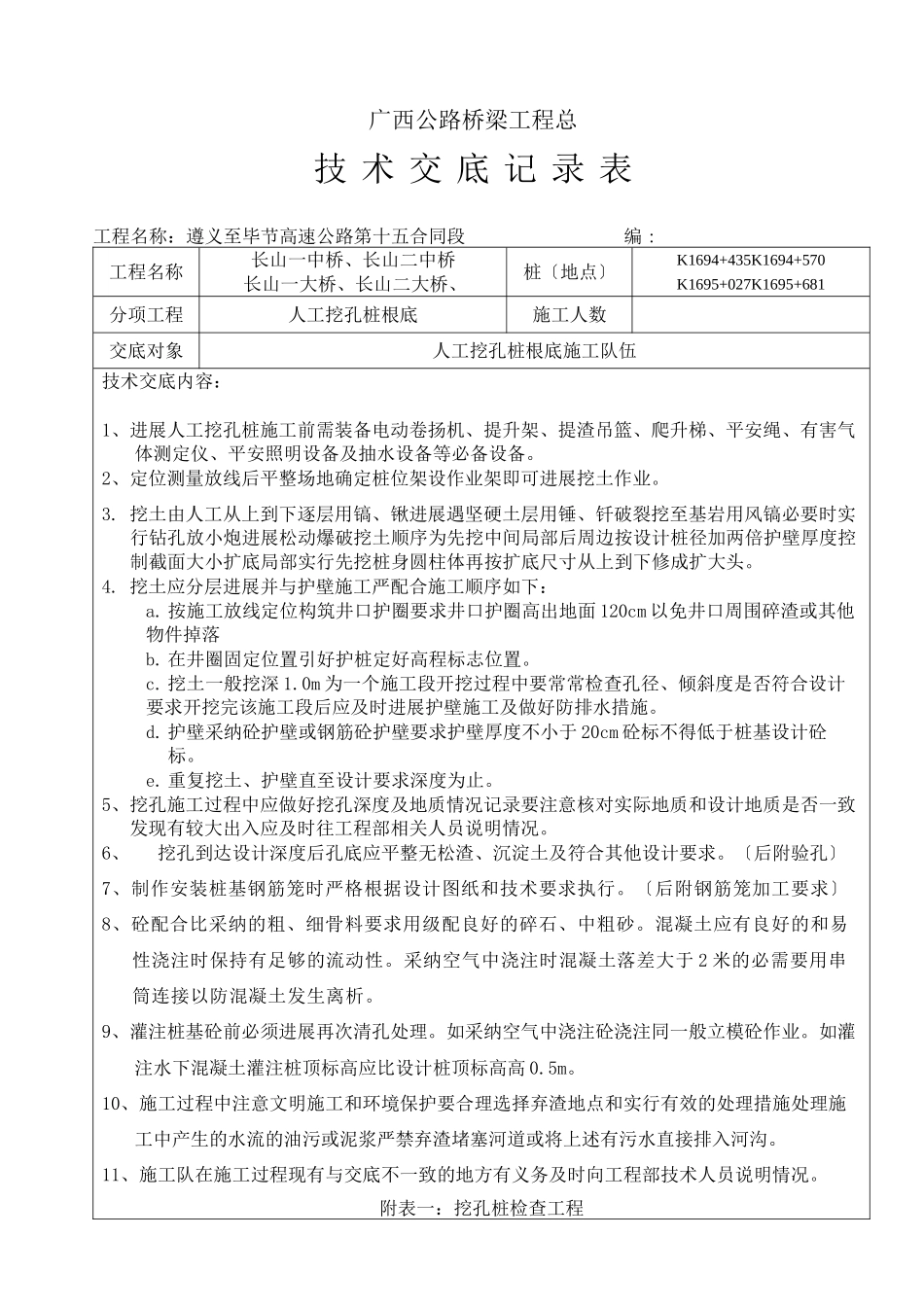

广西公路桥梁工程总技 术 交 底 记 录 表 工程名称：遵义至毕节高速公路第十五合同段编 :工程名称长山一中桥、长山二中桥 长山一大桥、长山二大桥、桩〔地点〕K1694+435K1694+570K1695+027K1695+681分项工程人工挖孔桩根底施工人数交底对象人工挖孔桩根底施工队伍技术交底内容：1、进展人工挖孔桩施工前需装备电动卷扬机、提升架、提渣吊篮、爬升梯、平安绳、有害气体测定仪、平安照明设备及抽水设备等必备设备。2、定位测量放线后平整场地确定桩位架设作业架即可进展挖土作业。3. 挖土由人工从上到下逐层用镐、锹进展遇坚硬土层用锤、钎破裂挖至基岩用风镐必要时实行钻孔放小炮进展松动爆破挖土顺序为先挖中间局部后周边按设计桩径加两倍护壁厚度控制截面大小扩底局部实行先挖桩身圆柱体再按扩底尺寸从上到下修成扩大头。4. 挖土应分层进展并与护壁施工严配合施工顺序如下：a. 按施工放线定位构筑井口护圈要求井口护圈高出地面 120cm 以免井口周围碎渣或其他物件掉落b. 在井圈固定位置引好护桩定好高程标志位置。c. 挖土一般挖深 1.0m 为一个施工段开挖过程中要常常检查孔径、倾斜度是否符合设计要求开挖完该施工段后应及时进展护壁施工及做好防排水措施。d. 护壁采纳砼护壁或钢筋砼护壁要求护壁厚度不小于 20cm 砼标不得低于桩基设计砼标。e. 重复挖土、护壁直至设计要求深度为止。5、挖孔施工过程中应做好挖孔深度及地质情况记录要注意核对实际地质和设计地质是否一致发现有较大出入应及时往工程部相关人员说明情况。6、挖孔到达设计深度后孔底应平整无松渣、沉淀土及符合其他设计要求。〔后附验孔〕7、制作安装桩基钢筋笼时严格根据设计图纸和技术要求执行。〔后附钢筋笼加工要求〕8、砼配合比采纳的粗、细骨料要求用级配良好的碎石、中粗砂。混凝土应有良好的和易性浇注时保持有足够的流动性。采纳空气中浇注时混凝土落差大于 2 米的必需要用串筒连接以防混凝土发生离析。9、灌注桩基砼前必须进展再次清孔处理。如采纳空气中浇注砼浇注同一般立模砼作业。如灌注水下混凝土灌注桩顶标高应比设计桩顶标高高 0.5m。10、施工过程中注意文明施工和环境保护要合理选择弃渣地点和实行有效的处理措施处理施工中产生的水流的油污或泥浆严禁弃渣堵塞河道或将上述有污水直接排入河沟。11、施工队在施工过程现有与交底不一致的地方有义务及时向工程部技术人员说明情况。附表一：挖孔桩检查工程1△混凝土强度(Mpa)在合格内 按 J...
