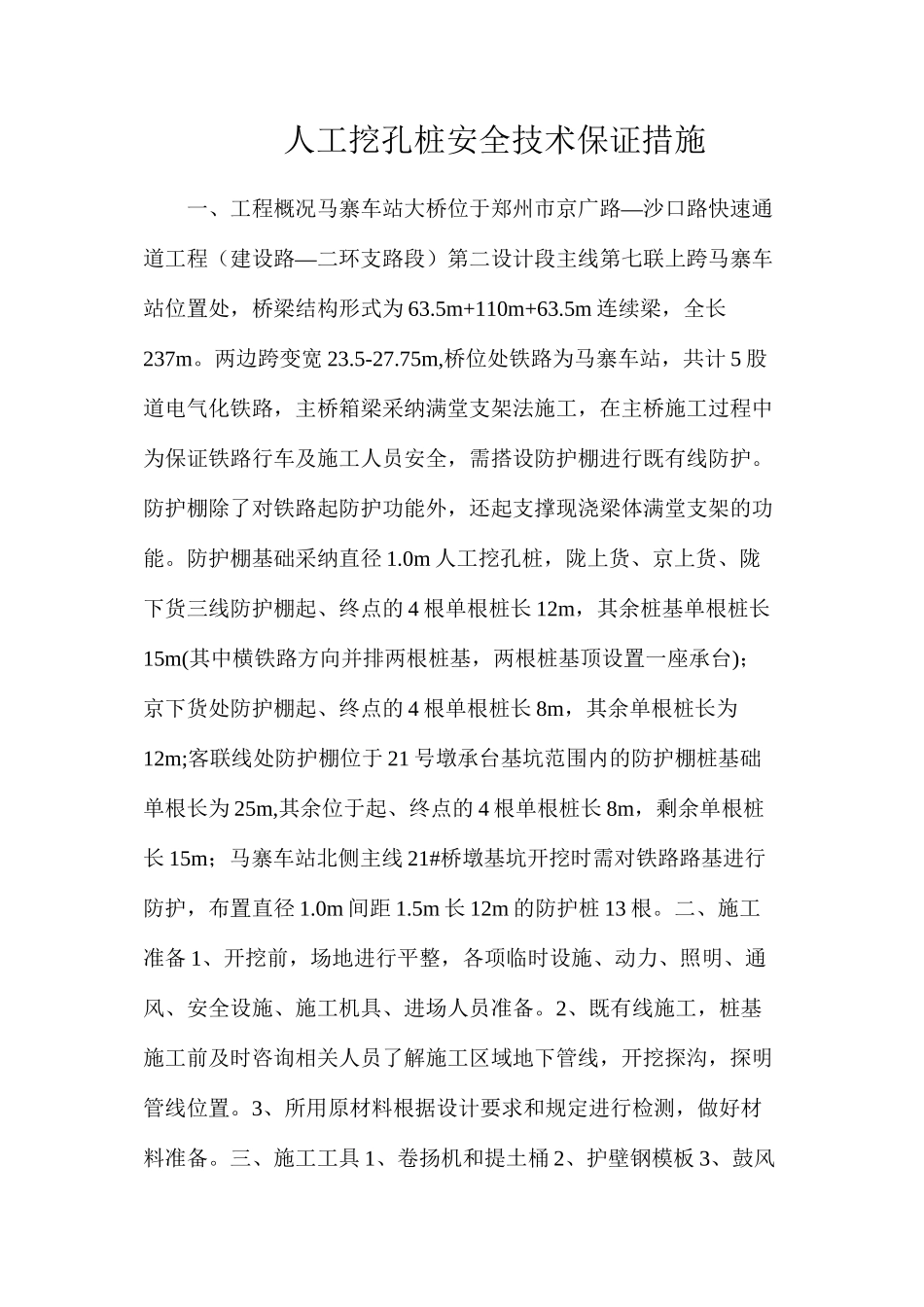

人工挖孔桩安全技术保证措施

人工挖孔桩安全技术保证措施—一、工程概况马寨车站大桥位于郑州市京广路沙口路快速通—道工程（建设路二环支路段）第二设计段主线第七联上跨马寨车站位置处，桥梁结构形式为 63.5m+110m+63.5m 连续梁，全长237m。两边跨变宽 23.5-27.75m,桥位处铁路为马寨车站，共计 5 股道电气化铁路，主桥箱梁采纳满堂支架法施工，在主桥施工过程中为保证铁路行车及施工人员安全，需搭设防护棚进行既有线防护。防护棚除了对铁路起防护功能外，还起支撑现浇梁体满堂支架的功能。防护棚基础采纳直径 1.0m 人工挖孔桩，陇上货、京上货、陇下货三线防护棚起、终点的 4 根单根桩长 12m，其余桩基单根桩长15m(其中横铁路方向并排两根桩基，两根桩基顶设置一座承台)；京下货处防护棚起、终点的 4 根单根桩长 8m，其余单根桩长为12m;客联线处防护棚位于 21 号墩承台基坑范围内的防护棚桩基础单根长为 25m,其余位于起、终点的 4 根单根桩长 8m，剩余单根桩长 15m；马寨车站北侧主线 21#桥墩基坑开挖时需对铁路路基进行防护，布置直径 1.0m 间距 1.5m 长 12m 的防护桩 13 根。二、施工准备 1、开挖前，场地进行平整，各项临时设施、动力、照明、通风、安全设施、施工机具、进场人员准备。2、既有线施工，桩基施工前及时咨询相关人员了解施工区域地下管线，开挖探沟，探明管线位置。3、所用原材料根据设计要求和规定进行检测，做好材料准备。三、施工工具 1、卷扬机和提土桶 2、护壁钢模板 3、鼓风机、送风管、软爬梯 4、镐、锹、土筐等挖运工具；5、插捣工具，用于插捣护壁砼。6、照明灯、对讲机四、开挖方法 1、桩基定位项目部技术人员已对比图纸用全站仪放出桩点中心位置，以木桩作好标记。2、挖孔前准备工作挖孔前清除地面杂物、草皮和树根，清理范围要满足人工挖孔桩有足够的施工操作场地。3、挖孔施工（1）挖孔桩井口用锁口予以围护，其高度应高出地面 30 厘米，防止土、石、杂物滚入孔内伤人。挖出的土方应及时运离孔口，不得堆放在孔口四周 1m 范围内，锁口上不得放置工具和站人。（2）挖土由人工向下挖 3 米，假如 3 米内挖到原土再向下挖 1.5 米。从上到下逐层用锹、钎进行，先挖中间后挖周边，按设计桩径加 15cm控制桩截面大小。（3）挖孔实行分段开挖,每段高度决定于土壁直立状态的能力,以 0.8～1.0m 为一施工段。孔内挖出的土采纳提升设备垂直运输到地面，堆积到指定地点，严禁污染轨道。（4）施工中如遇地下...
