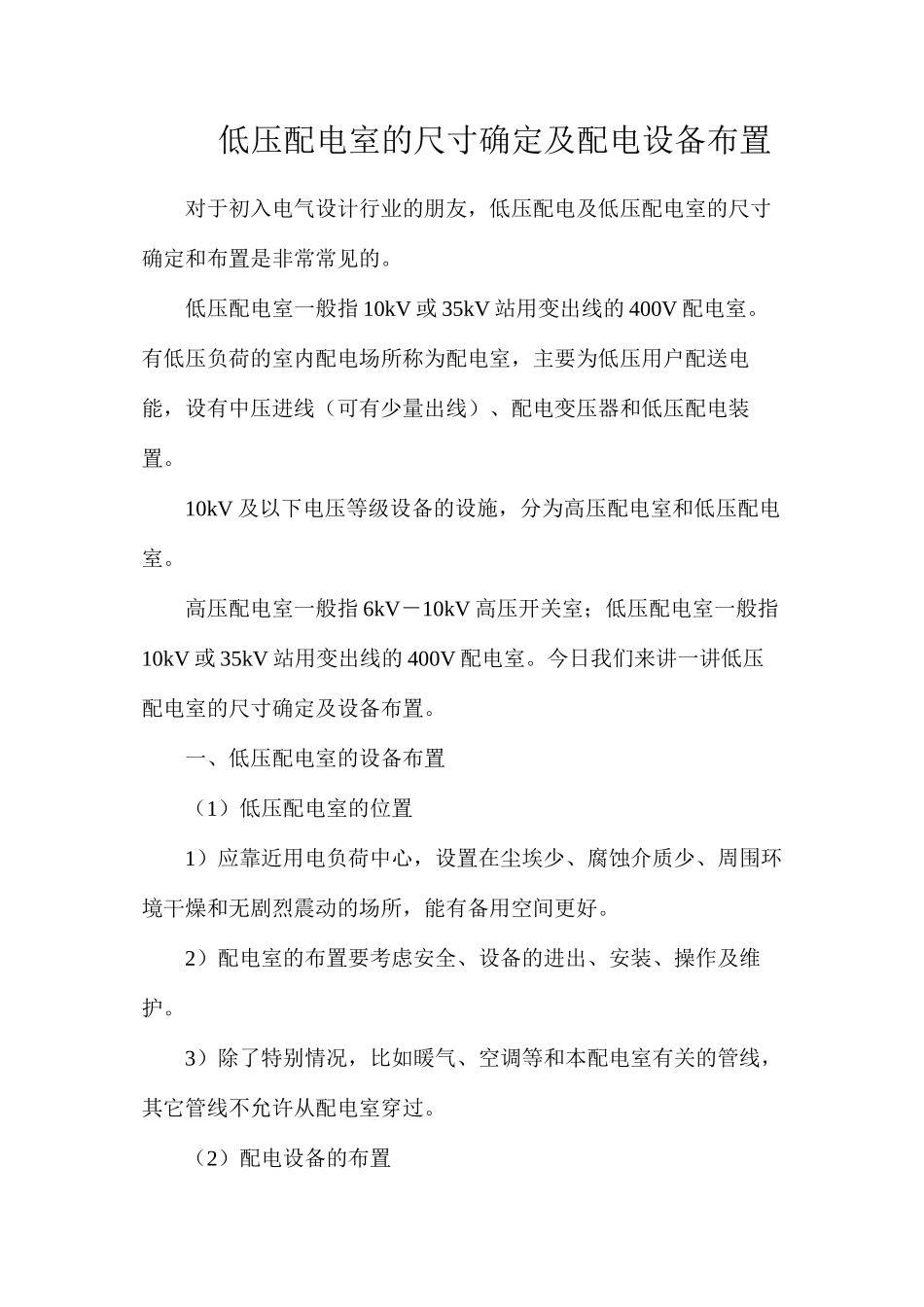

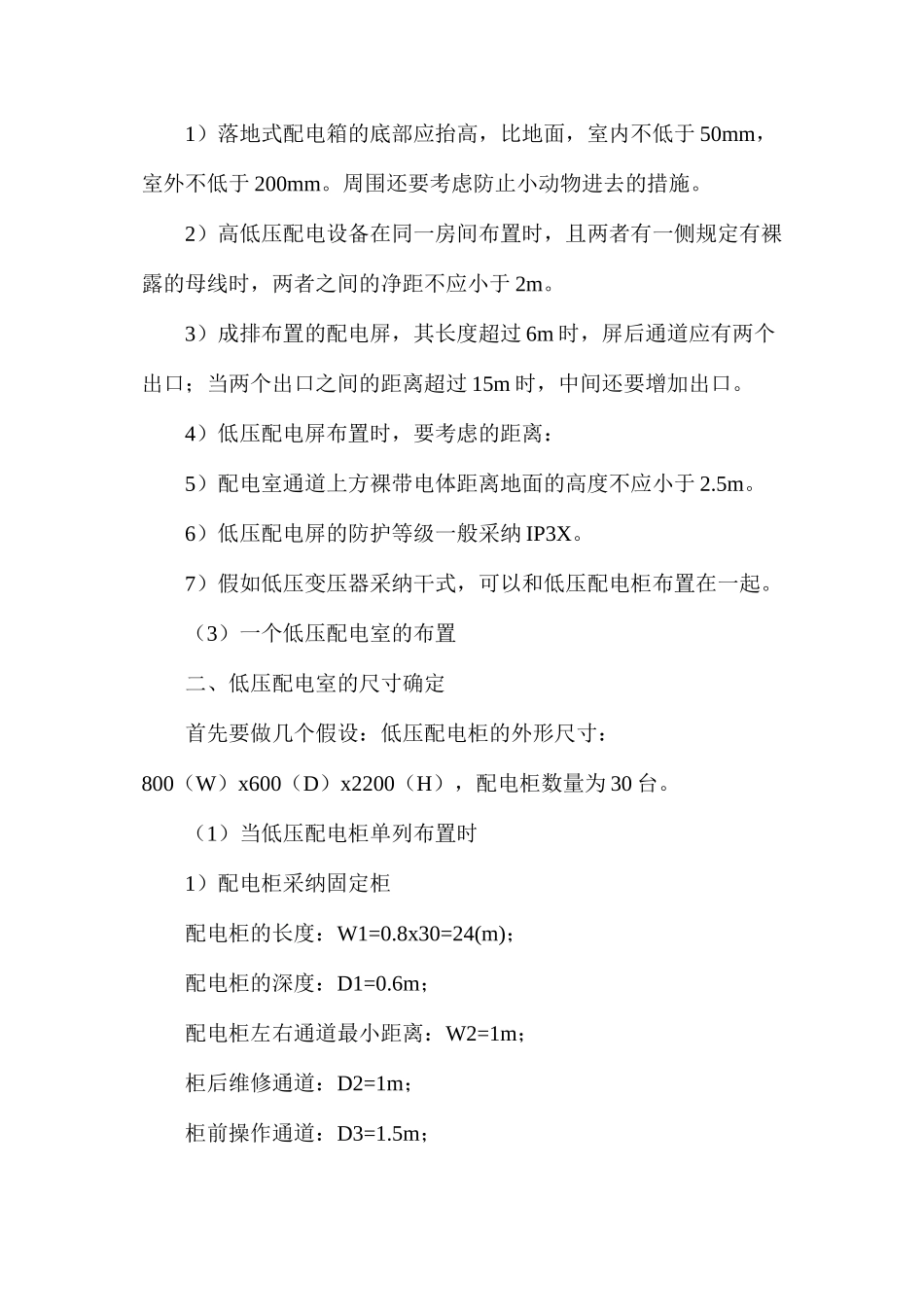

低压配电室的尺寸确定及配电设备布置对于初入电气设计行业的朋友，低压配电及低压配电室的尺寸确定和布置是非常常见的。低压配电室一般指 10kV 或 35kV 站用变出线的 400V 配电室。有低压负荷的室内配电场所称为配电室，主要为低压用户配送电能，设有中压进线（可有少量出线）、配电变压器和低压配电装置。10kV 及以下电压等级设备的设施，分为高压配电室和低压配电室。高压配电室一般指 6kV－10kV 高压开关室；低压配电室一般指10kV 或 35kV 站用变出线的 400V 配电室。今日我们来讲一讲低压配电室的尺寸确定及设备布置。一、低压配电室的设备布置（1）低压配电室的位置1）应靠近用电负荷中心，设置在尘埃少、腐蚀介质少、周围环境干燥和无剧烈震动的场所，能有备用空间更好。2）配电室的布置要考虑安全、设备的进出、安装、操作及维护。3）除了特别情况，比如暖气、空调等和本配电室有关的管线，其它管线不允许从配电室穿过。（2）配电设备的布置1）落地式配电箱的底部应抬高，比地面，室内不低于 50mm，室外不低于 200mm。周围还要考虑防止小动物进去的措施。2）高低压配电设备在同一房间布置时，且两者有一侧规定有裸露的母线时，两者之间的净距不应小于 2m。3）成排布置的配电屏，其长度超过 6m 时，屏后通道应有两个出口；当两个出口之间的距离超过 15m 时，中间还要增加出口。4）低压配电屏布置时，要考虑的距离：5）配电室通道上方裸带电体距离地面的高度不应小于 2.5m。6）低压配电屏的防护等级一般采纳 IP3X。7）假如低压变压器采纳干式，可以和低压配电柜布置在一起。（3）一个低压配电室的布置二、低压配电室的尺寸确定首先要做几个假设：低压配电柜的外形尺寸：800（W）x600（D）x2200（H），配电柜数量为 30 台。（1）当低压配电柜单列布置时1）配电柜采纳固定柜配电柜的长度：W1=0.8x30=24(m)；配电柜的深度：D1=0.6m；配电柜左右通道最小距离：W2=1m；柜后维修通道：D2=1m；柜前操作通道：D3=1.5m；那么，配电室的长度：L=W1+2xW2=26m，考虑墙皮厚度200mm，配电室的最小长度为 26.5m。配电室的宽度：W=D1+D2+D3=3.1m，考虑墙皮厚度 200mm，配电室的最小宽度为 3.5m。好，这样配电室的最小尺寸是 26.5mx3.5m，对吗........不对，错！！！因为，法律规范规定，当配电装置的长度大于 15m 时，应增加柜后的出口！！！也就是说，当配电装置的长度大于 6m 时，柜后应有两个出口，当配电装置的长度大于...
