供热车间电气设备规范

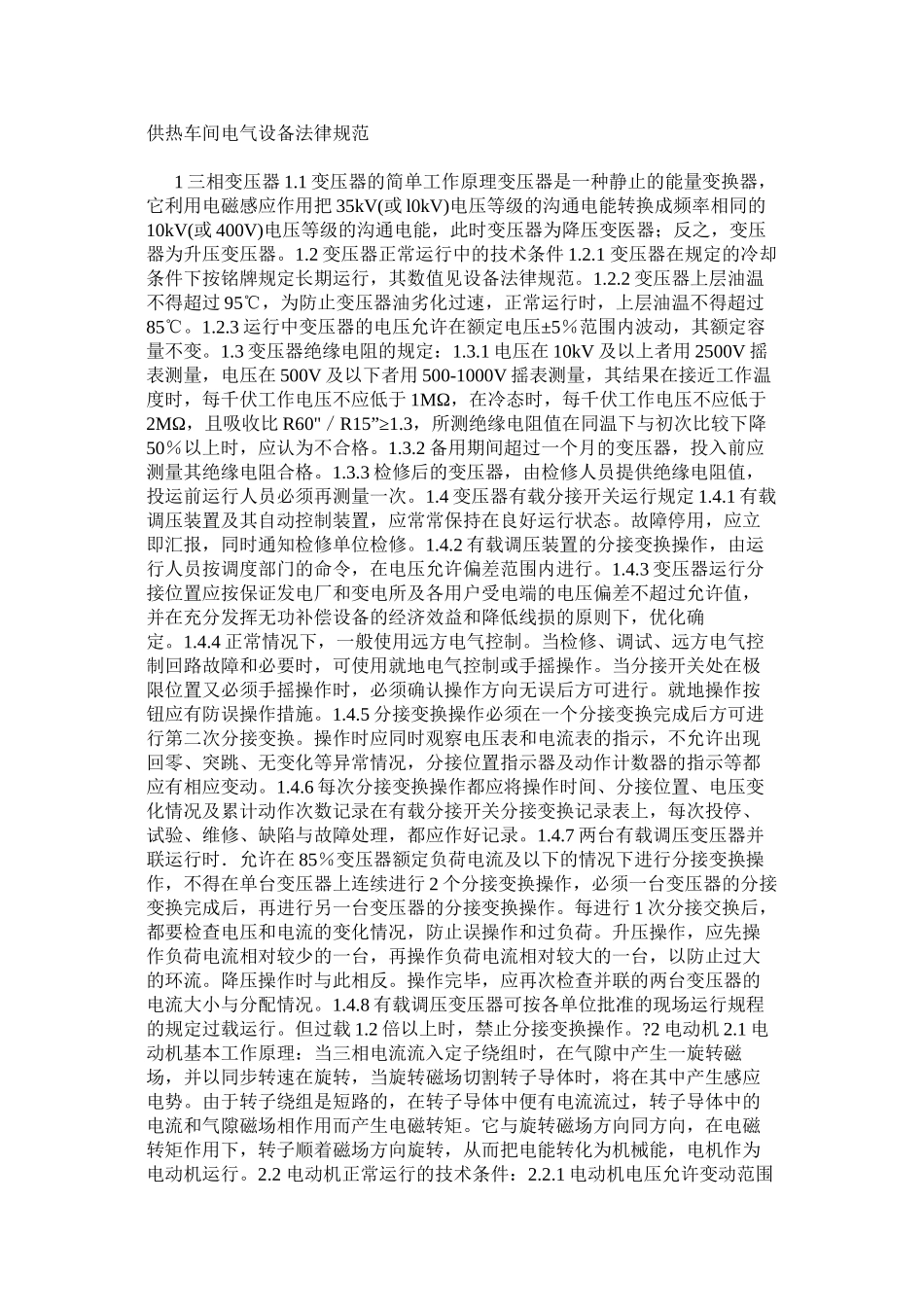

供热车间电气设备法律规范 1 三相变压器 1.1 变压器的简单工作原理变压器是一种静止的能量变换器，它利用电磁感应作用把 35kV(或 l0kV)电压等级的沟通电能转换成频率相同的10kV(或 400V)电压等级的沟通电能，此时变压器为降压变医器；反之，变压器为升压变压器。1.2 变压器正常运行中的技术条件 1.2.1 变压器在规定的冷却条件下按铭牌规定长期运行，其数值见设备法律规范。1.2.2 变压器上层油温不得超过 95℃，为防止变压器油劣化过速，正常运行时，上层油温不得超过85℃。1.2.3 运行中变压器的电压允许在额定电压±5％范围内波动，其额定容量不变。1.3 变压器绝缘电阻的规定：1.3.1 电压在 10kV 及以上者用 2500V 摇表测量，电压在 500V 及以下者用 500-1000V 摇表测量，其结果在接近工作温度时，每千伏工作电压不应低于 1MΩ，在冷态时，每千伏工作电压不应低于2MΩ，且吸收比 R60"／R15”≥1.3，所测绝缘电阻值在同温下与初次比较下降50％以上时，应认为不合格。1.3.2 备用期间超过一个月的变压器，投入前应测量其绝缘电阻合格。1.3.3 检修后的变压器，由检修人员提供绝缘电阻值，投运前运行人员必须再测量一次。1.4 变压器有载分接开关运行规定 1.4.1 有载调压装置及其自动控制装置，应常常保持在良好运行状态。故障停用，应立即汇报，同时通知检修单位检修。1.4.2 有载调压装置的分接变换操作，由运行人员按调度部门的命令，在电压允许偏差范围内进行。1.4.3 变压器运行分接位置应按保证发电厂和变电所及各用户受电端的电压偏差不超过允许值，并在充分发挥无功补偿设备的经济效益和降低线损的原则下，优化确定。1.4.4 正常情况下，一般使用远方电气控制。当检修、调试、远方电气控制回路故障和必要时，可使用就地电气控制或手摇操作。当分接开关处在极限位置又必须手摇操作时，必须确认操作方向无误后方可进行。就地操作按钮应有防误操作措施。1.4.5 分接变换操作必须在一个分接变换完成后方可进行第二次分接变换。操作时应同时观察电压表和电流表的指示，不允许出现回零、突跳、无变化等异常情况，分接位置指示器及动作计数器的指示等都应有相应变动。1.4.6 每次分接变换操作都应将操作时间、分接位置、电压变化情况及累计动作次数记录在有载分接开关分接变换记录表上，每次投停、试验、维修、缺陷与故障处理，都应作好记录。1.4.7 两台有载调压变压器并联运行时．允许在 85％变压器额定负荷电流及以下...
