公路坡面排水的设计要点

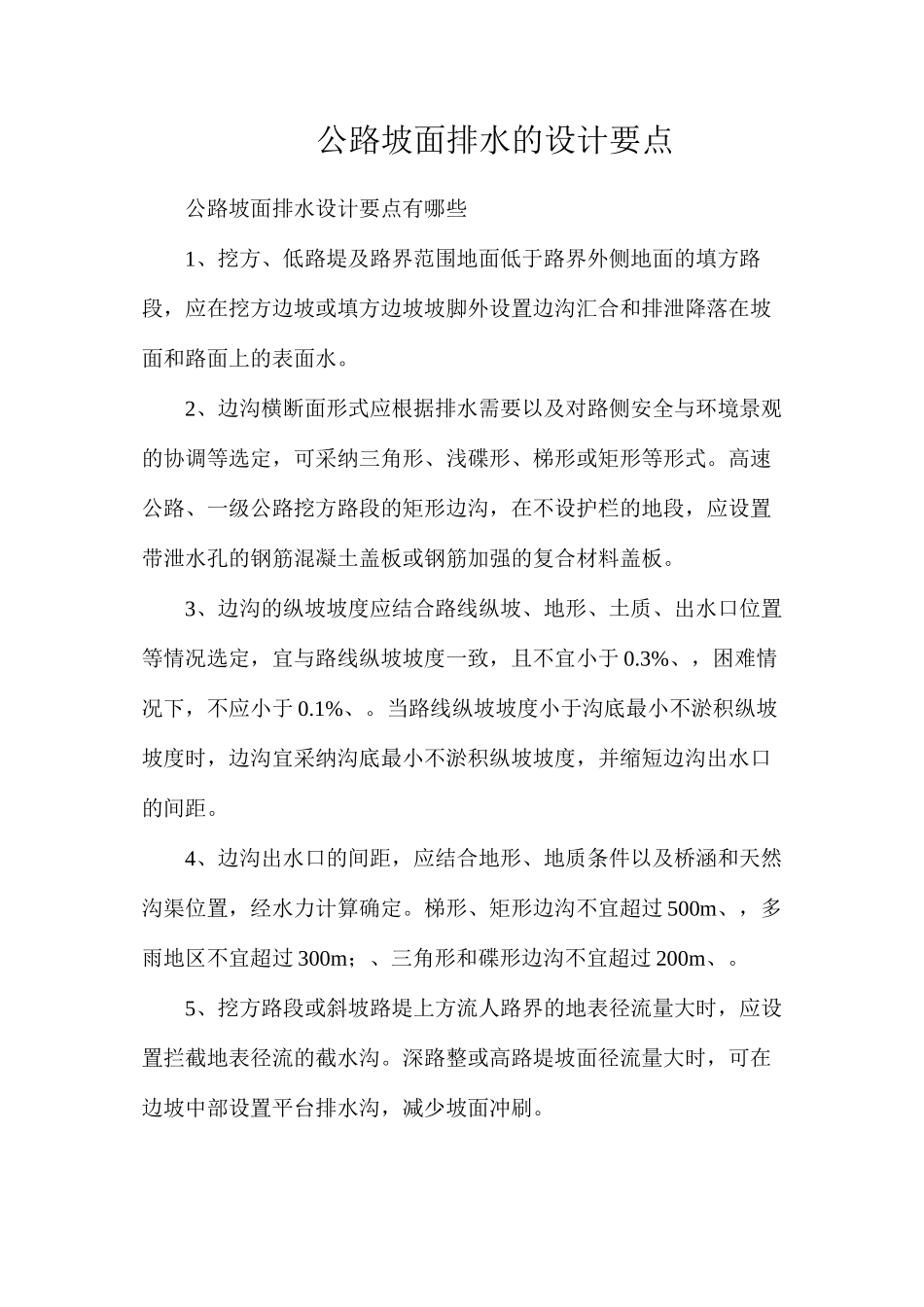

公路坡面排水的设计要点_第1页
1/4

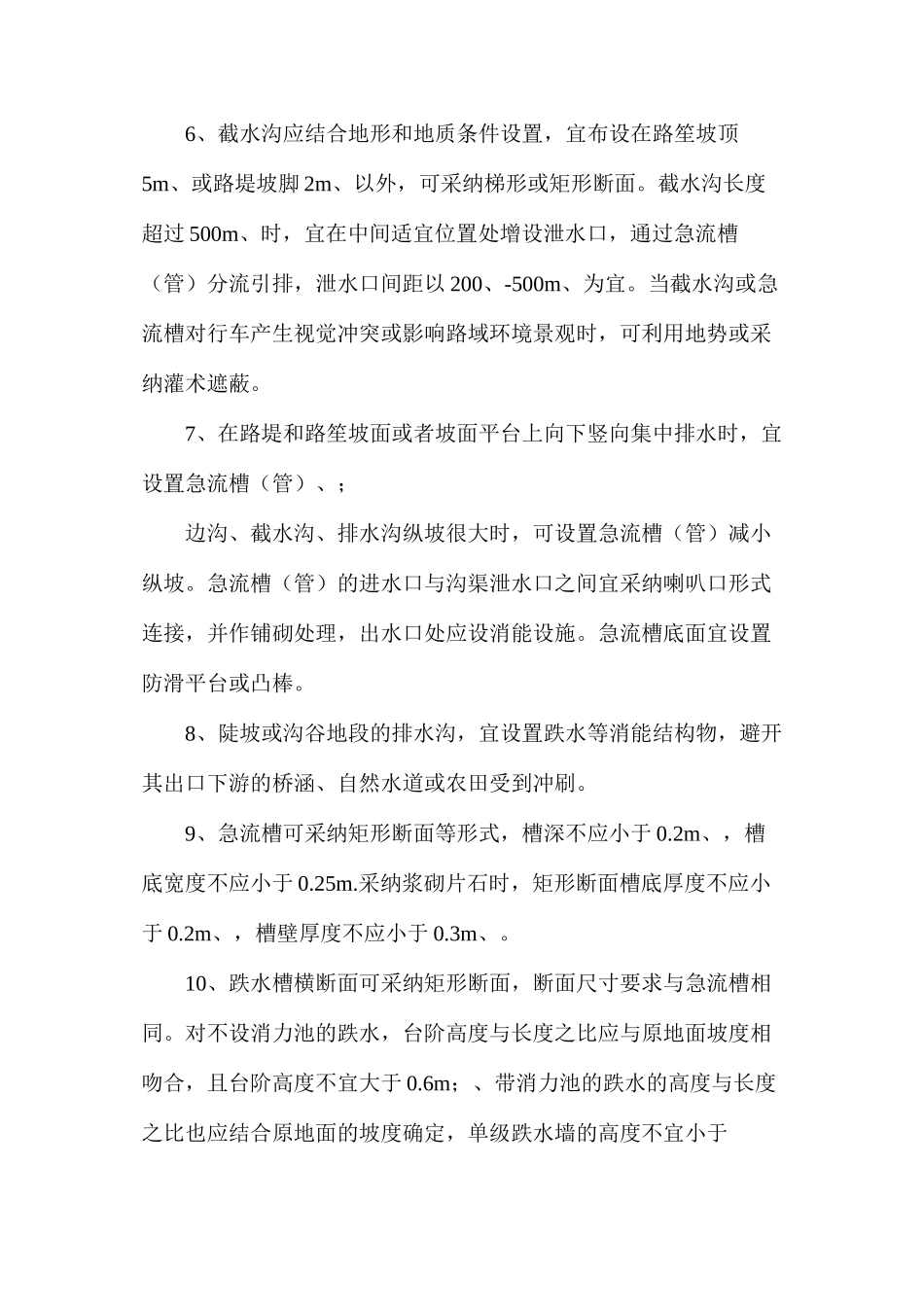

公路坡面排水的设计要点_第2页
2/4

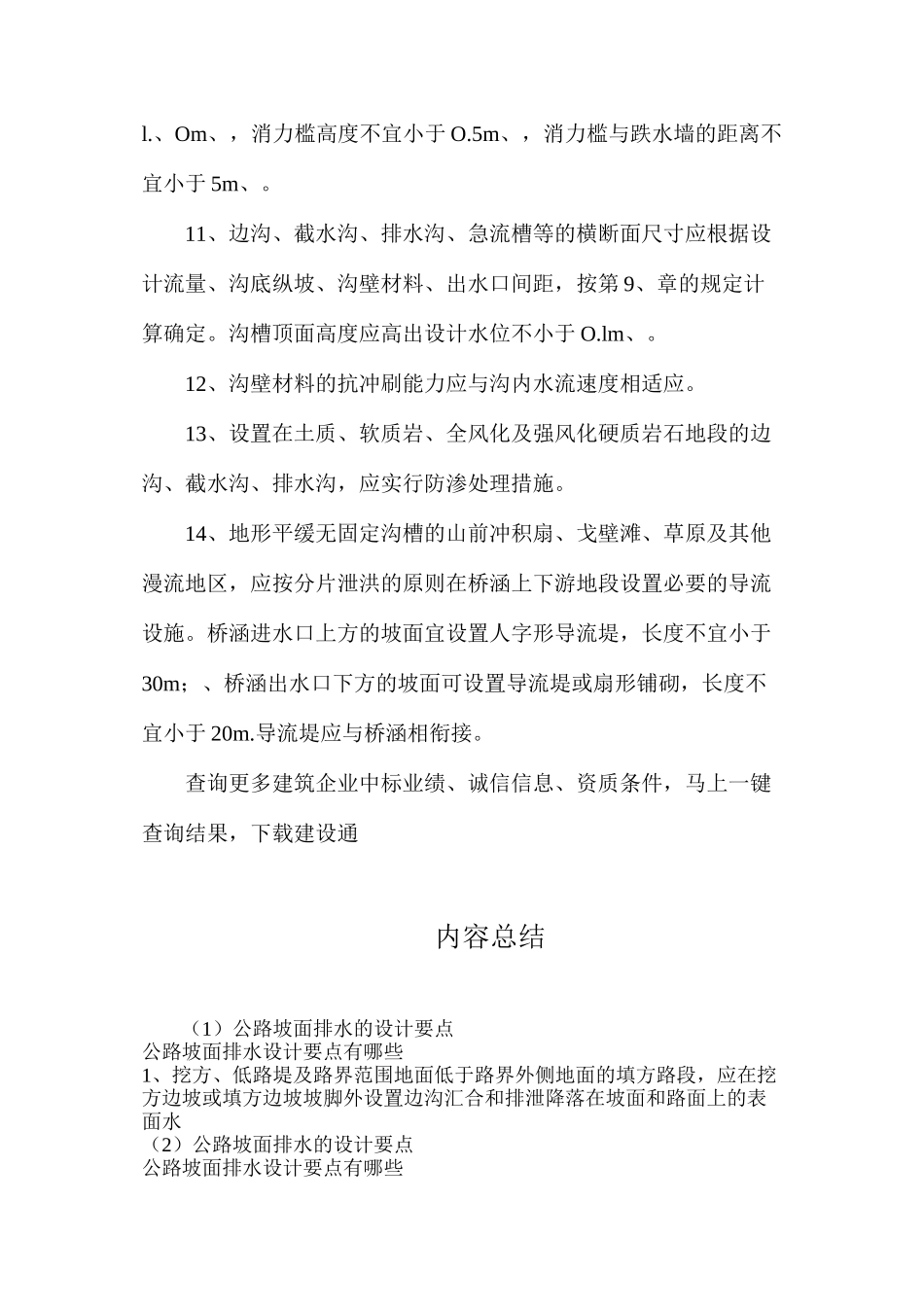

公路坡面排水的设计要点_第3页
3/4
公路坡面排水的设计要点公路坡面排水设计要点有哪些1、挖方、低路堤及路界范围地面低于路界外侧地面的填方路段,应在挖方边坡或填方边坡坡脚外设置边沟汇合和排泄降落在坡面和路面上的表面水。2、边沟横断面形式应根据排水需要以及对路侧安全与环境景观的协调等选定,可采纳三角形、浅碟形、梯形或矩形等形式。高速公路、一级公路挖方路段的矩形边沟,在不设护栏的地段,应设置带泄水孔的钢筋混凝土盖板或钢筋加强的复合材料盖板。3、边沟的纵坡坡度应结合路线纵坡、地形、土质、出水口位置等情况选定,宜与路线纵坡坡度一致,且不宜小于 0.3%、,困难情况下,不应小于 0.1%、。当路线纵坡坡度小于沟底最小不淤积纵坡坡度时,边沟宜采纳沟底最小不淤积纵坡坡度,并缩短边沟出水口的间距。4、边沟出水口的间距,应结合地形、地质条件以及桥涵和天然沟渠位置,经水力计算确定。梯形、矩形边沟不宜超过 500m、,多雨地区不宜超过 300m;、三角形和碟形边沟不宜超过 200m、。5、挖方路段或斜坡路堤上方流人路界的地表径流量大时,应设置拦截地表径流的截水沟。深路整或高路堤坡面径流量大时,可在边坡中部设置平台排水沟,减少坡面冲刷。6、截水沟应结合地形和地质条件设置,宜布设在路笙坡顶5m、或路堤坡脚 2m、以外,可采纳梯形或矩形断面。截水沟长度超过 500m、时,宜在中间适宜位置处增设泄水口,通过急流槽(管)分流引排,泄水口间距以 200、-500m、为宜。当截水沟或急流槽对行车产生视觉冲突或影响路域环境景观时,可利用地势或采纳灌术遮蔽。7、在路堤和路笙坡面或者坡面平台上向下竖向集中排水时,宜设置急流槽(管)、;边沟、截水沟、排水沟纵坡很大时,可设置急流槽(管)减小纵坡。急流槽(管)的进水口与沟渠泄水口之间宜采纳喇叭口形式连接,并作铺砌处理,出水口处应设消能设施。急流槽底面宜设置防滑平台或凸棒。8、陡坡或沟谷地段的排水沟,宜设置跌水等消能结构物,避开其出口下游的桥涵、自然水道或农田受到冲刷。9、急流槽可采纳矩形断面等形式,槽深不应小于 0.2m、,槽底宽度不应小于 0.25m.采纳浆砌片石时,矩形断面槽底厚度不应小于 0.2m、,槽壁厚度不应小于 0.3m、。10、跌水槽横断面可采纳矩形断面,断面尺寸要求与急流槽相同。对不设消力池的跌水,台阶高度与长度之比应与原地面坡度相吻合,且台阶高度不宜大于 0.6m;、带消力池的跌水的高度与长度之比也应结合原地面的坡度确定,单级跌水墙的高度不宜小于...
