冻结段液压滑升金属模板套壁施工技术安全措施

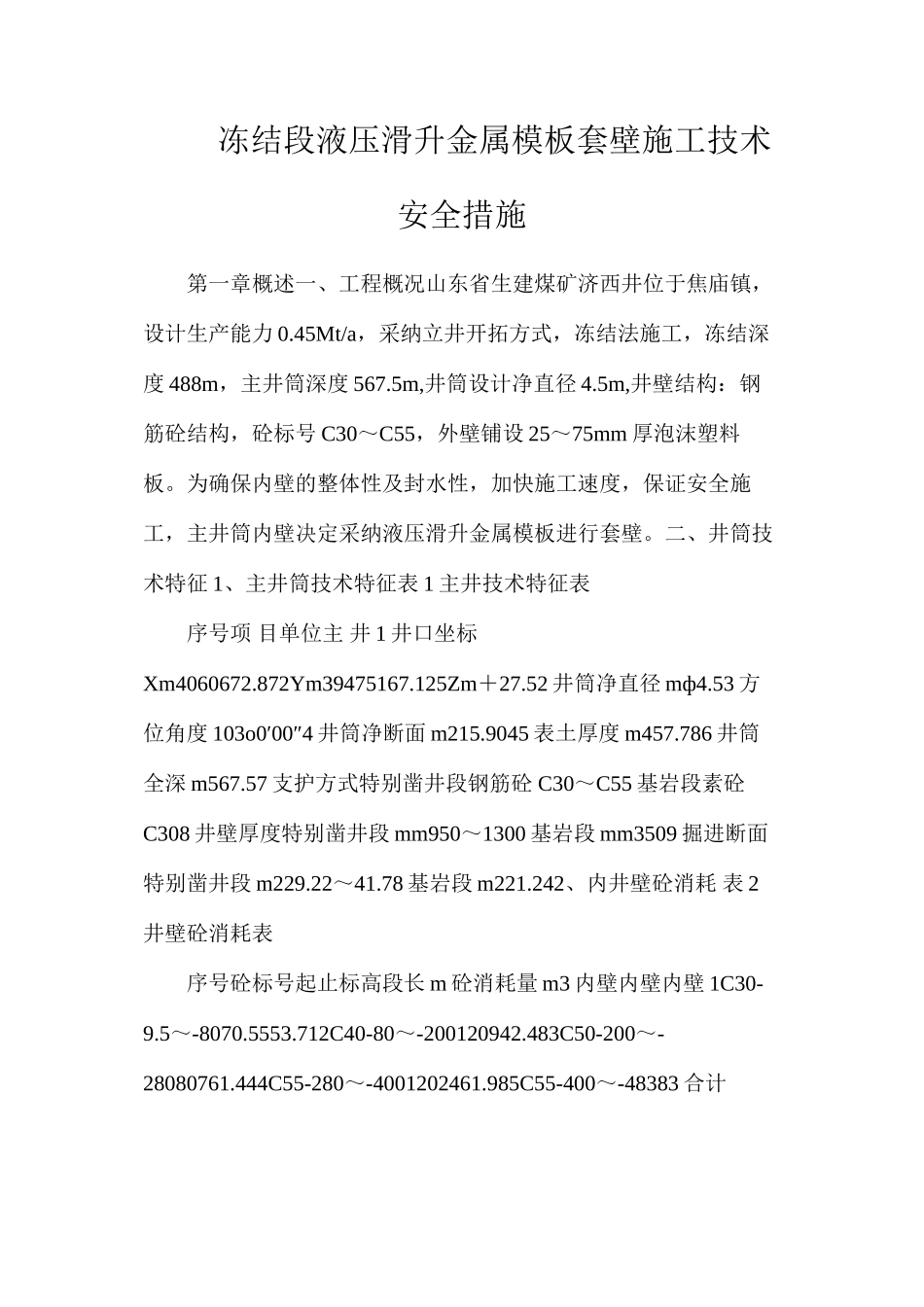

冻结段液压滑升金属模板套壁施工技术安全措施第一章概述一、工程概况山东省生建煤矿济西井位于焦庙镇，设计生产能力 0.45Mt/a，采纳立井开拓方式，冻结法施工，冻结深度 488m，主井筒深度 567.5m,井筒设计净直径 4.5m,井壁结构：钢筋砼结构，砼标号 C30～C55，外壁铺设 25～75mm 厚泡沫塑料板。为确保内壁的整体性及封水性，加快施工速度，保证安全施工，主井筒内壁决定采纳液压滑升金属模板进行套壁。二、井筒技术特征 1、主井筒技术特征表 1 主井技术特征表 序号项 目单位主 井 1 井口坐标Xm4060672.872Ym39475167.125Zm＋27.52 井筒净直径 mф4.53 方位角度 103o0′00″4 井筒净断面 m215.9045 表土厚度 m457.786 井筒全深 m567.57 支护方式特别凿井段钢筋砼 C30～C55 基岩段素砼C308 井壁厚度特别凿井段 mm950～1300 基岩段 mm3509 掘进断面特别凿井段 m229.22～41.78 基岩段 m221.242 、内井壁砼消耗 表 2 井壁砼消耗表序号砼标号起止标高段长 m 砼消耗量 m3 内壁内壁内壁 1C30-9.5～-8070.5553.712C40-80～-200120942.483C50-200～-28080761.444C55-280～-4001202461.985C55-400～-48383 合计473.53519.613、硅粉及 BR-3 增强防水剂消耗量表 3 硅粉及 BR-3 增强防水剂消耗量表 名称使 用范围备 注井壁起止标高（m）段长（m）消耗量（t） 硅 粉内壁-200～-400200147.38 技术要求按有关规定-400～-483BR-3增强防水剂内壁-9.5～-200190.561.20 技术要求按有关规定注:内壁(井壁砼标号 C30～C40)施工时按水泥用量的 10%均匀掺加 BR-3 增强防水剂以提高内井壁抗渗透性能，C50～C55 砼按水泥用量的 7%掺加硅粉,以确保达到砼强度等级。4 、内井壁钢筋消耗量 表 4 钢筋消耗量表序号起止标高钢筋型式直径(mm)数量(根)每根长度(m)单位(Kg)总重(Kg)-9.5①～-230R=2310φ2273514.5142.98431.833-230②～-400R=2310φ2056714.5142.46620.294-8.5⑨～-230L=221500φ2248221.52.98431.726-230⑩～-400L=170000φ20481702.46620.123-400～-483-400～-483-230⒄～-400490φ868000.6850.2991.393 合计 105.369 注:钢筋为二级筋，-230m 以下内井壁双排钢筋中的联系筋为一级钢筋，钢筋搭接长度：内壁 25D（D 为钢筋直径），同一截面钢筋搭接面积不得大于钢筋面积的 25%，并应均匀布置，钢筋材料消耗量表中不含搭接和耗损，钢筋保护层厚度：内壁为 60mm，（以环筋中到井壁边为准）。...
