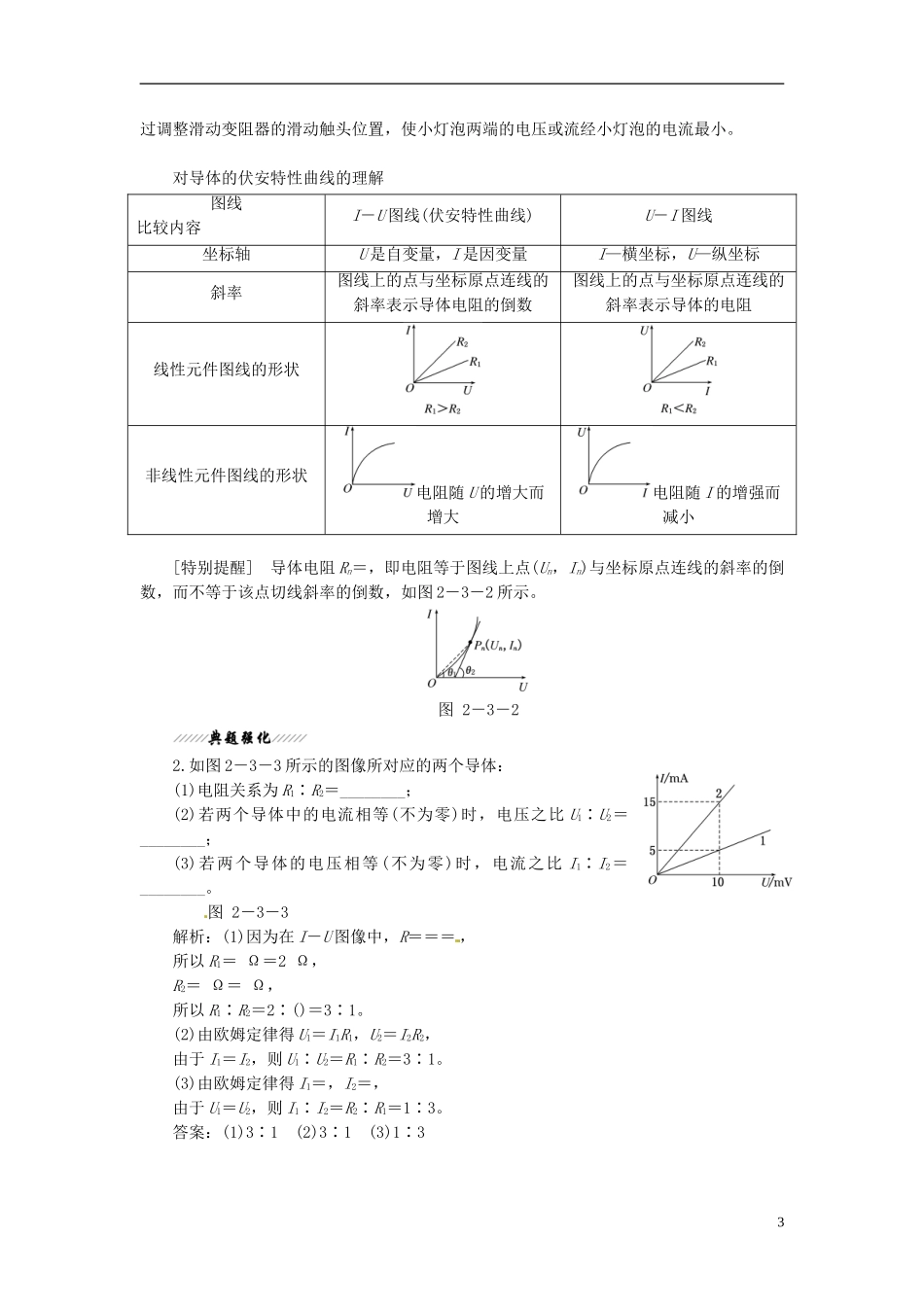

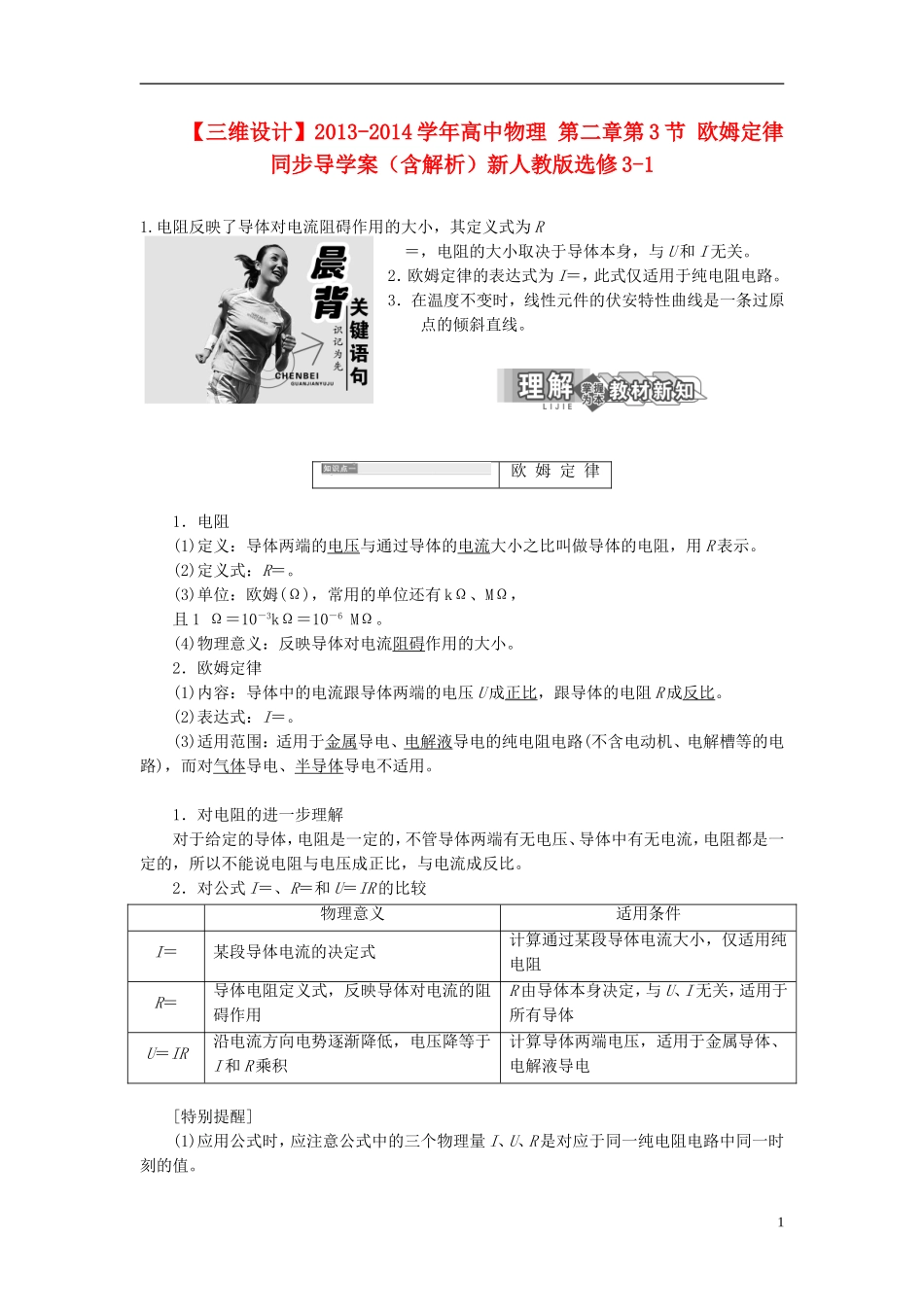

【三维设计】2013-2014 学年高中物理 第二章第 3 节 欧姆定律同步导学案（含解析）新人教版选修 3-11.电阻反映了导体对电流阻碍作用的大小，其定义式为 R＝，电阻的大小取决于导体本身，与 U 和 I 无关。2．欧姆定律的表达式为 I＝，此式仅适用于纯电阻电路。3．在温度不变时，线性元件的伏安特性曲线是一条过原点的倾斜直线。欧 姆 定 律1．电阻(1)定义：导体两端的电压与通过导体的电流大小之比叫做导体的电阻，用 R 表示。(2)定义式：R＝。(3)单位：欧姆(Ω)，常用的单位还有 kΩ、MΩ，且 1 Ω＝10－3kΩ＝10－6 MΩ。(4)物理意义：反映导体对电流阻碍作用的大小。2．欧姆定律(1)内容：导体中的电流跟导体两端的电压 U 成正比，跟导体的电阻 R 成反比。(2)表达式：I＝。(3)适用范围：适用于金属导电、电解液导电的纯电阻电路(不含电动机、电解槽等的电路)，而对气体导电、半导体导电不适用。1．对电阻的进一步理解对于给定的导体，电阻是一定的，不管导体两端有无电压、导体中有无电流，电阻都是一定的，所以不能说电阻与电压成正比，与电流成反比。2．对公式 I＝、R＝和 U＝IR 的比较物理意义适用条件I＝某段导体电流的决定式计算通过某段导体电流大小，仅适用纯电阻R＝导体电阻定义式，反映导体对电流的阻碍作用R 由导体本身决定，与 U、I 无关，适用于所有导体U＝IR沿电流方向电势逐渐降低，电压降等于I 和 R 乘积计算导体两端电压，适用于金属导体、电解液导电[特别提醒](1)应用公式时，应注意公式中的三个物理量 I、U、R 是对应于同一纯电阻电路中同一时刻的值。1(2)对 R＝，R 不变时，U 与 I 成正比，R＝。1．根据部分电路欧姆定律，下列判断正确的有( )A．导体两端的电压越大，电阻就越大B．导体中的电流越大，电阻就越小C．比较几只电阻的 I－U 图像可知，电流变化相同时，电压变化较小的图像是属于阻值较大的那个电阻的D．由 I＝可知，通过一段导体的电流跟加在它两端的电压成正比解析：R＝只是电阻计算的定义式，U＝0，I＝0 时 R 仍存在，即 R 与 U 和 I 不存在正、反比关系。对一段确定的导体而言，R 一定，故 I 与 U 成正比，D 对。答案：D导体的伏安特性曲线1．导体的伏安特性曲线(1)定义：建立平面直角坐标系，用纵轴表示电流 I，用横轴表示电压 U，画出导体的 IU图线。(2)线性元件：导体的伏安特性曲线为过原点的直线，即电流与电压成正比的线性关系的元件，如...
