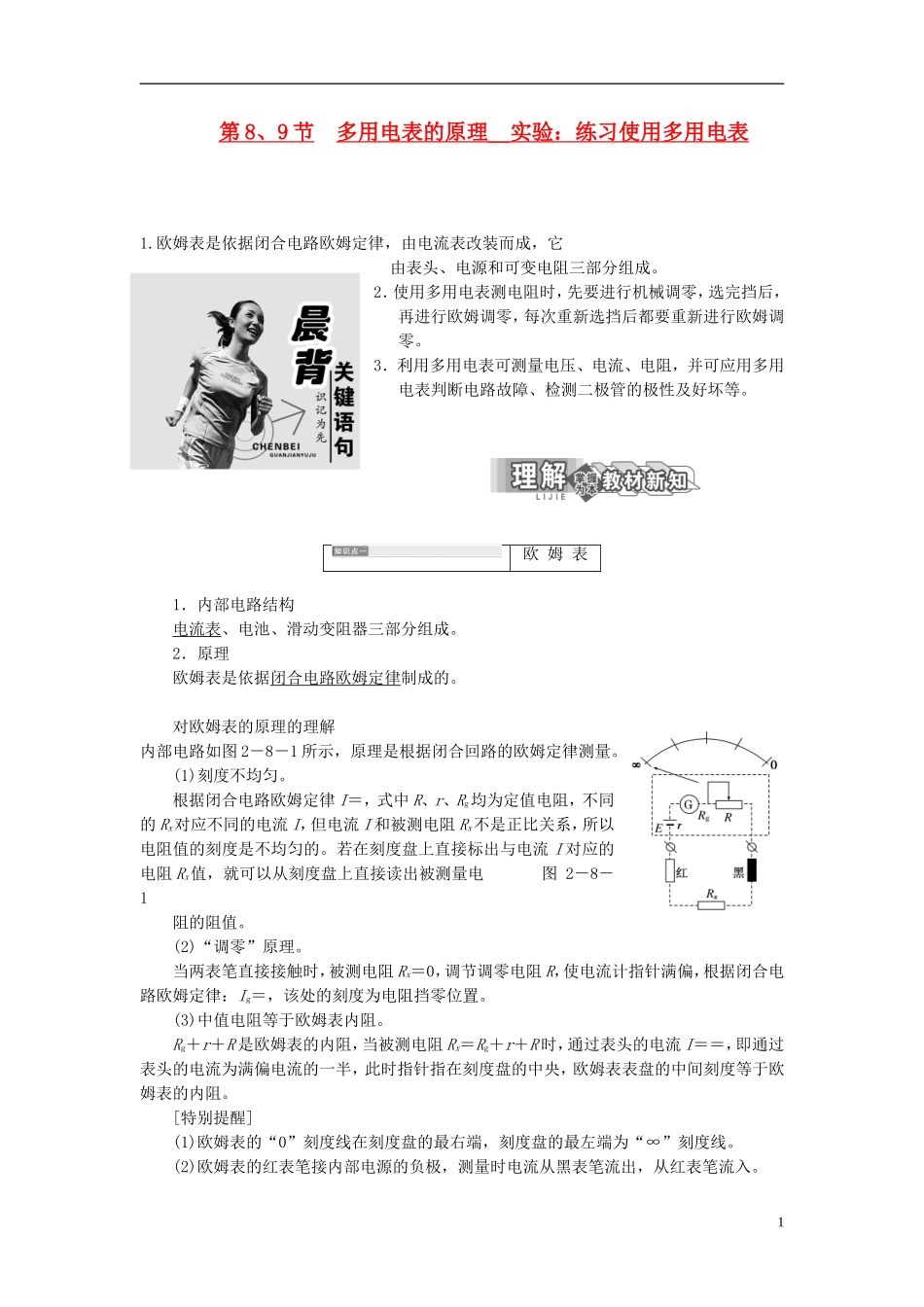

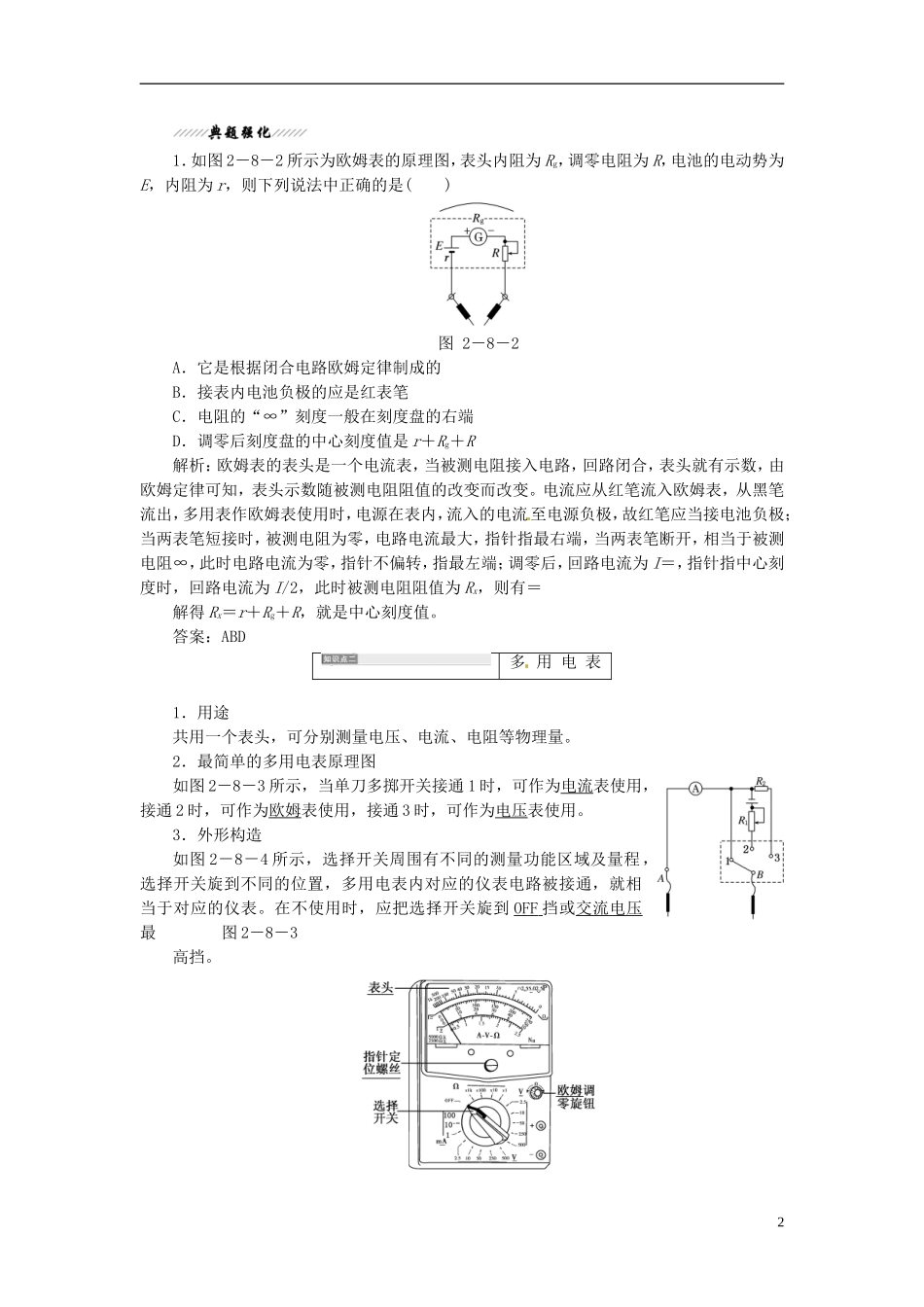

第 8 、 9 节 多用电表的原理__实验：练习使用多用电表1.欧姆表是依据闭合电路欧姆定律，由电流表改装而成，它由表头、电源和可变电阻三部分组成。2．使用多用电表测电阻时，先要进行机械调零，选完挡后，再进行欧姆调零，每次重新选挡后都要重新进行欧姆调零。3．利用多用电表可测量电压、电流、电阻，并可应用多用电表判断电路故障、检测二极管的极性及好坏等。欧 姆 表1．内部电路结构电流表、电池、滑动变阻器三部分组成。2．原理欧姆表是依据闭合电路欧姆定律制成的。对欧姆表的原理的理解内部电路如图 2－8－1 所示，原理是根据闭合回路的欧姆定律测量。(1)刻度不均匀。根据闭合电路欧姆定律 I＝，式中 R、r、Rg均为定值电阻，不同的 Rx对应不同的电流 I，但电流 I 和被测电阻 Rx不是正比关系，所以电阻值的刻度是不均匀的。若在刻度盘上直接标出与电流 I 对应的电阻 Rx值，就可以从刻度盘上直接读出被测量电 图 2－8－1阻的阻值。(2)“调零”原理。当两表笔直接接触时，被测电阻 Rx＝0，调节调零电阻 R，使电流计指针满偏，根据闭合电路欧姆定律：Ig＝，该处的刻度为电阻挡零位置。(3)中值电阻等于欧姆表内阻。Rg＋r＋R 是欧姆表的内阻，当被测电阻 Rx＝Rg＋r＋R 时，通过表头的电流 I＝＝，即通过表头的电流为满偏电流的一半，此时指针指在刻度盘的中央，欧姆表表盘的中间刻度等于欧姆表的内阻。 [特别提醒](1)欧姆表的“0”刻度线在刻度盘的最右端，刻度盘的最左端为“∞”刻度线。(2)欧姆表的红表笔接内部电源的负极，测量时电流从黑表笔流出，从红表笔流入。11．如图 2－8－2 所示为欧姆表的原理图，表头内阻为 Rg，调零电阻为 R，电池的电动势为E，内阻为 r，则下列说法中正确的是( )图 2－8－2A．它是根据闭合电路欧姆定律制成的B．接表内电池负极的应是红表笔C．电阻的“∞”刻度一般在刻度盘的右端D．调零后刻度盘的中心刻度值是 r＋Rg＋R解析：欧姆表的表头是一个电流表，当被测电阻接入电路，回路闭合，表头就有示数，由欧姆定律可知，表头示数随被测电阻阻值的改变而改变。电流应从红笔流入欧姆表，从黑笔流出，多用表作欧姆表使用时，电源在表内，流入的电流至电源负极，故红笔应当接电池负极；当两表笔短接时，被测电阻为零，电路电流最大，指针指最右端，当两表笔断开，相当于被测电阻∞，此时电路电流为零，指针不偏转，指最左端；调零后，回路电流为 I＝，指针指中心刻度时，回路电流...
