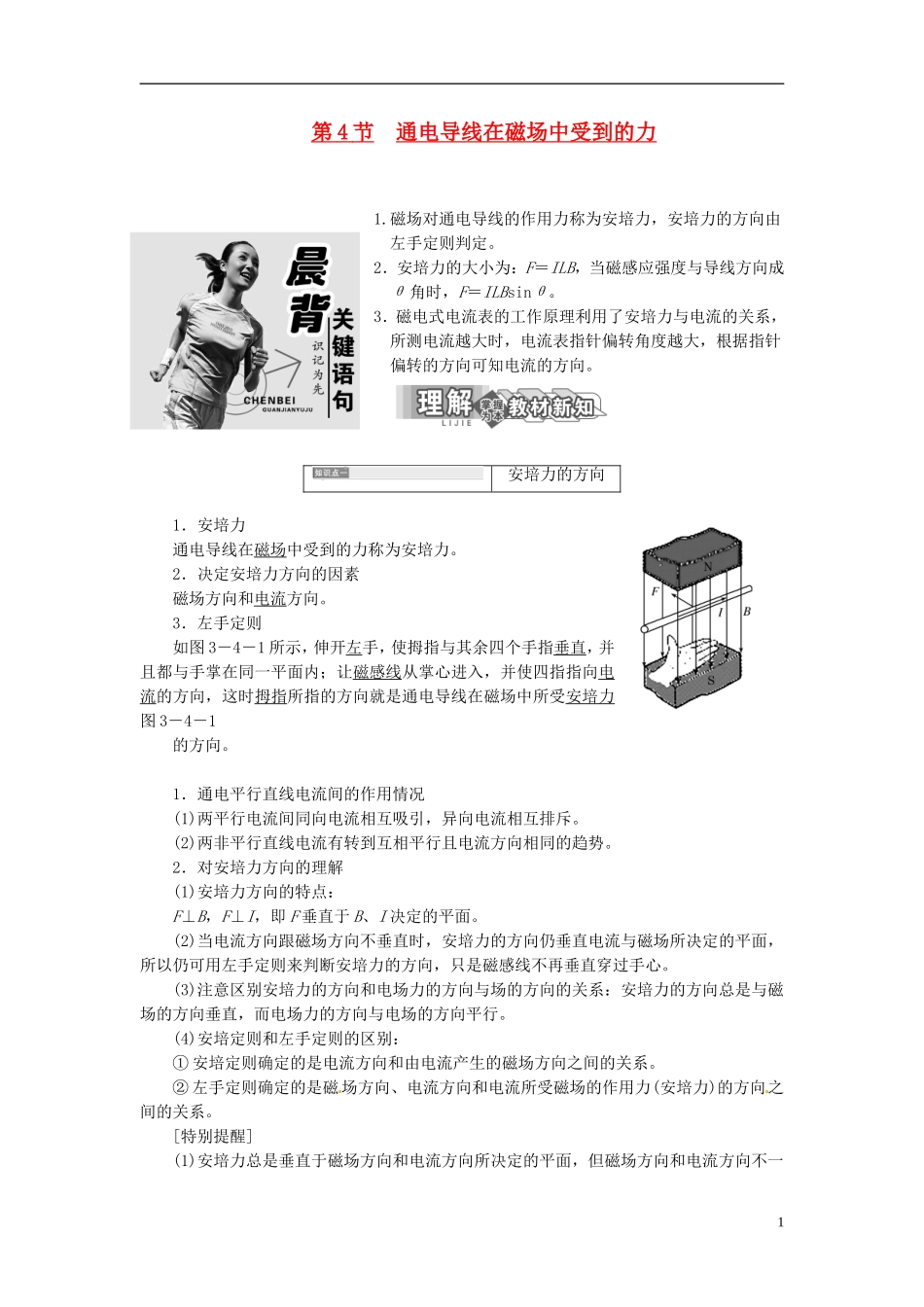

第 4 节 通电导线在磁场中受到的力1.磁场对通电导线的作用力称为安培力，安培力的方向由左手定则判定。2．安培力的大小为：F＝ILB，当磁感应强度与导线方向成θ 角时，F＝ILBsinθ。3．磁电式电流表的工作原理利用了安培力与电流的关系，所测电流越大时，电流表指针偏转角度越大，根据指针偏转的方向可知电流的方向。安培力的方向1．安培力通电导线在磁场中受到的力称为安培力。2．决定安培力方向的因素磁场方向和电流方向。3．左手定则如图 3－4－1 所示，伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力 图 3－4－1的方向。1．通电平行直线电流间的作用情况(1)两平行电流间同向电流相互吸引，异向电流相互排斥。(2)两非平行直线电流有转到互相平行且电流方向相同的趋势。2．对安培力方向的理解(1)安培力方向的特点：F⊥B，F⊥I，即 F 垂直于 B、I 决定的平面。(2)当电流方向跟磁场方向不垂直时，安培力的方向仍垂直电流与磁场所决定的平面，所以仍可用左手定则来判断安培力的方向，只是磁感线不再垂直穿过手心。(3)注意区别安培力的方向和电场力的方向与场的方向的关系：安培力的方向总是与磁场的方向垂直，而电场力的方向与电场的方向平行。(4)安培定则和左手定则的区别：① 安培定则确定的是电流方向和由电流产生的磁场方向之间的关系。② 左手定则确定的是磁 场方向、电流方向和电流所受磁场的作用力(安培力)的方向之间的关系。[特别提醒](1)安培力总是垂直于磁场方向和电流方向所决定的平面，但磁场方向和电流方向不一1定垂直。(2)若已知 B、I 方向，F 方向唯一确定，但若已知 B(或 I)、F 方向，I(或 B)方向不唯一。(3)判断电流的磁场方向用安培定则，确定通电导体在磁场中的受力方向用左手定则。1．画出下图中通电导体棒所受的安培力的方向。图 3－4－2解析：题中 A、B、C 给出的立体图，如果直接把 ab 棒受到的力画在立体图上则较为抽象。为了直观，一般都画成平面图。对 A、B、C 中的各图从外向内看的正视平面图如下图所示(此时导体 a、b 是一个横截面图)。答案：见解析安培力的大小(1)垂直于磁场 B 放置、长为 L 的通电导线，当通过的电流为 I 时，所受安培力为 F＝ILB。(2)当磁感应强度 B 的方向与导线方向成 θ 角时，公式 F＝ILB sin θ 。(1)公式 F＝ILB 中 L 指...
