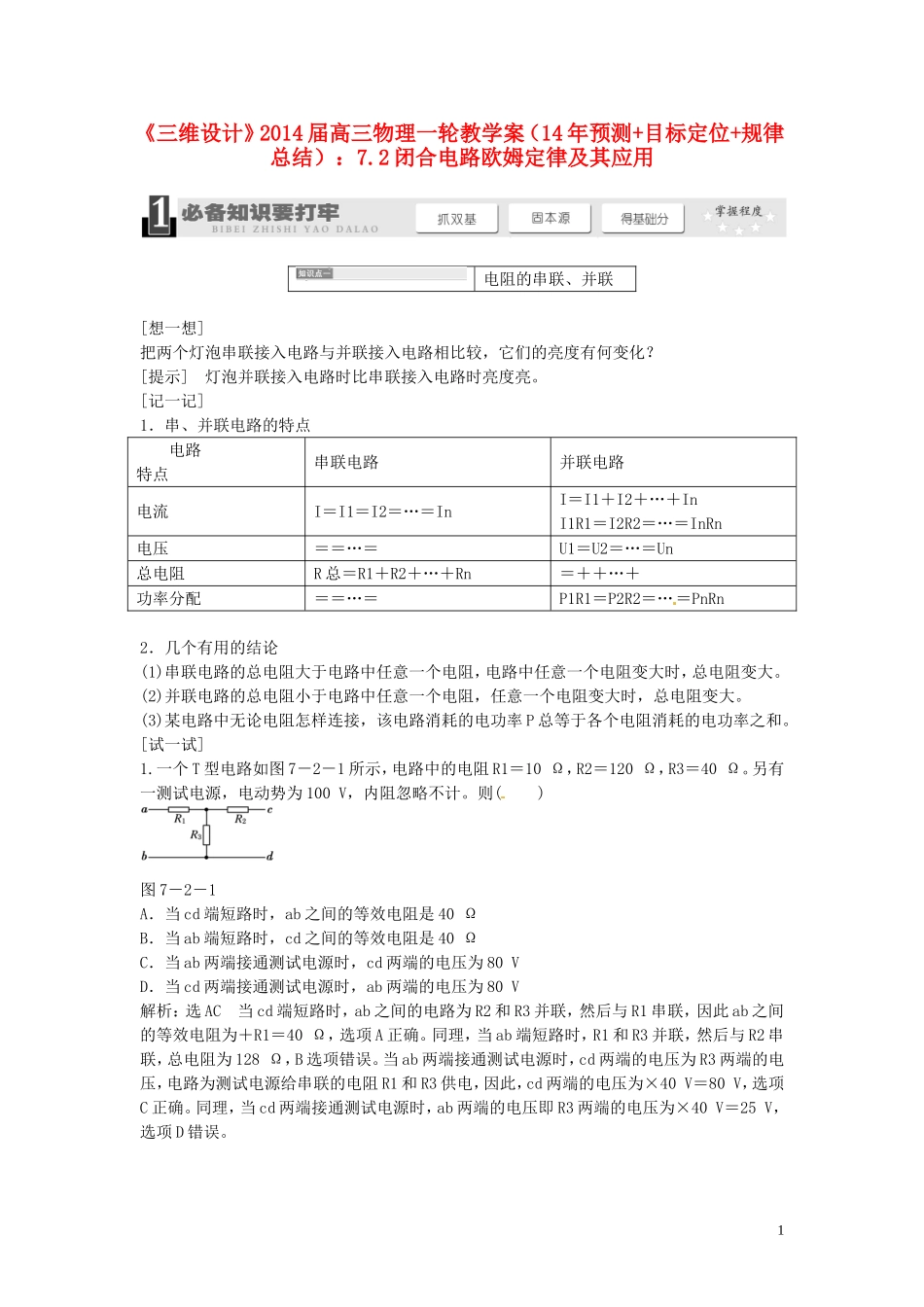

【三维设计】2014届高三物理一轮 （14年预测+目标定位+规律总结） 7.2闭合电路欧姆定律及其应用教学案 新人教版

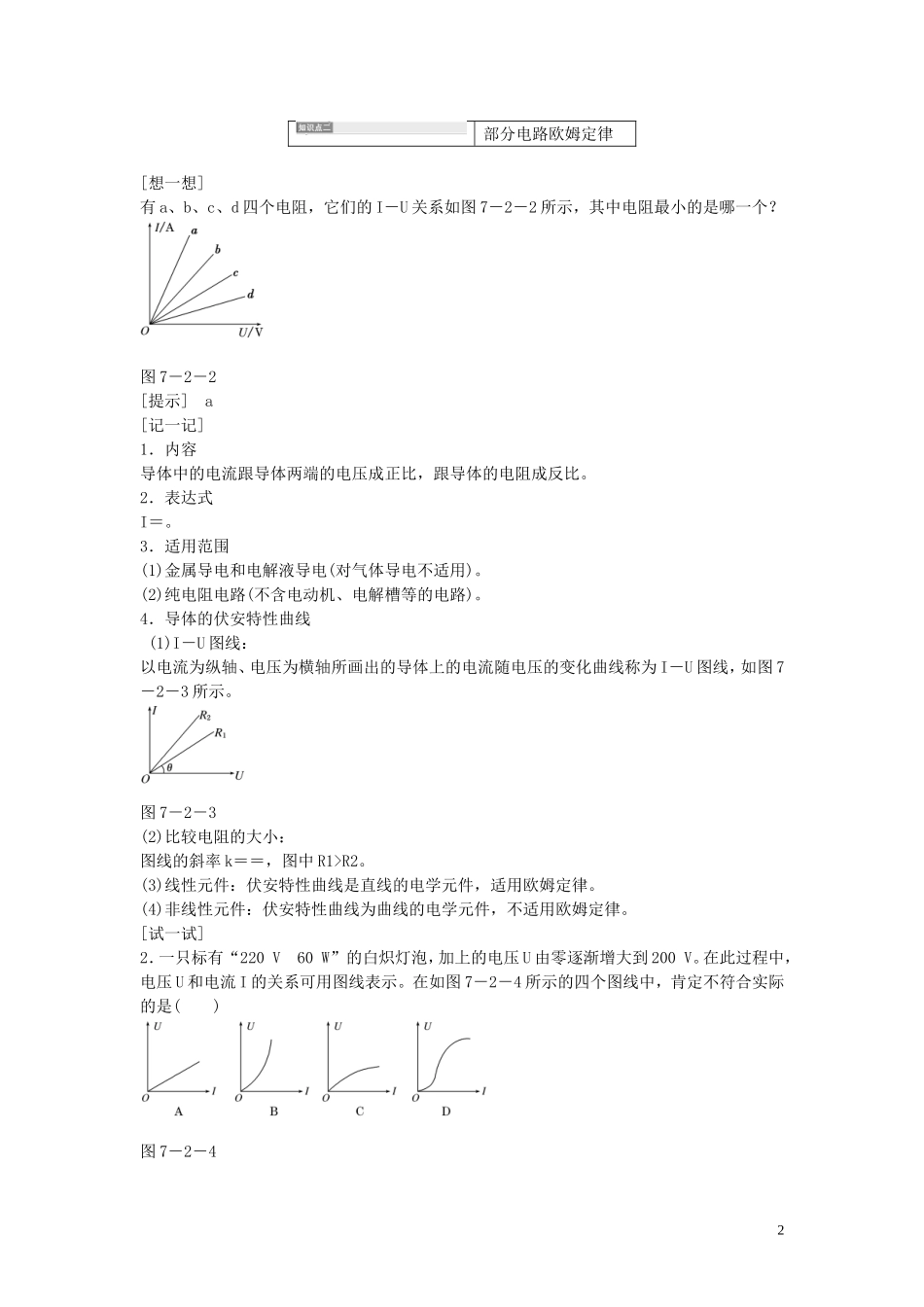

《三维设计》2014 届高三物理一轮教学案（14 年预测+目标定位+规律总结）：7.2 闭合电路欧姆定律及其应用电阻的串联、并联[想一想]把两个灯泡串联接入电路与并联接入电路相比较，它们的亮度有何变化？[提示] 灯泡并联接入电路时比串联接入电路时亮度亮。[记一记]1．串、并联电路的特点 电路特点串联电路并联电路电流I＝I1＝I2＝…＝InI＝I1＋I2＋…＋InI1R1＝I2R2＝…＝InRn电压＝＝…＝U1＝U2＝…＝Un总电阻R 总＝R1＋R2＋…＋Rn＝＋＋…＋功率分配＝＝…＝P1R1＝P2R2＝…＝PnRn2．几个有用的结论(1)串联电路的总电阻大于电路中任意一个电阻，电路中任意一个电阻变大时，总电阻变大。(2)并联电路的总电阻小于电路中任意一个电阻，任意一个电阻变大时，总电阻变大。(3)某电路中无论电阻怎样连接，该电路消耗的电功率 P 总等于各个电阻消耗的电功率之和。[试一试]1.一个 T 型电路如图 7－2－1 所示，电路中的电阻 R1＝10 Ω，R2＝120 Ω，R3＝40 Ω。另有一测试电源，电动势为 100 V，内阻忽略不计。则( )图 7－2－1A．当 cd 端短路时，ab 之间的等效电阻是 40 ΩB．当 ab 端短路时，cd 之间的等效电阻是 40 ΩC．当 ab 两端接通测试电源时，cd 两端的电压为 80 VD．当 cd 两端接通测试电源时，ab 两端的电压为 80 V解析：选 AC 当 cd 端短路时，ab 之间的电路为 R2 和 R3 并联，然后与 R1 串联，因此 ab 之间的等效电阻为＋R1＝40 Ω，选项 A 正确。同理，当 ab 端短路时，R1 和 R3 并联，然后与 R2 串联，总电阻为 128 Ω，B 选项错误。当 ab 两端接通测试电源时，cd 两端的电压为 R3 两端的电压，电路为测试电源给串联的电阻 R1 和 R3 供电，因此，cd 两端的电压为×40 V＝80 V，选项C 正确。同理，当 cd 两端接通测试电源时，ab 两端的电压即 R3 两端的电压为×40 V＝25 V，选项 D 错误。1部分电路欧姆定律 [想一想]有 a、b、c、d 四个电阻，它们的 I－U 关系如图 7－2－2 所示，其中电阻最小的是哪一个？图 7－2－2[提示] a[记一记]1．内容导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。2．表达式I＝。3．适用范围(1)金属导电和电解液导电(对气体导电不适用)。(2)纯电阻电路(不含电动机、电解槽等的电路)。4．导体的伏安特性曲线 (1)I－U 图线：以电流为纵轴、电压为横轴所画出的导体上的电流随电压的变化曲线称为 I－U 图...
