【三维设计】2014届高三物理一轮 （14年预测+目标定位+规律总结） 10.2变压器 电能的传输教学案 新人教版

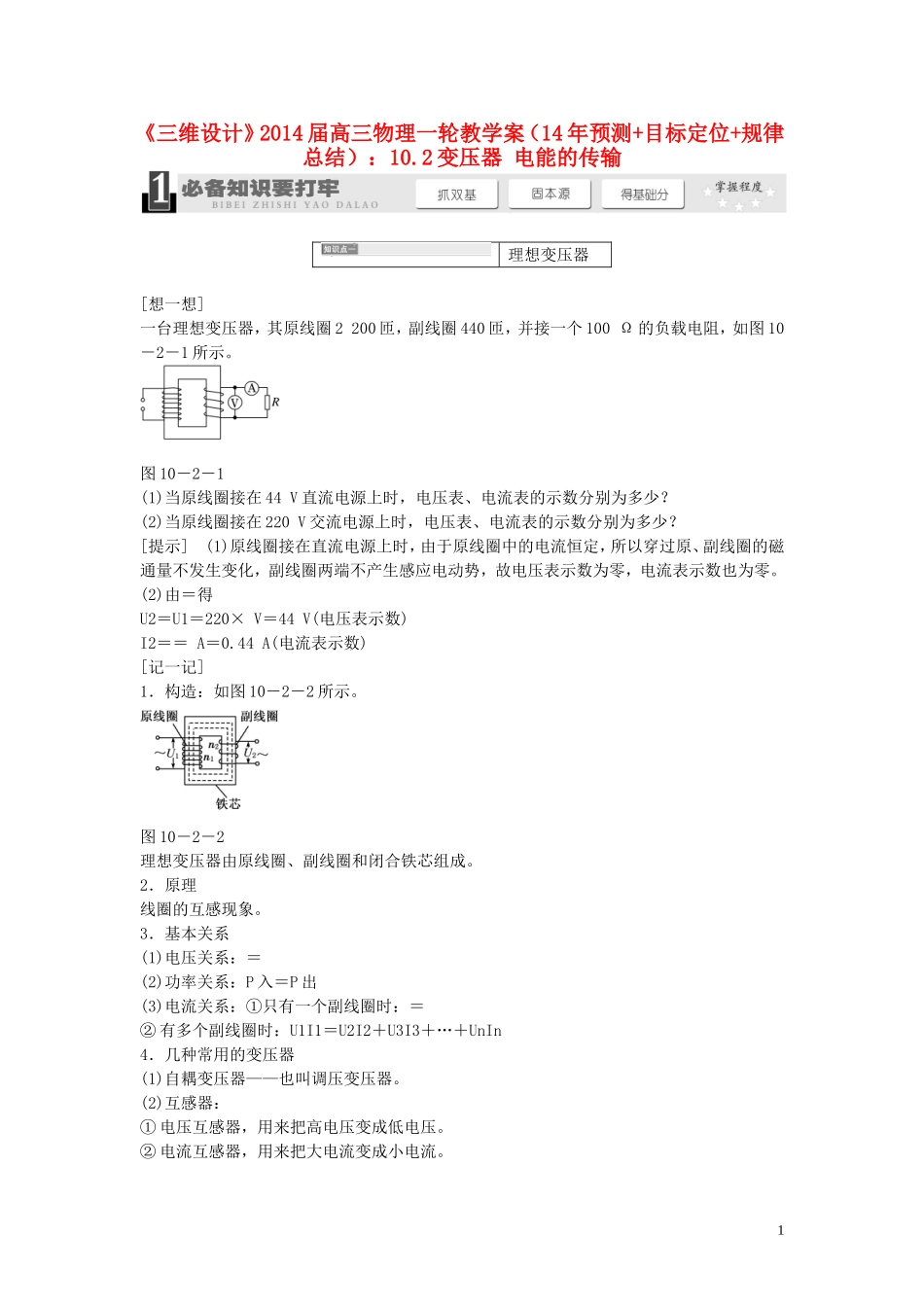

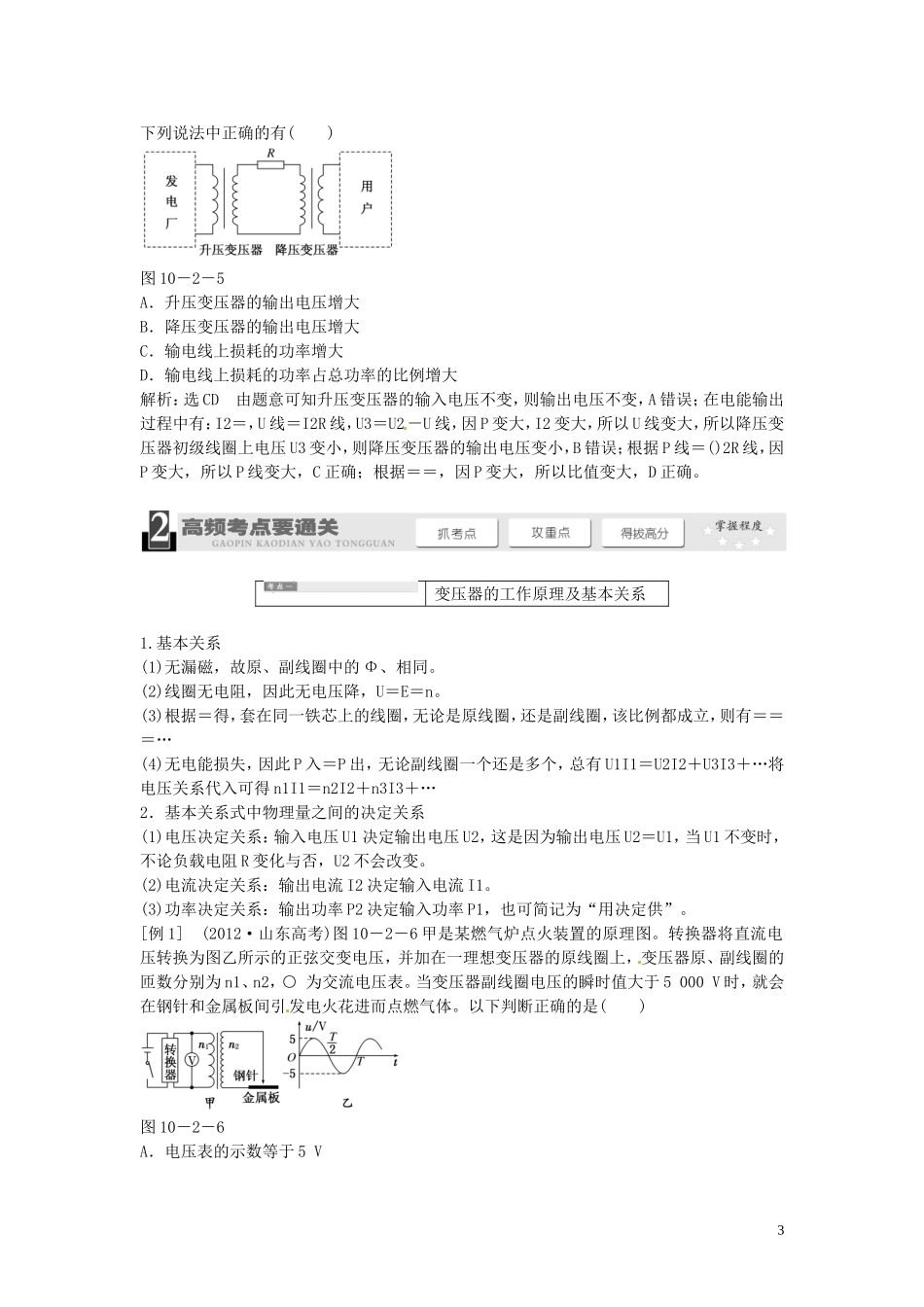

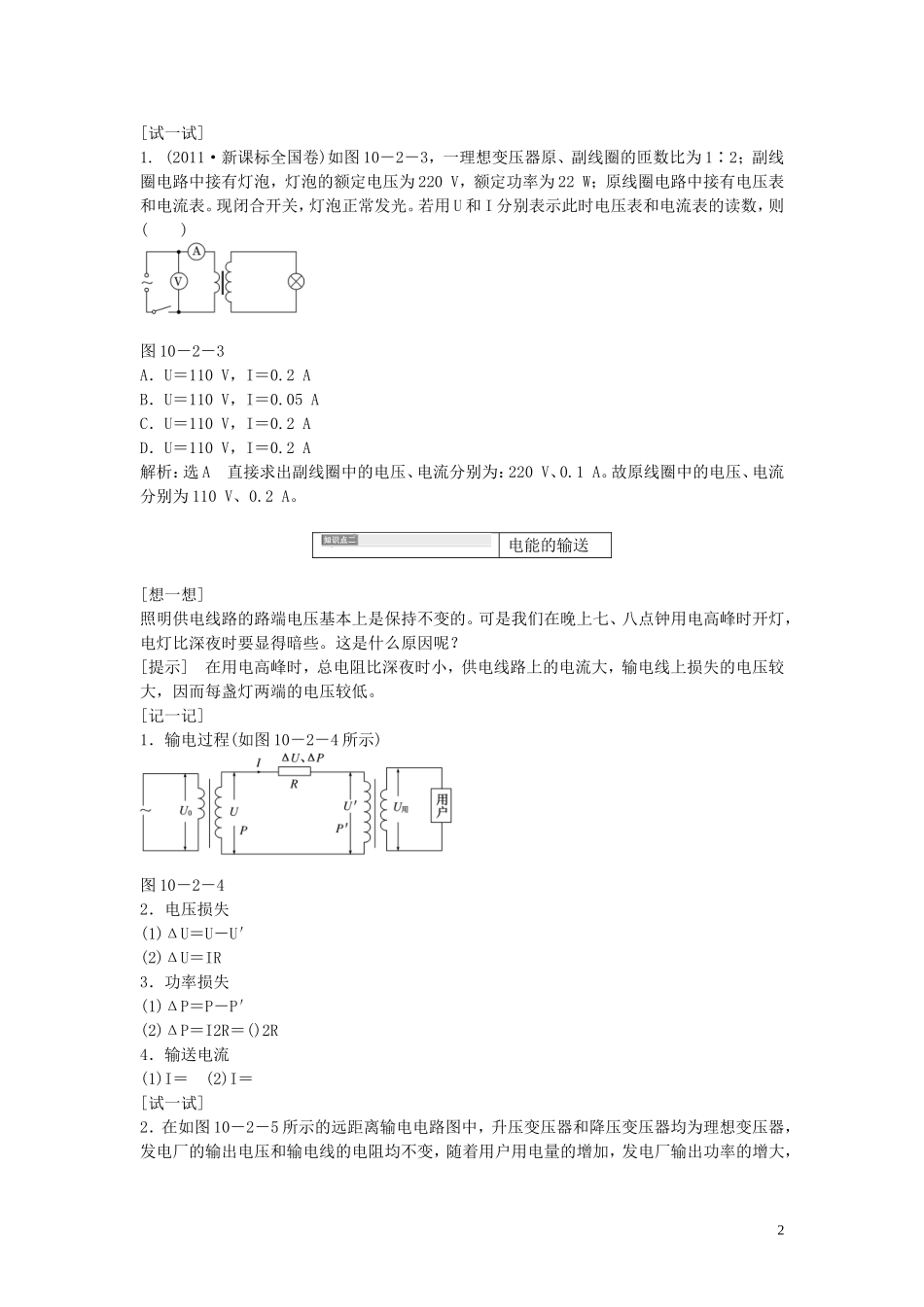

《三维设计》2014 届高三物理一轮教学案（14 年预测+目标定位+规律总结）：10.2 变压器 电能的传输理想变压器[想一想]一台理想变压器，其原线圈 2 200 匝，副线圈 440 匝，并接一个 100 Ω 的负载电阻，如图 10－2－1 所示。图 10－2－1(1)当原线圈接在 44 V 直流电源上时，电压表、电流表的示数分别为多少？(2)当原线圈接在 220 V 交流电源上时，电压表、电流表的示数分别为多少？[提示] (1)原线圈接在直流电源上时，由于原线圈中的电流恒定，所以穿过原、副线圈的磁通量不发生变化，副线圈两端不产生感应电动势，故电压表示数为零，电流表示数也为零。(2)由＝得U2＝U1＝220× V＝44 V(电压表示数)I2＝＝ A＝0.44 A(电流表示数)[记一记]1．构造：如图 10－2－2 所示。图 10－2－2理想变压器由原线圈、副线圈和闭合铁芯组成。2．原理线圈的互感现象。3．基本关系(1)电压关系：＝(2)功率关系：P 入＝P 出(3)电流关系：①只有一个副线圈时：＝② 有多个副线圈时：U1I1＝U2I2＋U3I3＋…＋UnIn4．几种常用的变压器(1)自耦变压器——也叫调压变压器。(2)互感器：① 电压互感器，用来把高电压变成低电压。② 电流互感器，用来把大电流变成小电流。1[试一试]1. (2011·新课标全国卷)如图 10－2－3，一理想变压器原、副线圈的匝数比为 1∶2；副线圈电路中接有灯泡，灯泡的额定电压为 220 V，额定功率为 22 W；原线圈电路中接有电压表和电流表。现闭合开关，灯泡正常发光。若用 U 和 I 分别表示此时电压表和电流表的读数，则( )图 10－2－3A．U＝110 V，I＝0.2 AB．U＝110 V，I＝0.05 AC．U＝110 V，I＝0.2 AD．U＝110 V，I＝0.2 A解析：选 A 直接求出副线圈中的电压、电流分别为：220 V、0.1 A。故原线圈中的电压、电流分别为 110 V、0.2 A。电能的输送 [想一想]照明供电线路的路端电压基本上是保持不变的。可是我们在晚上七、八点钟用电高峰时开灯，电灯比深夜时要显得暗些。这是什么原因呢？[提示] 在用电高峰时，总电阻比深夜时小，供电线路上的电流大，输电线上损失的电压较大，因而每盏灯两端的电压较低。[记一记]1．输电过程(如图 10－2－4 所示)图 10－2－42．电压损失(1)ΔU＝U－U′(2)ΔU＝IR3．功率损失(1)ΔP＝P－P′(2)ΔP＝I2R＝()2R4．输送电流(1)I＝ (2)I＝[试一试]2．在如图 10－2－5 所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输...
